U100サンプラー
地盤調査および土壌サンプリング用の U100 サンプラー システム
地盤調査と土壌サンプリング
最近、コンパクトで軽量な掘削機とサンプリング機が非常に人気があります。
いくつかの企業は、次のような優れたコンパクトな土壌サンプリング マシンを製造しています。
U100 サンプラー機器は、この地中浸透およびサンプリング方法に対応し、4×4 車両の後ろまたはパネル バン内のトレーラーに迅速に配置できます。
一般的にゴム製の履帯を備えた機械は、サイトの周りをすばやく移動でき、表面の損傷を最小限に抑えながら、サイトの下の地層の良質の代表的なサンプルを通常約 10 メートルの深さまで取得できますが、良好な条件では、この深さは大幅に増加する可能性があります。
Geotechnical Exploration Services は、50mtr までのコアリングを含む岩盤への貫通を可能にするロータリー ドリルヘッドと迅速に交換できるドロップ ハンマーを装備した機械を使用して、この作業を実行します。
この種の浅地調査で使用するために、さまざまな切断およびサンプリング ツールが設計されています。
コンクリートコアリングバレル
多くのサイトでは、調査対象の地面にアクセスするために、コンクリートやターマック、その他の人工物を切り開く必要があります。これにはコンクリート切断/コアリング バレルが使用され、鉄筋コンクリートを含む最も硬い材料を簡単に切断できるダイヤモンド含浸シューを備えたチューブで構成されています。チューブの上部には、水を注入してビットを冷却し、ドリルの切削物をきれいにするためのウォータースイベルが取り付けられています。
ウィンドウ & ウィンドウレス サンプリング チューブ
ウィンドウ サンプリング チューブは、通常 1 メートルから 2 メートルの長さです。それらには、前縁にカッティングシューがあり、側面にスロットまたはウィンドウがあり、サンプルに直接アクセスできます。それらは、落錘または油圧ハンマーによって地面に打ち込まれます。ケーシングは、崩壊する地層を安定させるために必要な場合、サンプリング中に進められます。
他の同様のタイプのサンプリング チューブには窓がありません (窓なし) が、完全性を維持するために密封することができる取り外し可能な透明なプラスチック ライナーがあり、その後、実験室で長さに沿って切り開いて、記録、分析、サンプルのテストを行い、優れた代表的な情報を提供します。調査中のサイト。
この種の地盤調査では、その他の地盤工学情報を収集できます。
BS1377B への標準侵入試験 (SPT)
30 インチ (0.8 メートル) 落下する 140 ポンド (64 キログラム) の重りを使用して、標準的なサンプリング スプーンを 1 フィート (0.3 メートル) 動かすのに必要な打撃の数を数えることによって、所定の場所の土壌の圧縮度を推定するテスト。
ダイナミックプロービング (BS 1377 Part 9)
この試験は、土の貫入抵抗を決定するために行われ、ハンマーを 300 mm の距離にわたって、1 分間に 20 ～ 60 回の打撃の速度で金床に落とします。アンビルは、穴の底の地層に置かれているプローブに剛性ロッドを介して直接接続されています。打撃は、100mm の貫通ごとにカウントされ、記録されます。

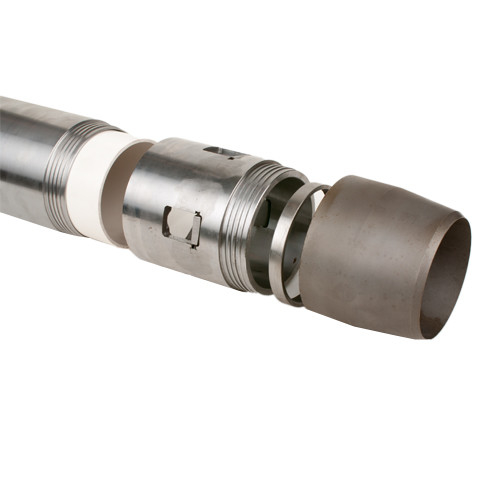

U100 サンプリング
これは、採取管を地中（通常は粘土系の物質）に打ち込んで採取する方法です。サンプルは、チューブが穴の底から持ち上げられたときに底を指でつかむことにより、チューブ内に保持されます。U100 サンプラーには、U100 標準システム、U100 プラスチック ライナー システム、U100 薄壁システムなど、いくつかのシステムがあります。
