レイモンド・スプーン・サンプラーのためのSPT ROYOND POON 組立

SPT ロヨンド・プーン・アッシー

スプリート スプーン 採取


SPT ロヨンド・プーン総会

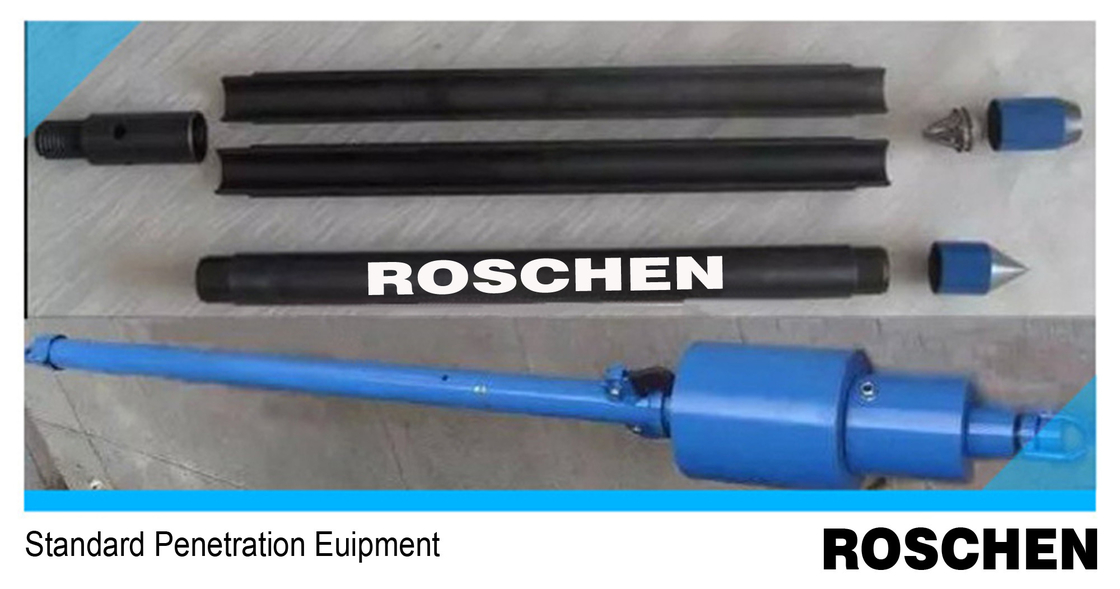

レイモンド・スプーン サンプラー


標準的なレイモンドスプーンスプリットチューブ組は, 50.8mm O.D. x 36mm I.D.を測定します.スプリットチューブの長さは610mmです.全体長さは852mmです.

総重量は7kgです


EN8から製造された切断靴は,最適な耐磨性 (+/- 52 HRC) を与えるために特別にケース硬化およびテンプレートされています. 靴の内部にはプラスチック砂罠または保持バスケットがあります.

上部にある標準糸はBWY,BW,BWJボックスです

SPT ハンマー


SPTハンマーは,標準貫通試験 (SPT) または孔貫通試験 (CPT) に必要なスプリットチューブサンプラーまたはコーン組を動かすために設計されている.

ハンマーには 63.5 kg の質量を持つ滑り重みがあり,ピックアップと自動トリッピングメカニズムがあり,重みが正確に 750 mm の自由落下を保証します.

内軸は,重みが最小限の抵抗で落下することを可能にするガイドとして機能し,重みがアニワルに正方形に打つことを保証します.

針の底にはB ̇ボックス接続があり,B ピン ̇ BWY ピンコップリングが付属しています.

ハンマーには,ハンマーが使用されていないときや輸送中に滑りやすい外袖を内側ガイド棒に固定する安全クロスボルトが付属します.

ハンマー全体の長さは,拡張されていない時 (コップリングなし) は2320mm,拡張された時 (コップリングなし) は3070mm. 完全なハンマーの総重量は130kgである.

1目を上げると
2外管
3浮き毛を持ち上げる
4運転する重量
5ガイド棒
6アングル
7安全ボルト
