土壌試験用 U100 サンプラー

U100サンプリングシステム、U100サンプラー

U100 (U4) および U70 サンプラー - ほとんどの土壌および一部の弱い岩石で乱れのないサンプルを取得するために使用されます。U100 サンプラーは公称 100 mm (4") 直径のサンプルを提供し、U70 は公称直径 70 mm のサンプルを提供します。

U100 サンプリング システム
Roschen U100 Sampling Systems 装置は、ほとんどの土壌および白亜や泥灰土などの一部の弱い岩石で乱れのないサンプルを取得するように設計されています。サンプラーは、公称 100 mm (4") 直径、長さ約 450 mm (18") の土壌コアを生成します。

カッティングシューが取り付けられたサンプルチューブは、スライディングハンマーによって地面に打ち込まれます。

ドライブ ヘッド (またはベル ハウジング) は、スライディング ハンマーとサンプル チューブの間に収まり、「オーバードライブ スペース」とボール バルブを備えています。ボールバルブにより、チューブが地面に打ち込まれると空気が放出されます。

2 種類の U100 サンプリング システムが一般的に使用されています。

標準システム
スチール製またはアルミニウム製のサンプル チューブ、カッティング シュー、およびオプションの Corecatch カッティング シューで構成されています。プラスチック製または合金製のエンド キャップは、サンプル チューブに適合するように用意されており、サンプルの長期保管には特別なシーリング ワックスが使用されます。

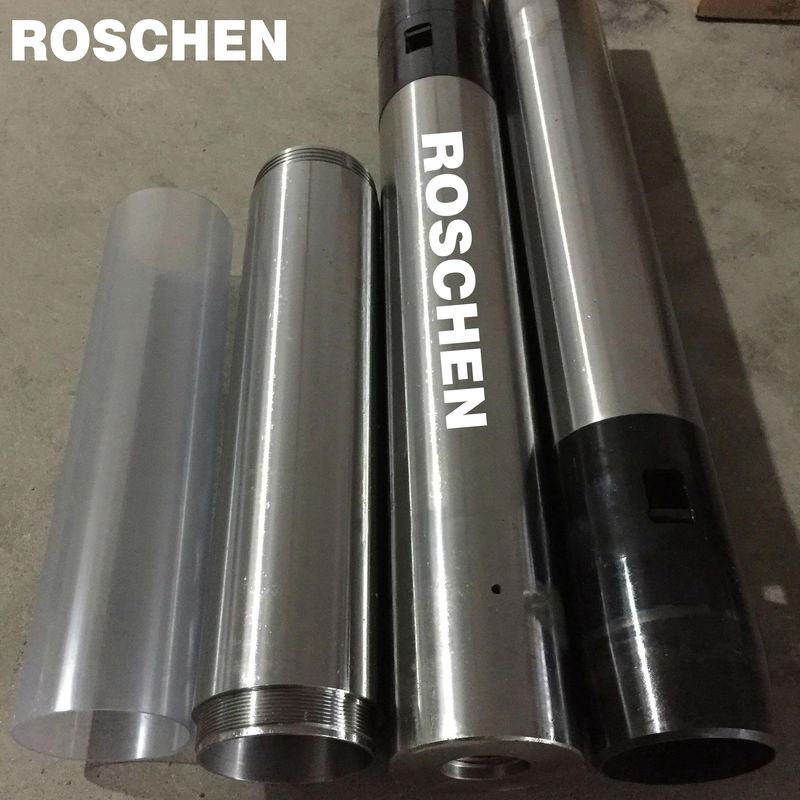

プラスチックライナーシステム
交換可能なプラスチック ライナーを囲むスチール ボディ チューブで構成されています。プレーンまたは鋸歯状のカッティング シューをボディ チューブのベースに取り付け、オプションのコアキャッチャーとスペーサー リング (コアキャッチャーを使用する場合に必要) を取り付けます。プラスチック ライナーに適合するプラスチック エンド キャップが用意されています。

プラスチック ライナーを使用すると、サンプルの取得と保管にかかる全体的なコストが削減されますが、カッティング シューは必然的に厚くなるため、標準システムと比較してサンプルが著しく乱れます。

両方のシステムで、2 つ以上のサンプル チューブを直列に接続するためのコネクタが用意されています。
