環境に土のサンプルあくことのために使用されるU100見本抽出システム

土のテストのためのU100サンプラー

システムを見本抽出するU100はほとんどの土の妨げられていないサンプルおよびチョークおよび泥灰土のようなある弱い石を得るためにこの装置設計されている。サンプラーはわずかな100つのmm （4"）の直径の土の中心、およそ450のmm （18"）を長く作り出す。付けられた切断靴が付いているサンプル管は滑走のハンマーによって地面に運転される。

土のテストのためのU100サンプラー システム

土のテストのためのU100サンプラー

土のテストのためのU100サンプラー

U100見本抽出システム、U100サンプラー

U 70のサンプラーは環境に土のサンプルあくことのために使用した

テストする土のためのU100サンプラー環境に土のサンプルあくことのためにU 70のサンプラーは使用した

環境に土のサンプルあくことのために使用されるU100見本抽出システム

U100見本抽出システム、U100サンプラー

ほとんどの土およびある弱い石で妨げられていないサンプルを得るために使用されるU100 （U4）およびU70サンプラー-。U100サンプラーはわずかな100つのmm （4"）の直径のサンプルを与え、U70はわずかな直径70のmmのサンプルを与える。

システムを見本抽出するU100

この装置はほとんどの土の妨げられていないサンプルおよびチョークおよび泥灰土のようなある弱い石を得るために設計されている。サンプラーはわずかな100つのmm （4"）の直径の土の中心、およそ450のmm （18"）を長く作り出す。

付けられた切断靴が付いているサンプル管は滑走のハンマーによって地面に運転される。

ドライブ収容する頭部（か鐘滑走のハンマーとサンプル管の間で）合い、「オーバードライブ スペース」および球弁を含んでいる。球弁は管が地面に運転されると同時に空気が解放されるようにする。

2つのタイプのU100見本抽出システムは共通の使用にある:

標準的なシステム
鋼鉄から成っているまたはアルミニウム サンプル管は、靴を切る靴および任意Corecatcheを切ってcase-hardened、明白なか鋸歯状にされた端を持つかもしれない。プラスチックまたは合金のエンド キャップはサンプル管に合って利用でき、特別な密封ワックスはサンプルの長期保管のために使用される。

プラスチックはさみ金システム
取り替え可能なプラスチックはさみ金を囲む鋼鉄ボディ管から成っている。明白か鋸歯状にされて切れて靴はボディ管の基盤、および任意Corecatcherおよびスペーサ リングにCorecatcherが使用されるとき）付す（必要な。プラスチック エンド キャップはプラスチックはさみ金に合って利用できる。

プラスチックはさみ金を使用することはサンプルを得、貯える全費用、総原価を削減するが、切断靴は必ずしもより厚く、こうしてサンプルはもっとかなり標準的なシステムと比較されて妨げた。

両方のシステムのためにコネクターはシリーズで2つ以上のサンプル管を一緒に結合して利用できる。

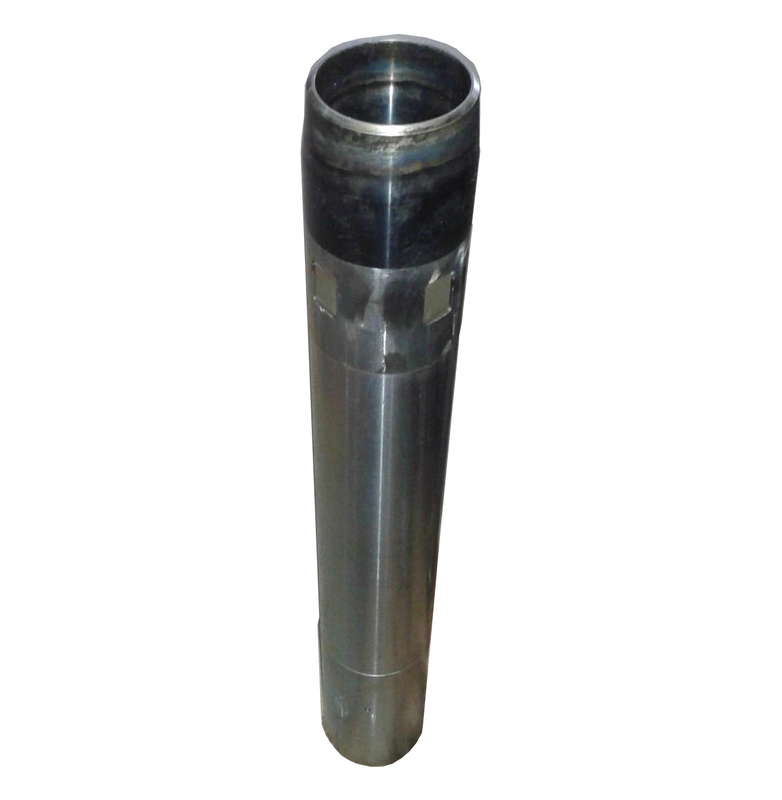

詳しい写真
