地盤調査サンプリング用 U100 サンプリングシステム
地盤調査および土壌サンプリング用の U100 サンプリング システム

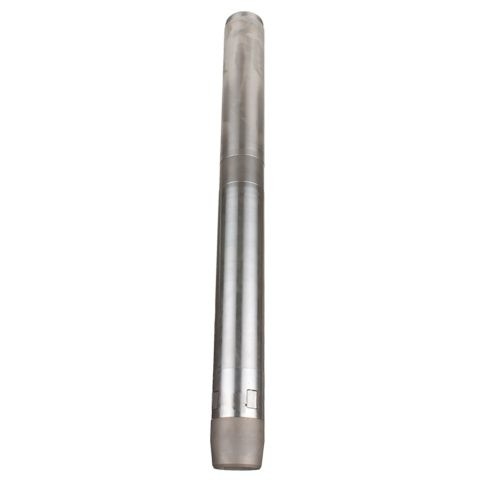

U100 サンプリングシステム
この装置は、粘土やその他の柔らかい地層でサンプルを採取するために設計されています。サンプル チューブはそれぞれ 18 インチの長さで、U100 ドライブ ヘッド (ベル ハウジング) が取り付けられたスライディング ハンマーを使用して地面に打ち込まれます。ドライブヘッドにはボールバルブが含まれており、サンプルチューブが地面に打ち込まれているときに空気がサンプルチューブの上部から放出されるようになっています。
製品説明
この装置は、粘土やその他の柔らかい地層でサンプルを採取するために設計されています。サンプル チューブはそれぞれ 18 インチの長さで、U100 ドライブ ヘッド (ベル ハウジング) が取り付けられたスライディング ハンマーを使用して地面に打ち込まれます。ドライブヘッドにはボールバルブが含まれており、サンプルチューブが地面に打ち込まれているときに空気がサンプルチューブの上部から放出されるようになっています。
現在、2 種類のサンプリング システムが製造されています。
標準システム
アルミニウムまたはカドミウムメッキ鋼のサンプル チューブ、オプションのコアキャッチャー、ケース硬化ドライブ シューで構成されています。ドライブ シューには、無地または鋸歯状のエッジを付けることができます。サンプルチューブ用のプラスチック製の押し込み式キャップまたはねじ込み式のアルミニウム製キャップと、長期保管用の特殊なシーリングワックスを提供できます。
プラスチックライナーシステム
取り外し可能なプラスチック ライナー、オプションのコアキャッチャー、スペーシング リング (コアキャッチャーでのみ使用)、ケース硬化ドライブ シューを含むスチール ボディ チューブで構成されます。プラスチック ライナー用のプラスチック プッシュオン キャップが付属しています。
タイプ | 最大外径 * | 最小。ID* (mm) | 面積比 |
標準システム | 118.6 | 104.4 | 29% |
プラスチックライナーシステム | 123.8 | 101.6 | 48% |
2 レコード中 1 から 2 を表示
*カッティングシューで測定した寸法
図を見てください。
標準システム
1. サンプル チューブ (カドミウム メッキ スチールまたはアルミニウム)。
2. コアキャッチャー (オプション)
3.カッティングシュー(プレーンまたは鋸歯状のエッジ)
プラスチックライナーシステム
4. スチール ボディ チューブ (プラスチック ライナーを封入)。
5. コアキャッチャー (オプション)
6. 間隔リング
7.カッティングシュー(プレーンまたは鋸歯状のエッジ)
