Gardnerデンバー平行穴をあけるための普遍的なジャンボ対ブームの掘削装置機械

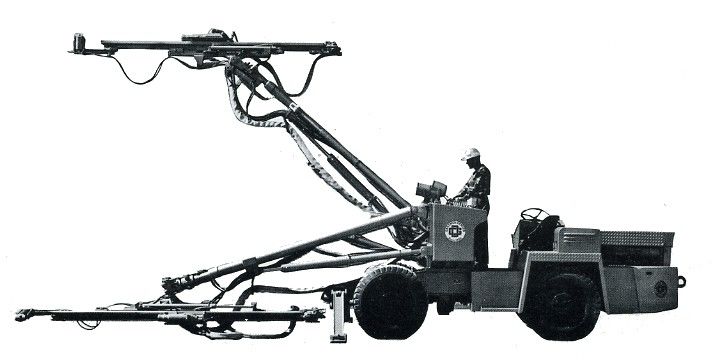

Gardnerデンバー普遍的なジャンボ対ブームのドリル

Gardnerデンバー平行穴をあけるための普遍的なジャンボ対ブームの掘削装置

Gardnerデンバー平行穴をあけるための普遍的なジャンボ対ブームの掘削装置

多様性

Gardnerデンバーのジャンボは多目的機械で、平行穴をあけることのような1つの機能だけに、制限されません。名前として自在継手は、ドリル燃やします切口、V切口、十字の切口、採掘場、ロック ボルト穴、等を意味します。

険しさ

頑丈な下部構造は一つの堅い構造フレーム、頑丈な惑星の車軸、低圧の広いタイヤを特色にします。

操縦性

短軸間距離と結合される非常に能率的なパワー ステアリングは最低に回転半径を減らします。ジャンボが壁の近くで正しい位置に調整するようにする「連結されたステアリングの場合にはように側面」を締めることの恐れのない自動車タイプ ステアリング。小型であること、控えめなおよびオペレータ側面の座席の特徴は機械が10'小さいヘッディングを交渉するようにします（3.05 m）広いx 9' （2.7のm）最高。

、非常に適用範囲が広い移動性が高い、あなたがほしい選択および普遍的なジャンボは部品の組合せを与えるのにブロックの設計を使用します。そして条件および割り当てとしてジャンボ変えて下さい従ってできて下さい。

この基本的なドリル キャリッジはいくつかの鉱山の仕事に設計された「ブロック」の部品のさまざまな組合せを組み立てることによって置くことができます。

●の指定の●次元を重くします

標準の普遍的なジャンボ コンポーネント リスト:

1. 頑丈な下部構造
2.制御卓および均衡
3.油圧アウトリガー
4.モデルJHPUの油圧ポンプ
5.モデル1028560遠隔ドリル制御
6.モデル154200 10ガロンの石オイル ルブリケーター貯蔵所
7.鋭い装置

2つのモデルJTI輪番名簿ブーム:

1. 2台のモデルDPTのポジシァヨナー、5'供給延長
2。2モデル2MSM120R供給
3。2つのモデルPR55ドリル

設計特微および指定:

1. 4車輪ドライブ。
2.パワー ステアリング。
3.パワー ブレーキ。
4. DeutzモデルF620912 W空気によって冷却されるディーゼル機関。
5.前方4速度/任意速度範囲が付いている逆伝達。
6.振動抵抗力がある据え付け品の鋭いフラッドライト。
7.キャリアの正しい位置に調整するライト。
8.便利な操作のために分かれる弁が付いているオペレータ・コンソール。
9.付属品へのアクセスのための開き式のタイプ油圧弁の土台。
10.Side座席。
11.水バッチまたはoxy触媒、承認されるU.S.B.M.の選択。
12。供給およびドリルの精密な規則そして絞ることのための回転式空気弁。
13。圧力はさまざまなグラウンド・コンディションのための供給弁を調整しました。
14。保護カバーが付いている空気そして油圧圧力計。
15。15:00 X 22.5個のHRLのタイヤ
16。ドリル、供給および空気モーターへのオイルの流れの個々の規則の10ガロン（37.8 lit.）容量の潤滑油タンク、
17。油圧アウトリガー
18。ディーゼル機関か外的な空輸補給から利用できる水力常に。
19。最高速度4.2 MPH。（7.4 km/hr.）。
20。登攀能力- 35%。
21。おおよその操作重量- 32,000のlbs。（14,500のkg。）。

JT144/DPT

ブームおよびポジシァヨナーの組合せ


技術的な変数:

1. JTI-DPTブームおよびポジシァヨナーの組合せは太字の適用範囲のためのロールにタイプ ブームです
2. 360º転倒の機能;全円の適用範囲パターン;盲点を除去します
3.両方の方向の回転はホースの馬具が損傷かねじれることから明らかに保たれるようにします
4.転倒はトンネルの表面の底でより低いつま先の穴に達します
5.完全に封じられた回転メカニズムは残骸がブームを詰め込むことを防ぎます
6。鋭い部品、供給およびドリルの広い範囲はブームに取付けることができます;権利または左手の土台の選択;縦か横のブラケット
7.水力で作動させる、容易に制御される;電源切れまたは油圧液体漏出の場合にセットの位置のブームを締めるためにすべてのシリンダーを置く速いおよび陽性のためにcheckvalvesを含んで下さい
8.ドリルのポジシァヨナーはブームから取除くことができます;標準的な単位による取り替えは高価なダウンタイムを減らし、保守用プログラムを助けます
9.堅い構造;供給およびドリルの部品に堅い土台を提供します;精密な訓練;摩耗を減らします;台紙はより長くより大きいドリル与え、
10.簡単な維持;すべてのスイベル・ジョイントは容易に油を差されるか、または取り替え可能です;主要コンポーネントの最高の耐用年数を保証して下さい
11.多数ブーム;複数の単位は単一のジャンボ装備で最高の適用範囲パターンを提供するために結合することができます。


JTI 144ブームおよび組合せの単位の結果inthese最高の全面的な装置容量として使用されるDPTのポジシァヨナー。

取付金具の正面図のブームのピボット ポイントはseenfromとしてブームの基盤を見る鋭い表面示されています。

thedrilling表面を見るブームの基盤から見られるJTI-DPTの適用範囲パターン。withanアルミニウム貝ねじ供給をあけるこの適用範囲パターン ショーの最高の平行穴および標準的な漂流者はあきます。（各正方形= 1footか305のmm）

2MSBシリーズ

ねじ供給

地下のジャンボのため

鋭い特徴:

険しい構造
強い、超高網、広方法ガイドの貝および1-1/2 H.P. In-Line Motorは高力信頼できるサービス…軽量アルミニウム貝を提供します。

リモート・コントロールか必要な制御弁の選択
放射状ピストン フィード モーターは非常に正確に制御された供給圧力を提供します。リモート・コントロール様式か必要な制御弁およびハンドル モーターまさに選んで下さい。逆制御のドリルの帰りの速度は絶食します。

厳密なドリル旅行長さ
貝およびねじ長さのフル レンジ厳密なドリル旅行を提供することはあらゆる鋭い操作のために必要としました。
低い維持
作り付けギヤ潤滑オイル部屋とすべての軸受け、シール、バンパーおよび締める物のGardnerデンバーの質の設計によって提供される。

広範囲Gardnerデンバーのモジュラー鋭い装置:

1. アルミニウム貝ねじ供給およびモーター
2.力のセントラライザー
3.広範囲ドリル モデル
4.多くのサイズのドリル棒部門別の装置
5.必要な1パスのドリル棒
6.多目的なリモート・コントロール弁の単位
7.自動化された押しボタン式の鋭い周期制御
8。すべてのタイプのポジシァヨナー、ブームおよび土台システム

技術的な変数:

表面のドリル:

1. プラスチック水管
2. Nonstellitedの方法
3.閉鎖したチャックの端

特徴:

1. 10-1ギヤ減少、停止のトルクを用いる回転空気モーター250フィートlbs。
2.摩擦は軸受けを解放します
3.リバーシブルの青銅色のチャック
4.陽性加圧チャックの端
5.取り替え可能な方法
6.全体はおおいます
7.側面の排気か代理
トップ底排気、90のpsi （621 kPa）の1メートルの111 dBa
8.Doubleはリバーシブルのハンマーを支えました

指定:

1. 穴
5.5" Diam。
139のmm
2.穴のサイズの範囲
1-1/2」- 3-1/2」Diam。
38のmm - 89のmm Diam。
3.重量
320のlbs。
145のkg
4.ホース
ハンマー エア1-1/2」I.D。、38のmm
回転エア1" I.D。、25のmm
打撃の空気か水3/4" I.D。、19のmm
5.ドリル棒
1. 1-1/4」ジンクス- 32のmm
2. 1-1/4」Rd.、32のmm
3. 1" Q.O.、25のmm
4. 1"ジンクス、25のmm
