| 起源の場所 | 中国 |
| ブランド名 | ROSCHEN |
| 証明 | ISO |
| モデル番号 | マザー 86 101 116 131 146 |

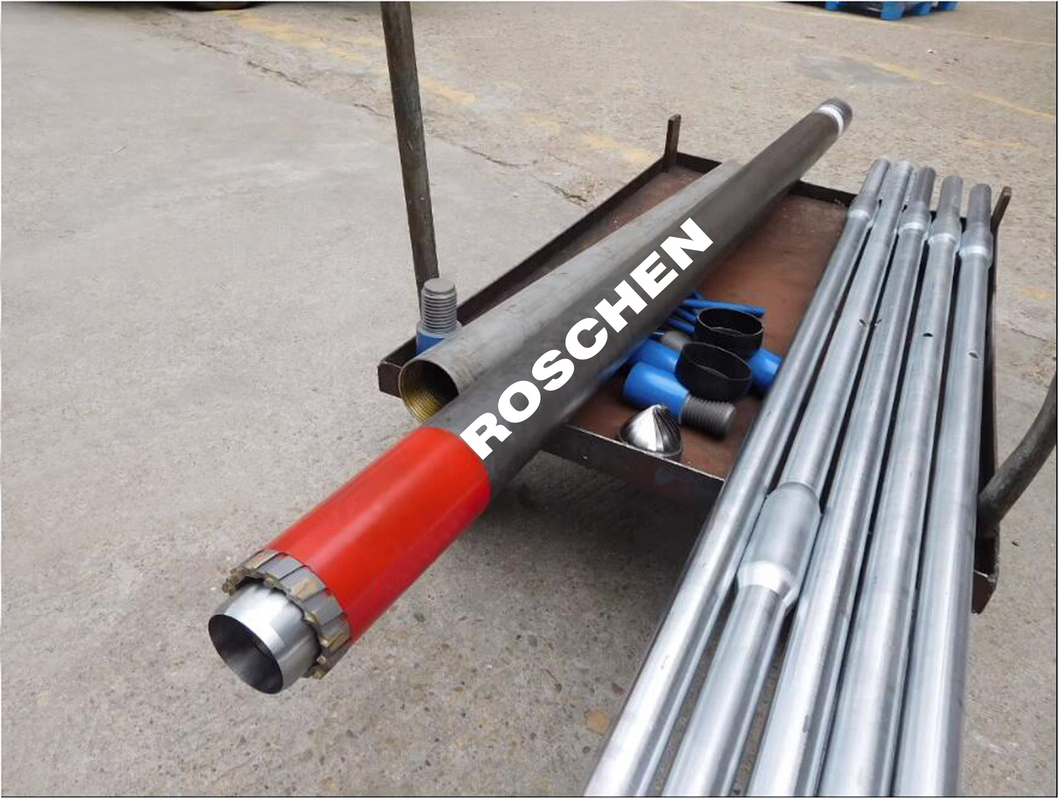

86 101 116 131 マジエ土壌サンプラー収集掘削装置
マジエ自動コアバレル;
自動マジエコアバレルは、砂、シルト、泥灰土などの非常に軟らかい土壌から未攪乱のコアサンプルを採取するために設計されています。
内筒内にはコアを保持するためにPVCコアライナーが使用され、軟質材料の脱落を防ぐために「バスケット」キャッチャーを使用できます。86mm、101mm、116mm、131mm、146mmの穴径があり、硬岩に適したT2シリーズおよびT6シリーズのコアバレルと組み合わせて使用できます。
トリプルウォールコアバレルを使用すると、地中から採取したサンプルをそのまま取り出すことができ、コアの未攪乱サンプルが保証されます。そのため、これらのサンプルは、地質学的目的だけでなく、大口径の地盤工学実験室試験にも適しています。
マジエコアバレル マジエコアバレルは、コアビットの前に突出したシューカッティングを示しています。マジエの自動コアバレルは、非常に軟らかい土壌から未攪乱のコアサンプルを採取するように設計されています。このコアバレルは、スプリング内筒アセンブリを備えています。軟質地層での掘削時には、リフティングコアケースがビットの前方に最大50mm突き出し、カッティングシューとして機能します。軟質コアは水から保護されます。より硬い材料でのコアリング時には、スプリング内筒が加圧され、内筒が後退し、コアケースは通常の位置になります。PVCコアライナーは、コアを維持するために内筒内に使用され、「バスケット」キャッチャーは、軟質材料の脱落を防ぐために使用できます。このタイプのコアバレルは、ヨーロッパやオーストラリアの一部で広く使用されており、砂、シルト、泥灰土などの軟質地層で100％の回収率が得られると報告されています。101mm（コア74mm）の穴径があり、硬岩に適したT2-101およびT6-101コアバレルと組み合わせて使用できます。マジエで得られた74mm径のコアは、一般的に使用されている実験室の三軸試験装置と互換性があります。
| マジエコアバレル仕様 | ||
| サイズ | 穴径（mm） | コア径（mm） |
| 86 | 86 | 62 |
| 101 | 101 | 71.5 |
| 116 | 116 | 83 |
| 131 | 131 | 99 |
| 146 | 146 | 113 |
101mmシングルロータリートリプルマジエサンプラー（砂岩および軟岩用）
M101 TC（タングステンカーバイド）コアビットは、ダイヤモンドほど硬い切削媒体を持たないため、用途が限られています。軟らかい未固結地層の掘削には非常に費用対効果が高く、主に地盤工学的な土壌調査や、粘土、砂、石膏、または軟質頁岩で構成されるオーバーバーデン層でのコア掘削に適用されます。Forsun TCコアビットのクラウンは、タングステンカーバイド摩耗パッドゲージ保護を備えた、丈夫で耐摩耗性のマトリックスボディで構成されています。
マジエサンプラーM101コアバレルのコンポーネント:
1. 沈殿物チューブ
2. ヘッドアセンブリ
3. 外筒
4. 内筒
5. プラスチックライナー
6. スタビライザー
7. カッティングシュー
8. コアビット
説明:
マジエ101コアバレルは、インナーチューブプルアヘッドを備えたシングルロータリートリプルチューブコアバレルです。
さまざまな種類のカッティングシュー長が利用可能です。
用途:
粘土、泥岩、砂岩、軟岩地層のサンプリングに適しています。
マジエコアバレルの特徴は、高いコア回収率と小さなサンプルへの乱れです。
