NQUの地下のワイヤーラインの横の訓練のための二重管の炉心バレルアセンブリ
RoschenはNQ/NRQ/NTの棒との使用のための標準的なNQU NWL-Uの炉心バレルを提供する。NQUの炉心バレルはほとんどの地下の鋭い条件の使用にとって理想的で、標準的なDCDMA Nのサイズの穴で適用のために利用できる。それはNQUのヘッド アセンブリ、NQUの内部管の部品およびNQUの外の管のから部品成っている。
NQUの地下のダイヤモンドの訓練の炉心バレル
NQUのワイヤーラインの炉心バレル
NQUの倍の管の炉心バレル
NQUのヘッド アセンブリ
NQUの炉心バレル

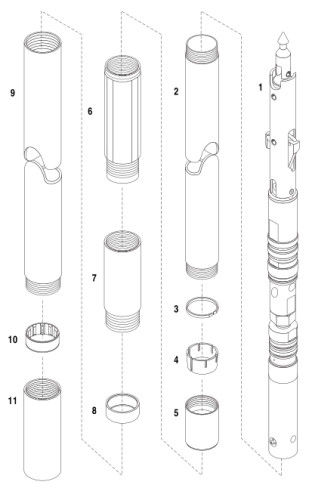

NQUの炉心バレルの標準的な構成:
1-NQUヘッド アセンブリ
2-NQU内部管
3-NQU停止リング
4-NQU中心揚げべら
5-NQU中心揚げべらの箱
カップリングを締める6-NQU
7-NQUアダプターのカップリング
8-NQU着陸リング
9-NQU外の管
10-NQU内部管の安定装置
11-NQU糸保護装置
| NQU Nonimal変数 | mm | インチ |
| NQUの穴径（およそ） | 75.8 | 2.984 |
| NQUの棒径（およそ） | 47.6 | 1.874 |
| NQUのコア・ビットはODを置いた（およそ） | 75.3 | 2.965 |
| NQUのコア・ビットはIDを置いた（およそ） | 47.6 | 1.874 |
| 貝を広げるNQUはODを置いた（およそ） | 75.8 | 2.984 |
| NQUの外の管OD | 73 | 2.874 |
| NQUの外の管ID | 60.3 | 2.374 |
| NQUの内部管OD | 55.6 | 2.189 |
| NQUの内部管ID | 50 | 1.969 |
注:
（1） NQUのコア・ビットおよび広がる貝は含まれていない。
（2） 1.5 m/5 ftおよび3つのm/10 ft NQUの炉心バレルは利用できる。
（3）最も新しいMKIIの先峰NQUの炉心バレルはまた利用できる。
