Cummins Engineピストン山が多い地域の訓練のための携帯用掘削装置
モデル:RSDX-2完全な油圧携帯用掘削装置

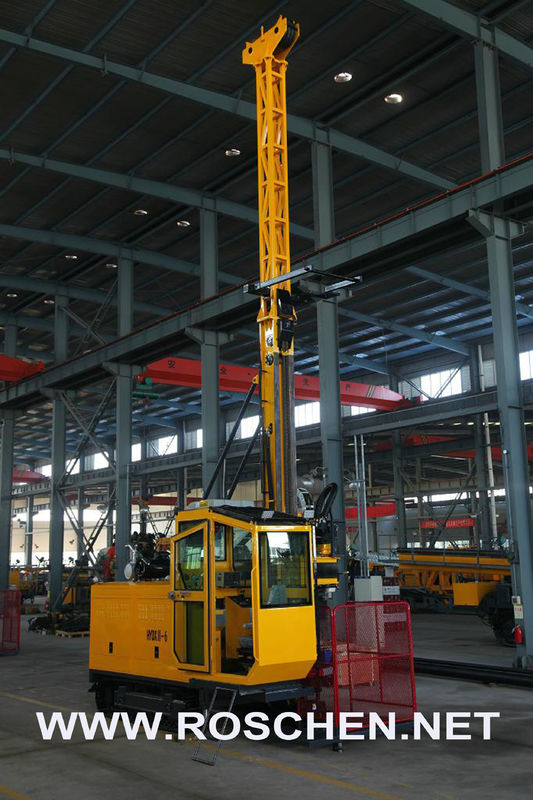

RSDX-2油圧掘削装置
1. 全般概要
RSDX-2完全な油圧携帯用掘削装置は入ること困難な遠隔地域の地質調査のために設計されている一種の軽い装備である。この携帯用掘削装置はワイヤーラインの芯を取る技術のダイヤモンド訓練のために主に適している。装備はディーゼル電源装置、油圧装置、コントロール パネル、マストから成り、主要なウィンチ、ワイヤー ライン ウィンチ、ドリルの頭部は、システム、フィート クランプ、等に与える。すべての表面の芯を取る機能のために運転されるRSDX-2油圧掘削装置は完全に油圧である。分裂様式の設計はほとんどの得難い区域に交通機関を促進するよいassimilabilityおよびdisassemblabilityの装備をする。厳密な制御システムと強い構造は高い浸透率および顕著な信頼性を保障する。
2. 主要な技術的な特徴:
1. 完全な油圧およびドリル ヘッド モデル。ドリルのヘッド回転は5つのディーゼル機関によって運転される4つの油圧ポンプによって実現される;これはまた供給の水圧シリンダシステムにより高いおよび低速で与える完全な打撃を実現させる。
2. よいdismantlabilityを使って。携帯用掘削装置は電源装置、油圧オイル タンク、処理のプラットホームおよび操作のメカニズムのすなわち鋭いセクションを含んで設計の採用された分裂様式、である。従ってそれらは軽量で、マンパワーか動物力によって運ぶことができる。油圧掘削装置はより強い適応性と45°-90°の穴のあくことのための狭いスペースで加えられ、行うことができる。
3. 強い技術の適応性。ワイヤー ライン芯を取る技術とのダイヤモンド訓練のほかに、この携帯用掘削装置は強い技術の適応性にある。RSDX-2油圧掘削装置は他のどの層の訓練および供給条件のためにも適当である。
3. 技術仕様
| モデル | RSDX-2油圧掘削装置 | |
| ドリル容量（m） | BQ | 350 |
| NQ | 230 | |
| HQ | 120 | |
| 評価される力（KWの）/ | 5組のR2V870二重シリンダーair-cooledディーゼル機関 | 11/2,500 |
| 力学系の回転速度（r/min） | 2組のYuchai YC2108のディーゼル機関 | 33/2,400 |
| 一組のCummins 4BTA3.9-C100のディーゼル機関 | 74/2,200 | |
| 単位頭部 | トルクの範囲（Nm） | 334-930 |
| 速度範囲（rpm） | 0-900 | |
| 装填装置 | オイル シリンダー供給、上昇の打撃（mm） | 1700 |
| 持ち上がる容量（KN） | 50 | |
| 供給容量（KN） | 25 | |
| 主要なウィンチ | 最高。持ち上がる容量（KN） | 18 |
| 持ち上がる速度（m/min） | 84 | |
| 巻く長さ（m） | 30 | |
| Wireropeの直径（mm） | φ12 | |
| ロープの芯を取るウィンチ | 持ち上がる容量（KN） | 8.4 |
| 持ち上がる速度（m/min） | 90-240 | |
| 巻く長さ（m） | 500 | |
| Wireropeの直径（mm） | φ6 | |
| BW-100Aの泥ポンプ | 次元:L×W×H （mm） | 3500×1500×1300 |
| 最高。部品（除かれる力学系）の重量（kg） | 100 | |
