DTHの訓練のためのQL30 QL40 QL50 QL60 QL80のすねDTHボタン ビット
DTHの鋭い用具は地下鉱山、石切り場の、油圧および水力電気工学、井戸の訓練、穴の訓練を、地熱工学固定する、ミネラル調査で広く利用されています地下鉄の掘削、別の土木工学。それに高い平坦の利点が、高い軸推圧のドリルの棒の滑らかな穴の壁、高く堅いおよびハンマー、独立者、鋭い深さの限界、装置の安価および容易さ維持するべきありません。dia.105mm-dia.500mmのドリル孔で、沢山のDTH鋭い用具は使用されます。
特徴:
1. ボタン ビットは堅い研摩の造岩への媒体堅いの高い耐久性のために有名です(200 Mpaから260のMpaの耐圧強度間で)。球形の炭化タングステンの挿入物を特色にします炭化物のひびに対して強い構成があると知られている。
2. 穴の偏差を除去するために推薦される。
3. 広く利用された漂うことおよびトンネルを掘ること。
4. ビット表面設計は堅い研摩の石に媒体堅いにとって理想的です。
QL30、QL40、QL50、QL60のQL80 DTHビット指定 | ||||||
QLのすねビット | ビットDia (mm) | ビットDia (インチ) | エア・ホース | ゲージ ボタン | 前部ボタン | 部品番号 |
QL30 | 85 | 3 11/32" | 2 | 6×φ13 | 4×φ12 | QL30-85 |
90 | 3 1/2」 | 2 | 6×φ14 | 4×φ12 | QL30-90 | |
95 | 3 3/4" | 2 | 6×φ14 | 4×φ13 | QL30-95 | |
100つ | 3 7/8" | 2 | 8×φ12 | 6×φ12 | QL30-100 | |
105 | 4 1/8" | 2 | 8×φ13 | 6×φ12 | QL30-105 | |
QL40 | 105 | 4 1/8" | 2 | 6×φ14 | 5×φ13 | QL40-105 |
110 | 4 1/4" | 2 | 7×φ13 | 6×φ13 | QL40-110 | |
115 | 4 1/2」 | 2 | 7×φ14 | 6×φ13 | QL40-115 | |
120 | 4 3/4" | 2 | 8×φ14 | 6×φ14 | QL40-120 | |
127 | 5 | 2 | 8×φ14 | 7×φ14 | QL40-127 | |
QL50 | 133 | 5 1/4" | 2 | 7×φ16 | 6×φ14 | QL50-130 |
140 | 5 1/2」 | 2 | 7×φ18 | 7×φ14 | QL50-140 | |
146 | 5 3/4" | 2 | 8×φ18 | 7×φ14 | QL50-146 | |
152 | 6" | 2 | 8×φ18 | 8×φ14 | QL50-152 | |
165 | 6 1/2」 | 2 | 8×φ18 | 8×φ16 | QL50-165 | |
QL60 | 152 | 6つ | 2 | 8×φ16 | 8×φ16 | QL60-152 |
165 | 6 1/2」 | 2 | 8×φ18 | 8×φ16 | QL60-165 | |
178 | 7" | 2 | 8×φ18 | 8×φ18 | QL60-178 | |
190 | 7 1/2」 | 3 | 9×φ18 | 9×φ16 | QL60-190 | |
203 | 8つ | 3 | 9×φ18 | 9×φ18 | QL60-203 | |
QL80 | 195 | 7 11/16 | 3 | 9×φ18 | 9×φ16 | QL80-195 |
203 | 8" | 3 | 9×φ18 | 9×φ18 | QL80-203 | |
216 | 8 1/2」 | 2 | 10×φ18 | 12×φ16 | QL80-216 | |
254 | 10" | 3 | 11×φ18 | 17×φ16 | QL80-254 | |
305 | 12" | 4 | 12×φ18 | 29×φ16 | QL80-305 |
ROSCHEN DTHビット指定 | ||||
ハンマーのサイズ | ビット直径 | すね | ROSCHENコード | |
メートル | インチ | |||
1" | 64mm-70mm | 2 1/2」- 2 3/4" | BR1 | ROS 11 |
2" | 70mm-95mm | 2 3/4" - 3 3/4" | MACH20/BR2 | ROS 22 |
3" | 90mm-102mm | 3 1/2」- 4" | COP32/COP34/MACH303 | ROS 32 |
M30/DHD3.5/BR3 | ROS 34 | |||
4" | 105mm-152mm | 4 1/8" - 6つ | COP44/DHD340/MACH44 | ROS 42 |
SD4/M40/QL40 | ROS 44 | |||
5" | 133mm-165mm | 5 1/4" - 6 1/2」 | COP54/DHD350R/MACH50 | ROS 52 |
SD5/M50/QL50/BR5 | ROS 54 | |||
6" | 152mm-254mm | 4 1/8" - 10" | COP64/DHD360/SD6 | ROS 62 |
M60/QL60/Bulroc BR6 | ROS 64 | |||
8" | 203mm-330mm | 8" - 13" | COP84/DHD380/SD8 | ROS 82 |
QL80/M80/M85 | ROS 84 | |||
10" | 254mm-380mm | 10" - 15" | SD10 | ROS 100 |
NUMA100 | ||||
12" | 305mm-508mm | 12" - 20" | DHD1120/SD12 | ROS 120 |
NUMA120/NUMA125 | ||||
注:DTHビットのどの特別なサイズでも要求によって利用できます。 | ||||
MetzkeのRemetの糸は利用できます! |

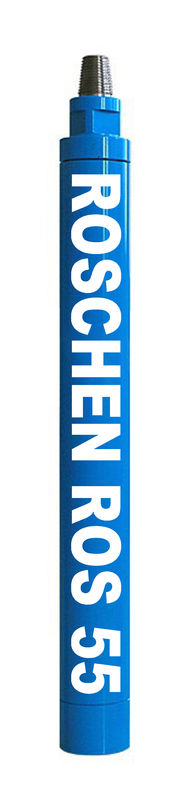

ROSCHEN DTHは指定を槌で打ちます | |||||||
ハンマーのサイズ | ビットすね | ROSCHENコード | 関係の糸 | 適したビット | 働き圧力 | 空気消費 | |
2" | BR2 | ROS 11 ROS 22 | RD50箱 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" Reg | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | API 2 3/8" Reg | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8" Reg/API 3 1/2」Reg | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 | API 3 1/2」Reg | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 | API 4 1/2」Reg | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" Reg | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" Reg | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
注:DTHビットのどの特別なサイズでも要求によって利用できます。 | |||||||
MetzkeのRemetの糸は利用できます! |
