| Place of Origin | CHINA |
| ブランド名 | ROSCHEN |
| 証明 | ISO |
| Model Number | BQ NQ HQ PQ NQ3 HQ3 PQ3 |

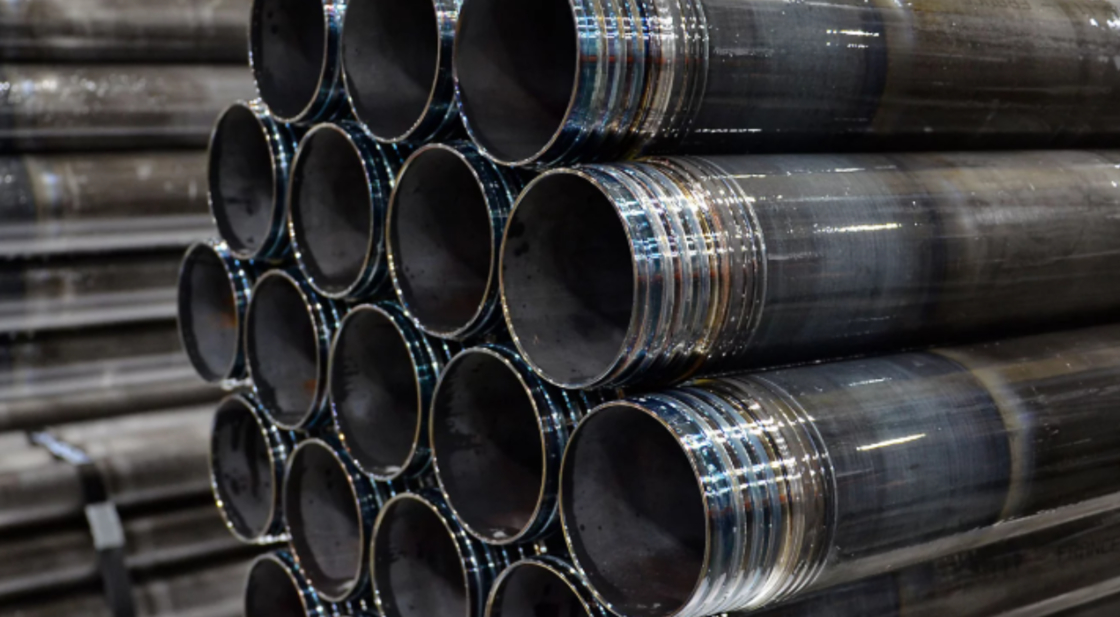

地熱およびダイヤモンドコア掘削用ワイヤーラインドリルロッド
ドリルロッド
業界標準のB、N、H、P-HDサイズで利用可能なROSCHENドリルロッドは、掘削要件に合わせて1.5mと3mの長さがあります。コンテナ化された供給オプションでのみバルクを提供しており、さまざまなコンテナの重量とサイズをご利用いただけます。
地熱およびコア掘削ロッド
ROSCHENでは、業界をリードする専門知識、プレミアム製品、高度な技術を組み合わせ、探査掘削におけるユニークな製品を提供しています。当社の標準ワイヤーラインロッドは、ワイヤーライン掘削の世界的なベンチマークであり、世界中で信頼され、実績があります。革新的なエンジニアリングと最先端の製造を通じて、ROSCHENは市場の進化する要求に正確さとパフォーマンスで応えます。
ワイヤーラインドリルロッドの特徴:
. グローバルスタンダード
. 精密エンジニアリング
. 市場主導のデザイン
. 坑井の安定性の向上
利点:
プレミアム精密合金チューブ
1. シームレスな高級合金鋼から製造。
2. 正確に制御された真円度、真直度、および処理。
3. 不要な曲げ力を最小限に抑えるために応力緩和。
高性能ねじ
1. 素早い着脱のためのテーパー付き粗ねじ。
2. 30～35％の負荷効率が標準的な掘削負荷をサポート。
3. スムーズな係合と持続的な耐久性のために設計。
全壁熱処理
1. 未処理鋼の140％の材料強度を実現。
2. 処理されたボックスとピンねじは、運用寿命を延長。
3. より深い掘削のための引張強度と降伏強度を向上。
最適化されたジョイント設計
1. ダブルショルダーのジョイントが流体損失を最小限に抑えます。
2. 内蔵のロッド重量が適切な張力配分を保証。
3. ドリルストリング全体の安定性と性能を向上。
ドリルロッドのメートル法長さ
| サイズ | 長さ (m) | OD (mm) | ID (mm) | 重量 (KG) | ねじピッチ (mm) | ピンの長さ (mm) | 内容 (1/100m) |
| BQ | 1.5 M | 55.6 | 46.1 | 9 | 8.5 | 44.45 | 167.00 |
| BQ | 3.0 M | 55.6 | 46.1 | 18 | 8.5 | 44.45 | 167.00 |
| NQ | 1.5 M | 69.9 | 60.3 | 11.6 | 8.5 | 44.45 | 286.00 |
| NQ | 3.0 M | 69.9 | 60.3 | 23.1 | 8.5 | 44.45 | 286.00 |
| HQ | 1.5 M | 88.9 | 77.8 | 17.1 | 8.5 | 44.45 | 475.00 |
| HQ | 3.0 M | 88.9 | 77.8 | 34.2 | 8.5 | 44.45 | 475.00 |
| PQ | 1.5 M | 114.3 | 101.6 | 25.4 | 10.2 | 62.8 | 811.00 |
| PQ | 3.0 M | 114.3 | 101.6 | 50.7 | 10.2 | 62.8 | 811.00 |
ロッドバンドルの詳細
| サイズ | 長さ (m) | バンドルあたりのロッド数 | 長さ (mm) | 幅 (mm) | 高さ (mm) | 重量/バンドル (mm) | バンドル/コンテナ (40ft HC) |
| BQ | 1.5 M | 19 | 1580 | 292 | 254 | 181 | 126 |
| BQ | 3.0 M | 19 | 3080 | 292 | 254 | 355 | 63 |
| NQ | 1.5 M | 19 | 1580 | 368 | 330 | 239 | 100 |
| NQ | 3.0 M | 19 | 3124 | 368 | 330 | 453 | 52 |
| HQ | 1.5 M | 19 | 1580 | 470 | 406.4 | 343 | 60 |
| HQ | 3.0 M | 19 | 3080 | 470 | 406.4 | 674 | 35 |
| PQ | 1.5 M | 7 | 1580 | 356 | 320 | 190 | 104 |
| PQ | 3.0 M | 7 | 3080 | 356 | 320 | 370 | 52 |
仕様データ
| 仕様 | BQ | NQ | HQ | PQ |
| OD | 55.60 mm | 69.90 mm | 88.90 mm | 114.30 mm |
| ID (ボックスショルダー) | 46.00 mm | 60.30 mm | 77.80 mm | 101.60 mm |
| 肉厚 | 4.90 mm | 4.80 mm | 5.55 mm | 6.35 mm |
| ロッド/穴環状体積 | 0.40 l/m | 0.68 l/m | 1.05 l/m | 1.54 l/m |
| 推奨最大深度 | 1500 m | 2000m | 1500 m | 1500 m |
| 推奨最大プルバック | 112 kN | 140 kN | 326 kN | 352 kN |
| 推奨最大掘削トルク | 759 Nm | 1257 Nm | 2503 Nm | 5438 Nm |
| 最小降伏強度 (ジョイント) | 1070 MPa | 1070 MPa | 1070 MPa | 1070 MPa |
| 最小引張強度 (ジョイント) | 1200 MPa | 1200 MPa | 1200 MPa | 1200 MPa |
| 崩壊圧力 | 114 MPa | 81 MPa | 69 MPa | 55 MPa |
地域ごとの最大コンテナ重量
| 目的地 | 20' 標準 | 40' 標準 |
| アルバニア、ティラナ | 21 700 | 24 204 |
| オーストラリア、メルボルン、フリーマントル | 16 000 | 19 400 |
| ブラジル、サントス | 22 000 | 23 000 |
| コロンビア、カルタヘナ | 22 000 | 23 000 |
| チリ、サンティアゴ、サンアントニオ | 22 000 | 23 000 |
| ドミニカ共和国、リオハイナ | 21 700 | 23 000 |
| フィンランド、ヘルシンキ | 21 700 | 24 404 |
| ドイツ、ニュルンベルク | 21 700 | 24 404 |
| グアテマラ、グアテマラシティ | 18 800 | 20 000 |
| オランダ | 21 700 | 24 404 |
| ノルウェー、オスロ | 21 700 | 24 404 |
| パキスタン、カラチ | 21 700 | 24 404 |
| ペルー、カヤオ | 22 000 | 24 404 |
| ロシア、サンクトペテルブルク、モスクワ | 21 700 | 24 404 |
| 南アフリカ、ケープタウン | 21 500 | 24 404 |
| スウェーデン、ヘルシンボリ | 21 700 | 24 404 |
| トルコ、イズミル、イスタンブール | 21 500 | 24 404 |
| 英国、ローリーレジス | 21 700 | 24 404 |
| ウクライナ、オデッサ | 21 700 | 24 404 |
互換性に関する注意
ドリルロッドの最適な性能と寿命を確保するために、ROSCHENは、各ドリルストリング内でROSCHEN製のロッドのみを使用することを推奨します。他のメーカーのロッドは、材料、ねじ設計、または製造プロセスが類似しているように見える場合がありますが、寸法と許容誤差のばらつきは互換性に影響し、性能の低下や早期摩耗につながる可能性があります。
