ドリルパイプ - T3/TH60 & T4 & RD20 スタイル DTH ドリルパイプ
| 起源の場所 | 中国 |
| ブランド名 | ROSCHEN |
| 証明 | ISO |
| モデル番号 | 4 1/2」 |
製品詳細
支払いと送料の条件
最小注文数量
5個
価格
Negotiate
パッケージの詳細
鉄の束
受渡し時間
5 ~ 8 営業日
支払条件
事前のT/T
供給の能力
100000000個
製品説明

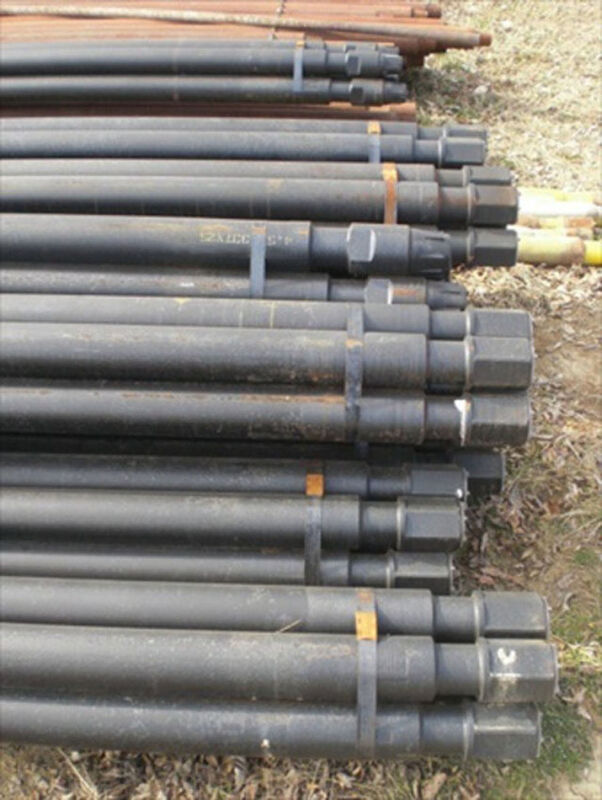

ドリルパイプ - T3/TH60 & T4 & RD20 スタイル DTH ドリルパイプ
Ingersoll Rand スタイル ドリル パイプ
1. 製品概要
Ingersoll Rand スタイル ドリル パイプは、T4W、T685 などのモデルを含む Ingersoll Rand シリーズ リグ用に特別に設計された高性能穴あけコンポーネントです。中圧から高圧の掘削作業用に設計されたこのパイプは、井戸掘削、地熱井建設、鉱山発破孔掘削などに広く使用されています。 API (米国石油協会) 規格に厳密に従って製造されており、優れた強度、耐摩耗性、シールの信頼性を実現し、複雑な地層でも安定した浸透率を保証します。
2. 主な仕様
| Ingersoll Rand スタイル ドリル パイプの技術パラメータ | |
| パラメータ | 仕様 |
| 外径 (OD) | 4-1/2 インチ (114.3 mm) |
| 単一の長さ | 25フィート（約7.62m） |
| 肉厚 | 0.337インチ (8.56 mm) |
| 鋼種 | E75、G105、S135 (オプション) |
| ねじの種類 | API 2-7/8" IF / API 3-1/2" REG |
| 材料 | 合金鋼 4140/4155、焼き入れおよび焼き戻し済み |
| 繋がり | 慣性摩擦圧接（摩擦圧接ツールジョイント） |
| Ingersoll Rand スタイル ドリル パイプの仕様 | |||||||||||
| 外径A | 壁B | 長さL | 重さ | 距離肩Cから | アクロスフラットE | リセス径F | 凹み位置H | 凹み長さK | アクロスヘックスM | 繋がり | 部品番号 |
| 4" | 0.33 | 25 | 365ポンド | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4インチ | 3 1/2" | 2 7/8 レギュラー |
| 4" | 0.33 | 30分 | 435ポンド。 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4インチ | 3 1/2" | 2 7/8 レギュラー |
| 4 1/2" | .337" | 25分 | 415ポンド。 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 レギュラー |
| 4 1/2" | .337" | 25分 | 415ポンド。 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 IF |
| 4 1/2" | .337" | 30分 | 490ポンド | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 レギュラー |
| 4 1/2" | .337" | 30分 | 490ポンド | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 IF |
| 4 1/2" | .500" | 30分 | 670ポンド。 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 レギュラー |
| 4 1/2" | .750" | 25分 | 830ポンド | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 レギュラー |
| 4 1/2" | .750" | 30分 | 990ポンド | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 レギュラー |
| 5" | .362" | 25分 | 520ポンド | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 レギュラー |
| 5" | .362" | 30分 | 610ポンド | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 レギュラー |
| 5" | .500" | 25分 | 630ポンド | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 レギュラー |
| 5" | .500" | 30分 | 755ポンド。 | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 レギュラー |
| 5" | .750" | 25分 | 905ポンド | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 レギュラー |
| 5" | .750" | 30分 | 1080ポンド | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 レギュラー |
| 5 1/2インチ | .500" | 25分 | 735ポンド。 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 ベコ |
| 5 1/2インチ | .500" | 30分 | 865ポンド | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 ベコ |
| 5 1/2インチ | .500" | 25分 | 735ポンド。 | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2インチ | .500" | 30分 | 865ポンド | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2インチ | .750" | 25分 | 1045ポンド | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 ベコ |
| 5 1/2インチ | .750" | 30分 | 1240ポンド | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 ベコ |
| 5 1/2インチ | .750" | 25分 | 1045ポンド | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2インチ | .750" | 30分 | 1240ポンド | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 注: | |||||||||||
| ドリルパイプ関連の技術パラメータ(長さ、直径、レンチフラット、ねじ山など)は、顧客の要求に応じて生産できます。 | |||||||||||
3. 設計とプロセスの利点
。高強度合金鋼 - パイプ本体は高級 4140/4155 合金鋼で作られ、焼き入れおよび焼き戻し熱処理が施されています。これにより、高い降伏強度と引張強度が保証され、深穴掘削中の極端なトルクと軸方向の圧縮荷重に耐えることができます。
。慣性摩擦溶接 - ツールの接合部は高度な慣性摩擦溶接技術によって取り付けられ、溶接ゾーン全体に均一な強度の冶金的接合を形成します。これにより疲労破壊のリスクが大幅に軽減され、耐用年数が延長されます。
。 API 精密スレッド – 標準化された API スレッド (IF または REG タイプ) を備えたドリルパイプは、迅速なメイクアップとブレークアウト、優れたシール性能、最小限の流動抵抗を保証し、掘削泥や空気の効率的な循環を促進します。
。表面処理 - パイプ本体には防食コーティングが施され、過酷な作業条件下でもかじりやねじ山の損傷を防ぐためにねじ端にはリン酸塩処理または表面硬化処理が施されています。
4. アプリケーション
。井戸掘削と深井戸建設
。地熱井開発
。浅層の石油とガスの探査
。露天掘りおよび地下採掘の発破孔
。アンカー掘削と基礎杭打ち
5. まとめ
Ingersoll Rand スタイル ドリル パイプは、標準化された API 設計、高級合金鋼の選択、および高度な摩擦溶接技術を組み合わせています。 4-1/2 インチの主流直径と多彩なねじオプションにより、T4W、T685、その他の中型から大型リグでの掘削効率の向上と運用コストの削減に理想的な選択肢となります。耐久性とパフォーマンスを重視して設計されたこのドリルパイプは、要求の厳しい掘削環境において信頼できるパートナーとして機能します。
