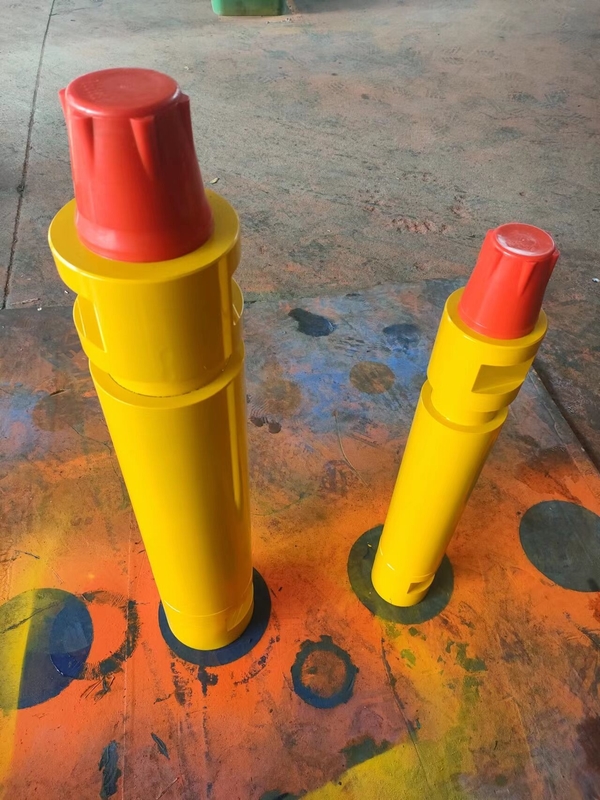

工具の寿命を延ばし、機器のダウンタイムを短縮するための DTH ハンマー クッション サブ

工具の寿命を延ばし、機器のダウンタイムを短縮するための DTH ハンマー クッション サブ


ロータリートップドライブとドリルパイプスレッドを保護するドリルストリングに使用されるクッションサブ


クッションサブ


フロート サブまたはフローティング クッション サブとも呼ばれるクッション サブは、ロータリー トップ ドライブとドリル ストリング間のコネクタとして使用されます。クッション サブは 3 つの主な機能を果たします。ねじ山を損傷することなくねじ山接続を構成および解除する手段を提供し、ドリル リグ コンポーネントのねじ山にかかる負荷を軽減し、衝撃を吸収し、ドリル ストリングおよびドリル リグ コンポーネントの振動と摩耗を低減します。 .


クッションサブはスライドスピンドルを使用して動作します。これにより、回転ドライブの軸方向の動きがなくても、回転中に相手ドリルストリングコンポーネントのスレッドが一緒に浮いたり離れたりすることができます。上部と下部のウレタン クッションは、ロータリー ドライブ ベアリングとギア ボックス アセンブリへの衝撃を軽減し、それによってロータリー トップ ドライブのベアリングとギアの寿命を延ばします。


クッションサブのその他の利点には、工具寿命の延長、機器のダウンタイムの短縮、最小限のメンテナンス要件が含まれます。交換用シール キットが利用可能で、クッション サブは再構築またはアップグレードのために返却される場合があります。


Roschen は、標準仕様、深穴仕様、ヘビー仕様の 3 つの一般的なクッション サブモデルを提供しています。Roschenのクッションサブもご用意しております。クッション潜水艦の詳細については、今すぐお問い合わせください。

標準勤務
外径6インチ
カスタマイズ可能な長さとねじ接続仕様
2ストローク
70,000 ポンド。巻上・引下げ能力

深い穴
外径7インチ
カスタマイズ可能な長さとねじ接続仕様
3インチストローク
100,000 ポンド。巻上・引下げ能力

ヘビーデューティー
外径8インチ
カスタマイズ可能な長さとねじ接続仕様
3インチストローク
100,000 ポンド。巻上・引下げ能力

ロシェン モデル PD6-2
外径9 1⁄4インチ。
肩から肩までの長さ10インチ。
カスタマイズ可能なねじ接続仕様
3⁄4” – 1 3⁄4” ストローク
125,000 ポンド。巻上・引下げ能力
重量165ポンド。

ロシェン モデル 306130
外径10インチ
肩から肩までの長さ14 1⁄2インチ。
カスタマイズ可能なねじ接続仕様
2 1⁄2インチのストローク
200,000 ポンド。巻上・引下げ能力
重量 195 ポンド。

ロシェン モデル 359150
外径15インチ
肩から肩までの長さ 17 インチ
カスタマイズ可能なねじ接続仕様
3インチストローク
300,000ポンド。巻上・引下げ能力
重量850ポンド。

ロシェン モデル 306430
外径18インチ
肩から肩までの長さ16 3⁄8インチ。
カスタマイズ可能なねじ接続仕様
2 1⁄2” ストローク
200,000 ポンド。巻上・引下げ能力
重量1050ポンド。
