冶金学のためのザ・ホールのハンマーの下、石炭、化学、建築材料のあくこと
ザ・ホールのハンマーの記述の下:
それはフィート弁なしに一種の高い空気圧DTHのハンマー、私達の最も新しい設計である。また世界の最先端のDTHのハンマーの1時である。
ザ・ホールのハンマーの利点の下:
1. フィート弁のひびの悩みからおよび拡張および収縮。
2. 低負荷の消費およびより影響が大きい頻度。鋭い速度はフィート弁とのものより高い15%-30%である。
3. 単純構造、信頼できる部品、長い生命、容易でおよび安い維持。
4. より低い空気および石油消費。石油消費はフィート弁とのものより低い約10%である。
ザ・ホールのハンマーの技術的な変数の下
長さ(ビットを除きなさい) | 重量(ビットを除きなさい) | 外的な直径 | すねをかんだ | 穴の範囲 | 関係の糸 | |
1102のmm | 68.00 kg | Φ125 mm | RD55C DHD350Q | Φ135mm | Φ155mm | API 2 3/8" Reg | |
API 3 1/2」Reg | ||||||
働き圧力 | 0.5 MPaの影響率 | 推薦された回転式速度 | 空気消費 | |||
1.0 MPa | 1.8 MPa | 2.4 MPa | ||||
1.0 | 2.5 MPa | 28のHz | 20 | 35のrpm | 8つのmの³ /min | 14のmの³ /min | 19のmの³ /min |
DTHは指定を槌で打つ | |||||||
ハンマーのサイズ | すねをかんだ | ROSCHENコード | 関係の糸 | 適したビット | 働き圧力 | 空気消費 | |
2" | BR2 | ROS 11 ROS 22 | RD50箱 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" Reg | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | API 2 3/8" Reg | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8" Reg/API 3 1/2」Reg | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 | API 3 1/2」Reg | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 | API 4 1/2」Reg | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
10" | SD10 | ROS 100 | API 6 5/8" Reg | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" Reg | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
注:MetzkeのRemetの糸は利用できる! |

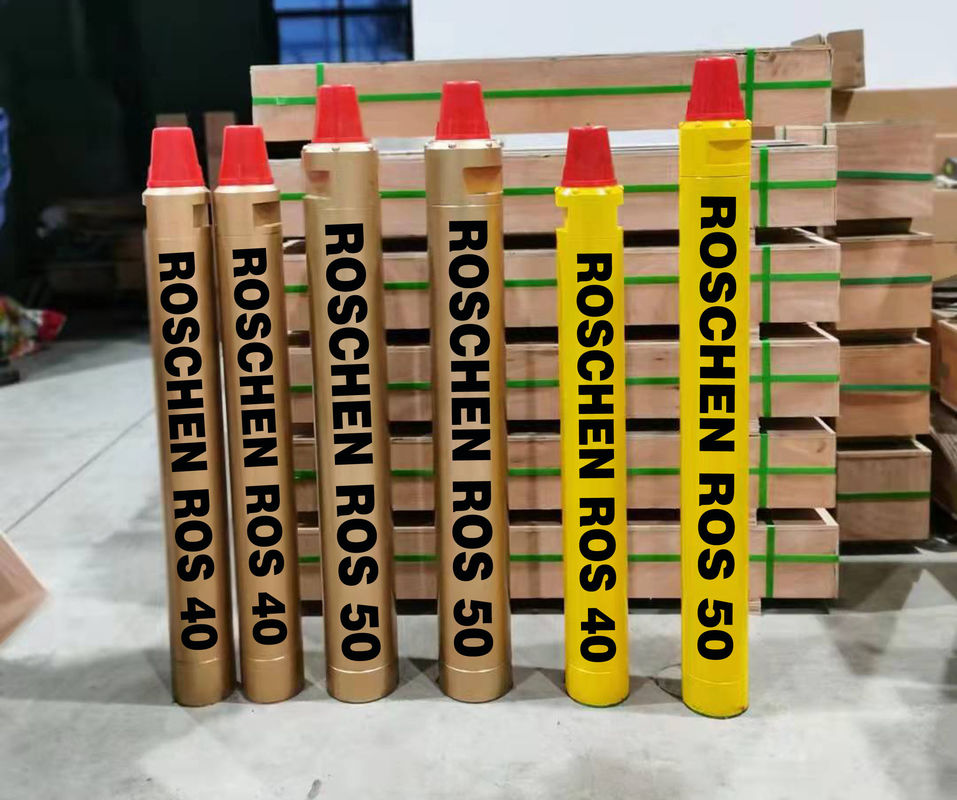

ザ・ホールのハンマーの細部の下
