Atlas Copcoの風変りな重荷の訓練
ODSシステム
重荷の鋭いシステム

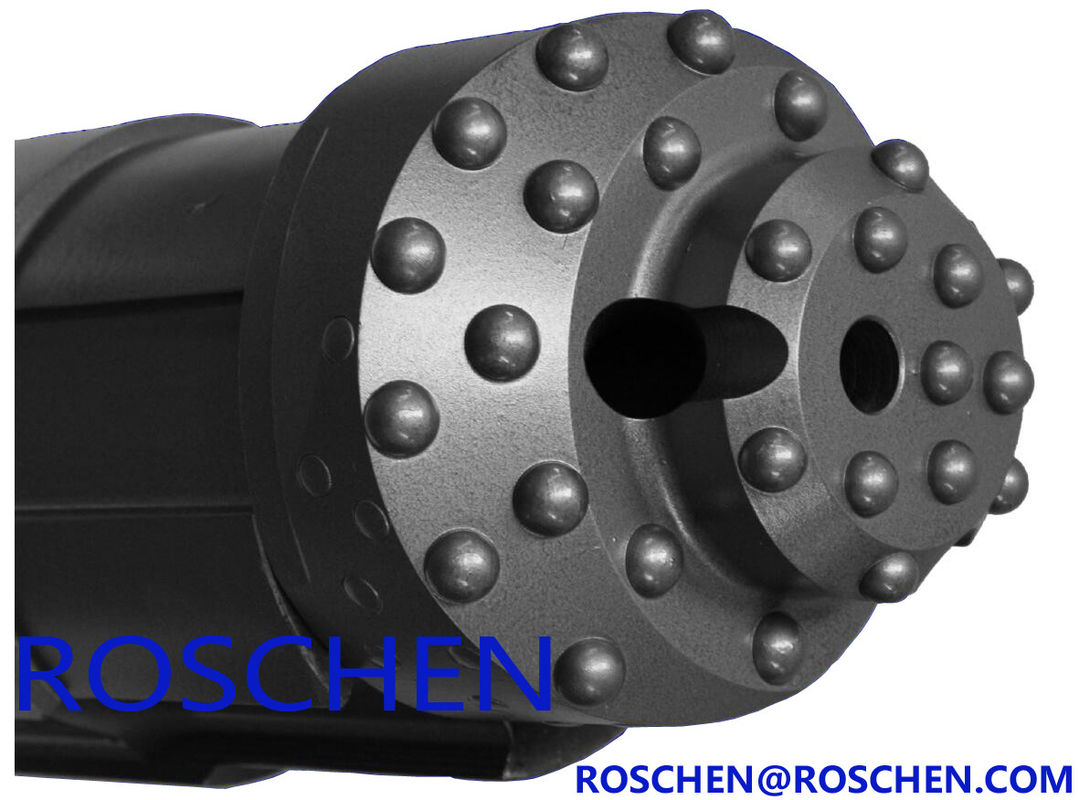

RoschenのODSシステムは不安定なグラウンド・コンディションによって穴の同時訓練そして包装のために、設計されている証明された2部の風変りな重荷鋭いシステムです。
主要特点:
. からのサイズをビット表面へのよりよいエネルギー移動のための273mmの(10 ¾」)直径の簡単な2部の設計に114mm (4 1/2」包装する)ために利用できる
. 不安定なグラウンド・コンディションの最適の鋭い性能
. 風変りなビットは取り替えか改修のために速くそしてすぐに取除くためにことができます
. 「開いた、閉鎖した」ビット ホールダー従って何もの中の整理を締めることは風変りなビットが閉まることを防ぐことができます
. ODSビットにガイドを風変りなビット助けるあり、よりまっすぐな穴を作り出します肯定的な試験設計が
風変りな包装システム(風変りな重荷の鋭いシステム) | |||||||||
タイプ | 包装Recom.Size (mm) | 最低の内部Dia.ofの包装靴Dia (mm) D | Dia (mm) Cを広げること | DTHのハンマー | ドリル管 | 部品番号。 | |||
Max.OD (a) | Min.ID (b) | 関係の糸 | O.D. (mm) | 平らなレンチ(mm) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8" Reg | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8" Reg | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
代表団40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8" Reg | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
代表団50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2」Reg | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
代表団60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2」Reg | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
代表団60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2」Reg | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
代表団80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2」Reg | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |
ODEX
ROSCHENはODEX445にODEX90にはじまってODEXの風変りな重荷の鋭いシステムを、作り出します。このスリー ピースのシステムはパイロット・ビット、リーマー、ガイド装置で構成します。ROSCHEN ODEXの重荷の鋭いシステムは健康な訓練および鉱山からのいろいろな適用で広く利用されています固定および場所の調査を揺するために。
Advtanges:
- 切断の急速な取り外し;抵抗力がある造岩の高い浸透率、特に;
- 訓練の間の容易な土および地下水の見本抽出;
- 形成の指定深さで収穫の見積もりを測定すること可能;
- ケービングの危険度が高いののunconsolidated形成で有利
適用範囲:
それは鋭い井戸、地熱井戸、短いmircoの山、建物、ダムおよび港のプロジェクトの中型のミニ タイプのグラウトを詰める穴のために適しています。
1。開始をあけるとき、リーマーは振り、穴あけ工具アセンブリの後ろで滑るには包装の管のための操縦者穴を十分に広く広げます。
2。必須の深さが達されるとき、回転はリーマーが振れるとすぐに、注意深く逆転しま、包装を通して抜かれるように穴あけ工具アセンブリがします。
3.ドリル孔で去る包装の管はセメントのグラウトか他のシーリング代理店によって穴の底で密封されるべきです。
4.あくことは慣習的な訓練を使用して基岩の望ましい深さに続きます。
