| 起源の場所 | 中国 |
| ブランド名 | ROSCHEN |
| 証明 | ISO |
| モデル番号 | RS1000 |
Ns-DMA/B 電子傾斜計 - 傾斜角、ボーリング掘削の方向測定用

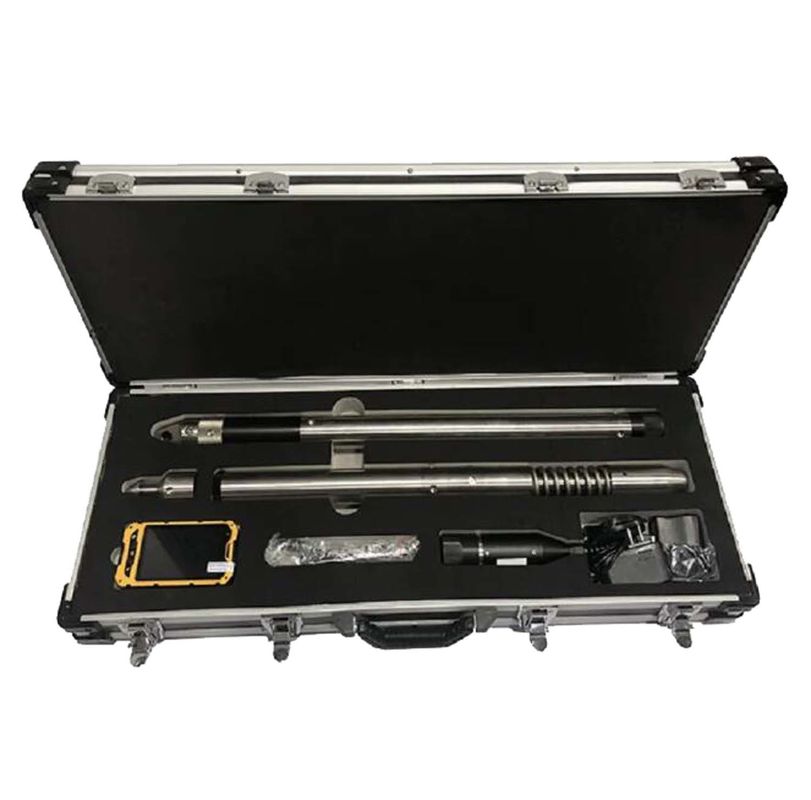

Ns-DMA/B 電子傾斜計
製品説明
NS-DMA/B 電子傾斜計
1.1 機能と用途
掘削孔の末端または掘削中の特定の場所における傾斜角、磁気作用面の方向、および高サイド作用面の方向を測定。
石油、炭鉱、灌漑施設などの分野における坑井掘削の調査に広く適用されています。
1.2 特徴
Ø さまざまな操作目的:
さまざまな外部プロテクターを装備することで、吊り下げ測定または自己浮遊測定のいずれの調査目的にも対応します。
Ø 高精度と信頼性:
傾斜計の主要部分として、耐衝撃加速度センサーは、高直線性、小さな温度ドリフト、良好な再現性などの特性を備えています。
Ø 電源オフ保護:
振動や圧力による電源障害は、操作の中断やデータ損失を引き起こしません。
Ø 動的性能:
動的性能と静的性能のいずれにおいても、優れたデータ収集と処理を行います。
Ø 耐衝撃性と耐衝撃性:
外部マルチ振動抵抗バッファ、ラジアルとアキシアルの両方。
Ø 低温環境に適しています: -40℃での正常な性能
Ø 深井戸測定:
断熱プロテクターを装備し、250℃、125MPa以下で正常に動作します。
1.3 仕様:
Ф32 および Ф27
1.4 使用条件:
温度: -40℃～125℃（断熱プロテクター使用時は最大250℃）;
耐衝撃性: ≤4.5g、10～100Hz
耐衝撃性: ≤2000g、0.5ms
2. 技術パラメータ
| 項目 | 範囲 | 精度 | 条件 |
| 傾斜 | 0～180° | ±0.1° | |
| 方位 | 0～360° | ±0.5° | 井戸傾斜≥6° |
| 高サイド作用面 | 0～360° | ±0.1° | 井戸傾斜≥6° |
| 磁気作用面 | 0～360° | ±0.5° | 井戸傾斜≤8° |
| 温度 | -40～125ºC | ±1ºC |
その他のパラメータ
電圧: DC6V～DC8V
電流: DC5V以下、スタンバイ状態≤30mA、データ収集≤150mA
温度: -40～125℃
耐衝撃性: 2000g、0.5ms。
耐衝撃性: 10g、20～100Hz。
動的性能: 振動加速度が3g、周波数が20Hzの場合、可能な傾斜誤差: 静的測定と比較して≤0.2°
遅延範囲: 1～99分、最小1分;
間隔範囲: 1～99秒、最小1秒（マルチショットのみ）
最大サンプリング: 3600ポイント（マルチショットのみ）
連続稼働時間: 最小20時間（マルチショットのみ）
3. 充電式バッテリーバレル
シングルショット用
電圧出力: DC7.2V。
電流出力: ≥500mAh
動作温度: -40～125℃
充電または放電回数: ≥800回
充電時間: 2～4時間
放電時間: ≥30分
マルチショット用
電圧出力: DC6V
電流出力: ≥2000mAh
動作温度: -40～125℃
充電または放電回数: ≥800回
充電時間: 16～17時間
放電時間: ≥12時間
