API 7-1 4-3/4" 低穴掘削泥モーター
API 7-1 4-3/4" 低穴掘削泥モーター
製品説明

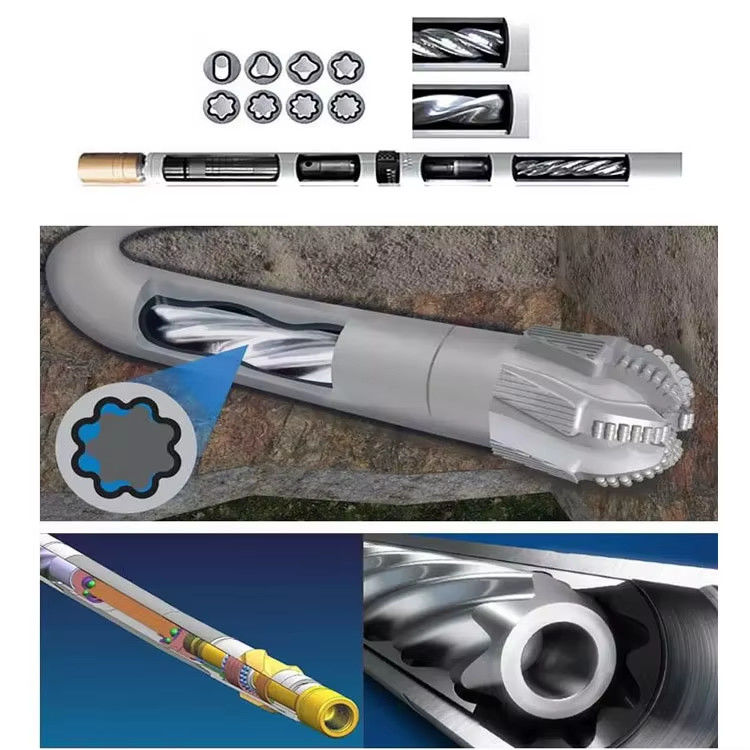

API 掘削 中国 掘削泥モーターは泥で動かす掘削道具の一種です.泥ポンプからの泥はバイパスバルブを通ってモーターに入ります.そしてエンジンの入口と出口の間の圧力が落ちる,そのような圧力の低下は,モーターローターを回転させ,モントルと回転速度をユニバーサルシャフトとトランスミッションシャフトによってビットに転送します.ダウンホールモーターのプロパティは主にそのプロパティパラメータに依存. この製品は,伝統的な技術によって発生したローターのコーティングを避けるために,高級かつ新しいコーティング技術を使用します. その強さと寿命は大幅に改善されています.方向性ドリル 水平ドリルに適用されます,複合掘削,クラスタ井,サイドトラック井,井の作業等
井戸サイズ1 7/8′′~26′′の様々なダウンホールモーター組成で, 24つの主要寸法仕様 (ステータルの外径によって識別される): 1-11/16′′,2-1/8′′,2-3/8′′,2-7/8′′,3-1/8′′,3-1/2′′,3-3/4インチ4′′,4-1/8′′,4-3/4′′,5′′,5-1/4′′,5-7/8′′,6-1/4′′,6-1/2′′,6-3/4′′,7-1/4′′,7-3/4′′,8′′,8-1/4′′,8-1/2′′,9′′,9-5/8′′,11-1/4′′
構造形態は,直線,単曲折,二曲折,角度調節等を含む. 耐熱温度範囲は250°F (120°C) または250°F (120°C) 以下からなる.そして250°F (120°C) から355°F (180°C) の間油性泥抵抗モーターや 飽和塩水泥抵抗モーターなど 仕様も提供できます
テクニカルパラメータ
製品パラメータ 掘削モーター,掘削モーター,泥モーター,掘削モーター
4-3/4インチOD泥モーターモデルには,以下が含まれます.
5LZ120x7.0 ((II), 5LZ120x7.0-4.55LZ120×7.0V 7LZ120×7.0-227LZ120×7.0-297LZ120×7.0−38
| タイプ | 5LZ73 × 70 | 5LZ89 7 について0 | 5LZ95 7 について0 | 7LZ95 35 | 9LZ95×70 | 5LZ120 × 70 | |
| 穴の大きさ | ほら | 95~121 | 114〜152 | 118~152 | 118~152 | 118~152 | 149~200 |
| 中へ | 33/4~43/4 | 41/2~6 | 45/8~6 | 45/8~6 | 45/8~6 | 57/8~77/8 | |
| 糸の種類 | トップ | 23/8"REG | 23/8"REG | 27/8"REG | 27/8"TBG | 27/8"REG | 31/2"REG |
| 底部 | 23/8"REG | 23/8"REG | 27/8"REG | 27/8"REG | 27/8"REG | 31/2"REG | |
| ノズルの圧力低下 | MPa | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~35 | 1.4~7 | 1.4~7 |
| Flow を推奨する | L/S | 3~8 | 3~8 | 7~12 | 7~11 | 6~10 | 9~14 |
| 少し回転している | R/分 | 109~291 | 95~200 | 90~195 | 120~240 | 90~200 | 95~200 |
| モーター圧力低下 | MPa | 2.4 | 2.4 | 3.2 | 2.4 | 2.4 | 3.2 |
| 作業トルク | N.M | 460 | 628〜838 | 1260~1630年 | 723~960 | 750~1020 | 1480~1820年 |
| 遅延トルク | N.M | 650 | 1300 | 2200 | 1500 | 1550 | 2440 |
| 出力 | KW | 4.7~125 | 7.3~153 | 13.6~295 | 18~24歳 | 8.3~185 | 16.4~345 |
| 推奨ビット重量 | T | 4.7~125 | 2 | 2.5 | 1 | 2.5 | 3 |
| 最大ビット重量 | T | 2.5 | 3 | 5 | 1.5 | 5 | 5 |
| 長さ | ストレート | 3450 | 3570 | 4450 | 2500 | 3590 | 5085 |
| (mm) | 単曲線 | 3450 | 4675 | 3590 | 5335 | ||
| 体重 | ストレート | 100 | 98 | 140 | 89 | 120 | 390 |
| (kg) | 単曲線 | 102 | 150 | 120 | 420 | ||
| タイプ | 5LZ165 × 70 | 5LZ165 × 70 | 5LZ172 × 70 | 5LZ197 × 70 | 5LZ210 × 70 | 5LZ244 70 | |
| 穴の大きさ | ほら | 213〜251 | 213〜251 | 213〜251 | 251~311 | 251~375 | 311~445 |
| 中へ | 83/8~97/8 | 83/8~97/8 | 83/8~97/8 | 97/8~121/4 | 97/8~143/4 | 121/4~171/4 | |
| 糸の種類 | トップ | 41/2"REG | 41/2"REG | 41/2"REG | 51/2"REG | 65/8"REG | 65/8"REG |
| 底部 | 41/2"REG | 41/2"REG | 41/2"REG | 65/8"REG | 65/8"REG | 75/8"REG | |
| ノズルの圧力低下 | MPa | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 |
| Flow を推奨する | L/s | 20~28 | 20~28 | 25~35 | 25~57 | 35~50 | 50~75 |
| 少し回転している | R/分 | 90~160 | 80~150 | 90~160 | 86~196 | 100~160 | 100~160 |
| モーター圧力低下 | MPa | 2.4 | 3.2 | 4 | 4 | 4 | 4 |
| 作業トルク | N.m | 2750~3960 | 3860~4980 | 5860~6970 | 7800~9350 | 9980~11900 | 12870~13970 |
| 遅延トルク | N.m | 6300 | 8470 | 11550 | 18690 | 19600 | 23000 |
| 出力 | クワット | 31.6~562 | 37~69歳4 | 60.4~1074 | 70~160 | 115〜183 | 140〜225 |
| 推奨ビット重量 | T | 8 | 8 | 10 | 16 | 17 | 18 |
| 最大ビット重量 | T | 16 | 16 | 16 | 24 | 28 | 30 |
| 長さ | ストレート | 5930 | 6830 | 7230 | 8470 | 8400 | 9060 |
| (mm) | 単曲線 | 6180 | 7080 | 7480 | 8720 | 8660 | 9320 |
| 体重 | ストレート | 742 | 820 | 930 | 1140 | 1460 | 1980 |
| (kg) | 単曲線 | 772 | 850 | 970 | 1195 | 1520 | 2050 |
よくある質問
どう注文する?
詳細な項目説明やモデル番号を添付して 問い合わせください
荷造りの需要がない場合は 標準の荷造りとして 輸出します
注文フォームの記入を申し出ます.ご提供した情報に基づいて,最も適したモデルをお勧めします.
詳細の要求を 送って頂きます
品質の良い商品を期待できますか?
すべての生産と加工は,ISO 9001:2008とAPI標準に厳格に準拠しています.同時に,品質を保証する成熟した生産技術が国際要求を満たしています.我々は第三者による検査も歓迎しますBV,SGS,TUVなど
支払い前に知りたい情報:
1支払方法:
T/T (テレグラフ送金) またはL/C
2送料方式
サンプルオーダー:我々は,DHL/UPS/TNT/FEDEXのような宅配便のエクスプレスまたは空気で提案します.
批量注文:航空または海で提案します.
3品質管理
経験豊富なQCがいます
発送前に厳格な検査とテストが行われます
