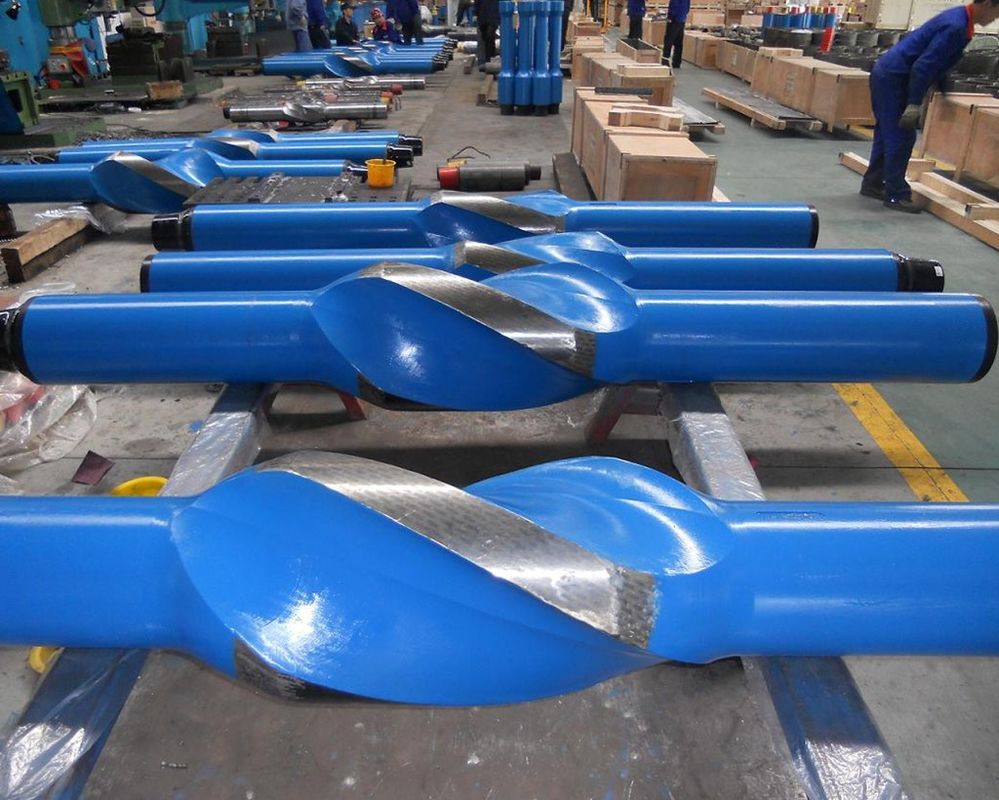

15インチのヘビーデューティードリルスタビライザー、硬質タングステンカーバイド面、API認定標準





17 1/2インチの高耐久性ドリルスタビライザー、硬質タングステンカーバイド面、API認定標準





ヘビーデューティー掘削スタビライザー - API 認定および現場で実証済み



Roschen は、高品質の API 安定剤を中国の製造拠点から直接、現地サプライヤーよりも大幅に安い価格でお届けします。



高品質の AISI 4145H または非磁性ステンレス鋼から API 仕様 7-1 に従って機械加工された当社の掘削スタビライザーは、最も頑丈な製品の 1 つです。





主な仕様
標準	API仕様7-1
種類	一体型ブレード、溶接ブレード、交換可能なスリーブ、非回転
ポジション	ニアビット（ボックス/ボックス）、ドリルカラーストリング（ボックス/ピン）
鋼種	改良AISI 4145H、非磁性（非磁性）
ハードフェーシング	HF1000 - HF5000





コンテンツの概要

1. あらゆる掘削用途に対応するスタビライザー
1). インテグラルブレードスタビライザー（IBS）
2). 溶接ブレードスタビライザー
3). 交換可能なスリーブスタビライザー
4). 非回転スリーブスタビライザー（ゴムスリーブスタビライザー）

2. スタビライザーのサイズと接続

3. 利用可能な鋼種
1). AISI 4145H モッドスチール
2). 非磁性（非マグ）鋼

4. ハードフェーシングの種類

5. 注文方法





あらゆる掘削用途に対応するスタビライザー

スタビライザーは、ボトムホールアセンブリの不可欠な部分です。スタビライザーは、ドリルカラーの重量をビットに集中させ、BHA を強化し、ドリルカラーを掘削孔の壁から遠ざけることで、パイプが詰まるリスクを軽減します。


Roschen は、あらゆるボア サイズと構造に対応する幅広いスタビライザーを提供しています。ローラー リーマー、ホール オープナー、キー シート ワイパーなどの特殊スタビライザーもこの選択肢に含まれており、掘削用途に最適なスタビライザーが必ず見つかります。


インテグラルブレードスタビライザー（IBS）
高強度 AISI 4145H または非磁性鋼の単一片から機械加工された一体型ブレード スタビライザー (IBS) により、ブレードが坑井内に落下するリスクが排除されます。


さまざまな角度のスパイラル ブレードまたはストレート ブレードのいずれかを選択できます。スパイラル ブレードは 360° の表面接触を保証し、ストレート ブレードは最大の流体濃度を実現します。


最適なハードフェーシングソリューションを備えた当社の一体型ブレードスタビライザーは、軟らかい地層から研磨性地層まで、ほとんどの地層に適しています。


穴サイズの範囲


ストレートブレードスタビライザー: 5” – 28 1/2”
スパイラルブレードスタビライザー：5インチ～36インチ
スイカスタビライザー：8” – 28”



溶接ブレードスタビライザー

ブレードが鍛造マンドレルに溶接されているため、溶接ブレードスタビライザーは、軟質および中程度の硬質地層用の一体型ブレードスタビライザーの経済的な代替品となります。


全長にわたる熱処理とすべての溶接継ぎ目の徹底した非破壊検査により、最大限の堅牢性が保証されます。

スタビライザーごとに 3 枚または 4 枚のブレードを備えたストレート ブレードとスパイラル ブレードの設計が用意されています。


スタビライザーブレードの種類
Roschen の溶接型および一体型スタビライザーは、次のラップ角度のブレードで利用できます。


. 直刃
オープンスパイラル：180～220°のラップ角度
フルスパイラル：300～350°のラップ角度
タイトスパイラル：500～600°のラップ角度



スパイラルブレードは右利き用ですが、リクエストに応じて左利き用も提供できます。


交換可能なスリーブスタビライザー

交換可能なスリーブ スタビライザーは、単一のマンドレルと交換可能なスリーブで構成されており、ブレードの修理や再調整が不可能な遠隔地に最適です。


スリーブは特別な工具を必要とせず、掘削現場で簡単に交換できます。さらに、1 つのマンドレルをさまざまなサイズのスリーブに使用できるため、設備コストを削減できるという利点もあります。


非回転スリーブスタビライザー（ゴムスリーブスタビライザー）

特殊なポリウレタン製の非回転スリーブ スタビライザーのスリーブは、掘削中にマンドレル上で固定されたままです。これにより、アンダーリーミングなしでドリル ストリングを安定させます。


ゴムスリーブスタビライザーは、他のタイプのスタビライザーに比べてスリーブの摩耗がはるかに少ないため、硬くて摩耗しやすい地層に使用できます。

安全で取り扱いが簡単: スリーブは掘削現場で素早く簡単に交換できます。シームレスな設計により、坑井内でのスリーブの紛失を防ぎます。



スタビライザーのサイズと接続

一般的なスタビライザーの仕様をここに記載します。その他の穴のサイズ、ネックの直径、接続はリクエストに応じて利用可能です。すべての寸法はインチ単位です。




穴のサイズ	ネック直径	接続（文字列とニアビットの両方）
5-1/2	4-1/8 から 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
5-5/8	4-1/8 から 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
5-3/4	4-1/8 から 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
5-7/8	4-1/8 から 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
6	4-1/8 から 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
6-1/8	4-1/8 から 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-1/4	4-1/8 から 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-1/2	4-1/8 から 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-5/8	4-1/8 から 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-3/4	4-1/8 から 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
7-3/8	6-1/4	NC46 (4 IF) · 4-1/2 レギュラー
7-1/2	6-1/4	NC46 (4 IF) · 4-1/2 レギュラー
7-7/8	6-1/4	NC46 (4 IF) · 4-1/2 レギュラー
8-1/4	6-1/4 から 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 レギュラー · 6-5/8 レギュラー
8-3/8	6-1/4 から 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 レギュラー · 6-5/8 レギュラー
8-1/2	6-1/4 から 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 レギュラー · 6-5/8 レギュラー
8-3/4	6-1/4 から 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 レギュラー · 6-5/8 レギュラー
9	6-3/4 から 7-3/4	4-1/2 レギュラー · 6-5/8 レギュラー
9-1/2	6-3/4 から 7-3/4	4-1/2 レギュラー · 6-5/8 レギュラー
9-5/8	6-3/4 から 7-3/4	4-1/2 レギュラー · 6-5/8 レギュラー
9-7/8	6-3/4 から 7-3/4	4-1/2 レギュラー · 6-5/8 レギュラー
10-5/8	6-3/4 から 7-3/4	4-1/2 レギュラー · 6-5/8 レギュラー
11	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
12	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
12-1/4	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
13-1/2	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
14-3/4	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
16	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
16-1/2	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
17	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
17-1/2	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
20	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
22	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
23	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
24	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
26	8〜9.5	NC56 · NC61 · 6-1/2 レギュラー · 6-5/8 レギュラー · 7-5/8 レギュラー
28	9から9.5	7-5/8 レギュラー · 8-5/8 レギュラー
30	9〜10	7-5/8 レギュラー · 8-5/8 レギュラー
36	9-1/2から10	7-5/8 レギュラー · 8-5/8 レギュラー​






利用可能な鋼種

Roschen スタビライザーは、改良 AISI 4145H 鋼または非磁性ステンレス鋼のいずれかから製造できます。

AISI 4145H モッドスチール

AISI 4145H Mod は、特殊なクロムモリブデン鋼グレードです。API 仕様 7 に従って熱処理されており、スタビライザーに高い引張強度、耐衝撃性、耐摩耗性を提供します。


硬度: 285-341 HB (表面から1インチ下)
衝撃強度: 54 J (ASTM A 370 – シャルピーVノッチ)

非磁性（非磁性）鋼

掘削しながらの伐採 (LWD) 作業では、測定機器への磁気干渉を避けるために、スタビライザーとドリル カラーを非磁性ステンレス鋼で作る必要があります。


さらに、ステンレス鋼の底穴ツールは耐腐食性に優れているため、過酷な環境で使用されます。

当社の非磁性スタビライザーには、上記の要件をすべて満たす P530 Mn-Cr-N 品質のステンレス鋼を使用しています。


硬度: 最低260-350 HB HB
衝撃強度：122 J
耐腐食性: ASTM 262 試験基準 E に従ってテストされ合格
透磁率: < 1,001

ハードフェーシングの種類
Roschen は、さまざまなタイプのハードフェーシング (HF 1000 から HF 5000) を使用してスタビライザーを仕上げることができます。どれを選択すればよいか分からない場合は、坑井内の地層特性に基づいて最適なハードフェーシング オプションを見つけるお手伝いをいたします。




HF1000
ニッケル青銅マトリックスに保持された粉砕タングステンカーバイド。3mm の粒径により、炭化物の濃度が高くなり、軟層の掘削に最適です。


HF2000
台形の炭化タングステン インサートが焼結炭化ニッケル青銅マトリックスに保持されています。これにより炭化物の被覆深度が増し、研磨層での高偏差掘削に最適です。


HF3000
研磨層に最適な粉末スプレー堆積物にセットされたタングステンカーバイドインサート。非磁性スタビライザーに推奨


HF4000
タングステン カーバイド インサート (ボタン タイプ)。インサートは、冷間挿入を可能にし、ぴったりとフィットするように開発されています。ブレードの下部 3 分の 1 と先端にインサートを集中させることで、表面接触が増加し、摩耗の激しい地層での摩耗が軽減されます。


HF5000
この酸素アセチレンプロセスは、ニッケルクロムマトリックスに保持されたさまざまなサイズの強靭な溶融炭化物粒子を適用し、優れた結合特性と優れた表面摩耗特性を実現します。表面硬度レベルは 40 HRC 以上です。350°C を超える地熱用途に最適です。






注文方法は？

以下のリストには、API 安定剤の注文や問い合わせに必要な情報が記載されています。必要な仕様がすべて手元になくても心配はいりません。お持ちの情報をお送りいただければ、あとはお客様と一緒に考えます。


スタビライザーに関する必須情報


スタビライザータイプ: 一体型、溶接型、交換可能型、または非回転型
ドリルストリングの位置: ストリングまたはビット付近
ラップ: タイトスパイラル、フルスパイラル、オープンスパイラル、ストレート
穴径: ドリルビットサイズと同じ
ネック径: ドリルカラーサイズと同じ
接続: ドリルカラーの接続、および (ニアビットスタビライザーの場合) ドリルビットの接続と同じです。
スチール：AISI 4145Hまたは非磁性
ハードフェーシング: HF-1000からHF-5000まで



オプション要件

ISO 10424-2 (API 仕様 7-2) に準拠した接続応力緩和機能
. 接続冷間加工
接続面処理: 非磁性スタビライザーのみオプション
フロートバルブリセス：ニアビットスタビライザーのみ
左巻きスパイラル: スパイラルブレードスタビライザーのみ
