3.5インチ ダウンザホール DTHハンマー DHD3.5 / Cop32 タイプ
キーワード: ダウンザホールドリル, エレベーターダウンザホール, ダウンザホールハンマービット, リバードリルダウンザホールハンマー, 水井戸掘削ハンマーリルシステム, ダウンザホールフェイスブック, ダウンインアホールウィキペディア, 水が穴に落ちる, ドリル機器, 掘削機器, 掘削リグ, ハンマードリル, 水井戸掘削リグ, 掘削機, 掘削工具, ロックドリル, トリコンビット, ドリルマシン, ダウンザホール (DTH) ハンマービット, DTHハンマー - アメリカウエストドリリング
名前: ダウンザホールハンマー, DTHハンマー
用途: ダウンザホール掘削, DTH掘削
モデル: アトラスコプコ セコロック DTHハンマー
材料: 高マンガン鋼
機械: 油圧クローラー掘削リグ
工具: ダウンザホール掘削工具
シリーズ: セコロック コップハンマー
ドリル: ダウンザホールハンマー掘削, DTH掘削
掘削: 水井戸掘削
プロジェクト: コア掘削, 鉱山岩盤掘削
ダウンザホールハンマー
DTH（ダウンザホール）ハンマーは、さまざまな種類の岩盤を掘削するために使用され、その種類は初期の発破孔掘削の当初の構想をはるかに超えて拡張し続けています。
ダウンザホールとは、ドリルストリングの頂部でハンマーを打つドリフターハンマーと比較して、ハンマーアクションが発生する場所を指します。DTHハンマーのピストンは常にドリルビットに直接接触し、ドリフター（トップハンマー）リグの場合のように、ハンマーが深くなるにつれて伝達エネルギーの損失は一般的にありません。
ロスヘンは、さまざまな掘削作業に適した幅広いDTHハンマーを提供しています。当社のダウンザホールハンマーは、最も汎用性が高く、コスト効率の高い岩盤掘削方法を提供します。
ロスヘンDTHハンマーは、低エネルギー損失で強力な衝撃エネルギーを伝達します。これにより、良好な岩盤破砕、高い貫入速度、高い生産性が得られます。この装置は、最適な穴品質、信頼性、長寿命、そして最高の破砕結果と低い総運転コストを提供するように設計されています。
ロスヘンハンマーは柔軟性があり、さまざまな業界標準のシャンクデザインと幅広い標準サイズのハンマーで動作するように設計されています。お客様の用途に関わらず、ロスヘンはお客様の要件に合ったソリューションを提供します。
利点:
1. 高出力と空気効率を備えた高度なハンマー設計により、生産性が向上します
2. カスタマイズされた製品提供により、すべての用途と条件に対応します
3. 簡単なサービスとメンテナンス設計により、機械のダウンタイムが削減されます
4. ジェネリックおよびプロプライエタリなシャンクオプションにより、柔軟性と信頼性が得られます
ロスヘン 4インチおよび5インチハンマーシリーズ
長年の業界経験により、ロスヘンの実績のあるハンマーは、実績のある設計に基づいています。その良い例が、最適化されたエネルギー効率、高い衝撃力、およびさまざまな地盤条件での生産性を備えた特許取得済みの機能を備えた4インチおよび5インチハンマーの範囲です。
3インチ DTHハンマー仕様:
モデル: DHD3.5, COP32, QL30, Mission30, Mach303
| 説明 |
DHD3.5 |
| 長さ（ビットなし） |
930mm |
| 重量（ビットなし） |
25.0kg |
| 外径 |
82mm |
| ビットシャンク |
DHD3.5 |
| ビット径 |
90-110mm |
| 3 1/2" - 4 5/16" |
| 接続ねじ |
API 2 3/8" Reg |
| 空気圧 |
1.0-1.5Mpa |
ROSCHEN RCハンマー技術データ:
| ROSCHEN DTHハンマー仕様 |
| ハンマーサイズ |
ビットシャンク |
ROSCHENコード |
接続ねじ |
適合ビット |
作動圧力 |
空気消費量 |
| 2" |
BR2 |
ROS 11 |
RD50ボックス |
Ø70-Ø90mm |
0.7-1.75Mpa |
0.7Mpa |
4.5m3/min |
| ROS 22 |
1.0Mpa |
4m3/min |
| |
1.4Mpa |
5m3/min |
| 3" |
DHD3.5 |
ROS 32 |
API 2-3/8" Reg |
Ø90-Ø110mm |
1.0-1.5Mpa |
1.0Mpa |
4.5m3/min |
| COP32/COP34 |
| M30 |
1.5Mpa |
9m3/min |
| 4" |
DHD340 |
ROS 34 |
API 2-3/8" Reg |
Ø110-Ø135mm |
1.0-2.5Mpa |
1.0Mpa |
6m3/min |
| COP44 |
| QL40 |
| SD4 |
1.8Mpa |
10m3/min |
| M40 |
2.4Mpa |
15m3/min |
| 5" |
DHD350 |
ROS 52 |
API 2-3/8"Reg/ API 3-1/2" Reg |
Ø135-Ø155mm |
1.0-2.5Mpa |
1.0Mpa |
9m3/min |
| COP54 |
ROS 54 |
| QL50 |
|
| SD5 |
|
1.8Mpa |
15m3/min |
| M50 |
|
2.4Mpa |
23m3/min |
| 6" |
DHD360 |
ROS 62 |
API 3-1/2" Reg |
Ø155-Ø190mm |
1.0-2.5Mpa |
1.0Mpa |
10m3/min |
| COP64 |
ROS 64 |
| QL60 |
|
| SD6 |
|
1.8Mpa |
20m3/min |
| M60 |
|
2.4Mpa |
28.5m3/min |
| 8" |
DHD380 |
ROS 82 |
API 4-1/2" Reg |
Ø195-Ø254mm |
1.0-2.5Mpa |
1.0Mpa |
15m3/min |
| COP84 |
ROS 84 |
| QL80 |
|
1.8Mpa |
26m3/min |
| SD8 |
|
2.4Mpa |
34m3/min |
| M80/M85 |
|
| 10" |
SD10 |
ROS 100 |
API 6-5/8" Reg |
Ø254-Ø311mm |
1.0-2.5Mpa |
1.0Mpa |
22m3/min |
| Numa100 |
1.8Mpa |
40m3/min |
| ROS 100 |
2.4Mpa |
55m3/min |
| 12" |
DHD1120 |
ROS 120 |
API 6-5/8" Reg |
Ø305-Ø445mm |
1.0-2.5Mpa |
1.0Mpa |
30m3/min |
| SD12 |
1.8Mpa |
56m3/min |
| Numa120 |
2.4Mpa |
78m3/min |
| 注記: |
| Metzke、Remetねじが利用可能です！ |
| DTHハンマーの特別なタイプのシャンクはリクエストに応じて利用可能です。 |
その他の利用可能なシャンク:
3.5インチハンマー、シャンク: DHD3.5 / Bulroc BR3 / COP32 / QL30 / M30 / Mach303
4インチハンマー、IR DHD340A / SD4 / COP44 / QL40 / Bulroc BR4 / M40 / Mach44シャンク
5インチハンマー、IR DHD350R / SD5 / COP54 / Bulroc BR5 / QL50 / M50 / Mach50シャンク
6インチハンマー、IR DHD360 / SD6 / COP64 / Bulroc BR6 / QL60 / M60シャンク
8インチハンマー、IR DHD380 / SD8 / COP84 / QL80シャンク
10インチハンマー、SD10 / Numa100シャンク
12インチハンマー、IR DHD1120 / SD12 / Numa120 / Numa125シャンク
15インチハンマー、SD15シャンク
また、関連製品としてDTHボタンビット、ODEX、シンメトリックオーバーバーストシステム、スライドブロック掘削システムなども提供しており、DTH掘削パイプは各種ねじAPI REG、API IF、BECOなどに対応しています。

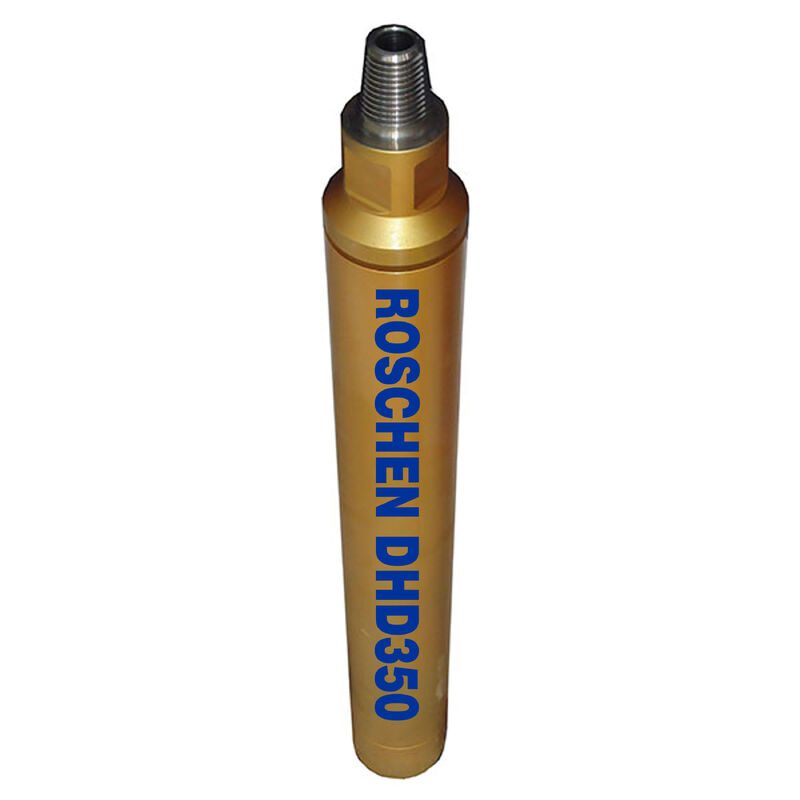

製品写真
品質保証:
当社のハンマーは高品質のスチール製で、すべてのスペアパーツは出荷前に厳密に検査されています。苦情やご提案には迅速に対応いたします。
パッケージ:
製品を保護し、輸送中の損傷を避けるために、輸出用に合板ケースとパレットを使用しています。特別なご要望に応じてパッケージをカスタマイズすることも可能です。
生産時間:
通常、生産時間は15〜25日です。
輸送:
ご要望に応じて、空輸、速達、または海上輸送で対応いたします。
