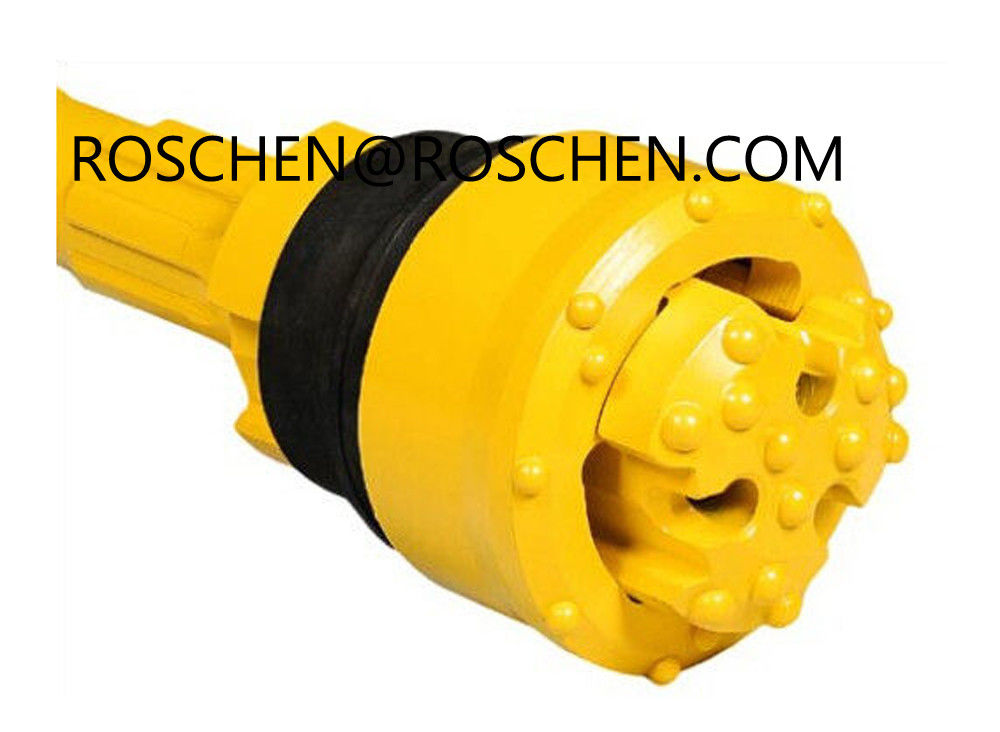

重荷の穴あけ工具の重荷の訓練システム70mm - 400mm OD
Stratexのドリル システム
Stratexのドリル システム(SDS)は包装された穴が要求される条件のために設計されている重荷の訓練システムである。倒れる穴は重荷の訓練を、無くなった鋭い装置およびダウンタイムと高くしがちである。
穴あけ機および訓練建築業者と協同してこれらの問題を克服するために、SDSは開発された。リング(DOR)穴あけ工具を離れた特許を取られた風変りな設計そして低下は慣習的なハンマー・ドリル システムと穴で同時に下がるべきドリルのひもおよび包装を可能にする。
SDS風変りな設計されていたビットは外側に回り、柔らかく、砂利タイプの層か緩い石で正常で鋭い操作の陥没、流出および共通他の問題避ける包装より大口径の穴をあける。世界の重荷の90%以来訓練は緩い層に、SDSの潜在的な利用である巨大ある。
指名深さに達した後、SDSリーマー ビットは回転の方向を逆転させることと先を細くすることがあり、全体のdrill-stringの容易な取り外しのための包装に引き込むリーマー ビットの張力を適用することによって引き込む。これは他の適用または取り外しのための包装を後日去る。SDS方法は平目地の通された管または溶接タイプの包装との使用のために設計され、いろいろ異なった包装の壁厚さにサイズを少し提供する。
SDSの利点:
適用:
SDSと利用できる付属品:
重荷のドリル システム
Stratexシステムのアセンブリ
Stratexの訓練方法は空気回転式掘削装置およびほとんどの製造業者のdownholeのハンマーによって使用される。ドリル棒は転換の潜水艦か旋回装置の潜水艦を使用して装備上ドライブに接続される。ドリル棒は同じ方法によってdown-holeのハンマーにそれから接続される。チャックのナットおよび割れ目リングはガイド装置すねを挿入するために取除かれ、割れたリングおよびチャックのナットを取り替えることによってしっかり止められている。 リーマー ビットは、閉鎖した位置で包装靴に、今挿入される。打楽器のハンマーが穴の底にあるので、包装の管をおろすために働く穴あけ工具の上で直接、力は包装靴を通って移る。ドリルからの排気は包装の管に付す排出の頭部を通してドリル棒と包装の壁の間のそれらを強制するガイド装置の果樹園を通して緩い切断の方向を変える。排出の頭部の使用によって、訓練はだけでなく、より安全また環境的に洗剤でありではない。取り外しの切断を援助するのに泡か水とStratexが使用することができる。
よい洗い流すこと
よい洗い流すことはあらゆる巧妙で鋭い操作とまたは重荷の訓練システムの使用で必要である。Stratexシステムはすばらしい環状の速度と切断を取除くリーマー ビットの表面を渡る真空を作成するガイド装置の上下で空気ジェット機を提供する。大半が穴から取除かれる粉体に切断を押しつぶす操縦者およびリーマーによってかまれる行為の側面に沿うゲージの炭化物。残りの切断は穴から得られるべきより少ない材料を去るキャビティの壁に再び強制される。 |
|
|
利点:
|
|
空気速度は有効な穴のクリーニングのために重要である。1分あたり4000フィートの最低の帰りの空気速度は好ましい。ドリル管とドリル孔、また圧縮機容量間の環状スペースは空気速度を定める。1分あたりフィートの環状の空気速度は次の方式と空気消費および環状区域が知られていれば計算することができる:
環状の空気速度(fpm) = |
自由大気消費された(cfm) x 144 |
|
環状区域(スクエア。。) * |
*annular区域= .7854 x (穴径-ドリル管OD)
次の洗い流す媒体はまた有用である:
注:泡に切断を持ち上げる機能があり、穴の壁を安定させ、そしてより容易な包装の浸透に潤滑を提供する。泡にまたよいがあり性能をほとんどのタイプの粘土であける。
Stratexのドリル システム
訓練棒
|
ワイパー カバー 排出ボディ 排出クランプ 空白の包装の端 アダプター クランプ 取り替え可能なグリッパー Pinの端 ボックス部 包装 ハンマーのすね ガイド装置 包装靴 リーマー ビット |
Stratexシステムは風変りなシャフトの完全な開位置に右へ半分の回転を回すことによって外側に動くワンピースのリーマーそしてパイロット・ビットを利用する。 このリーマー パイロット・ビット システムは包装の直径より大口径の穴を開ける。包装はリーマーのパイロット・ビット ドリルとして穴に同時に下がる。パイロット・ビットは10から40のrpmでハンマーによってあいている間回る。 指名鋭い深さが達されるとき、リーマーのパイロット・ビット システムは包装にわずかな張力を適用し、鋭い回転の方向を逆転させることによって引き込む。リーマー パイロット・ビット システムの設計はパイロット・ビットの損失を事実上不可能にする閉鎖した忍耐方法を組み込む。このかまれたシステムは、閉鎖した位置で包装靴および包装を通して、容易に取除かれる。 |
||
働き
|
引き込められる
|
|
望遠鏡の訓練
はめ込み鋭い方法を使用して深い深さを達成できる。
あるひものサンプルは次の通りある: |
365 |
240 |
190 |
140 |
90 |
|
365 |
215 |
165 |
115 |
|
|
365 |
215 |
140 |
90 |
|
Stratexの包装深さは形成、鋭い装置および訓練人員の経験のタイプによって500フィートまたはdown-holeのハンマー版との多くに達することができる。
穴の深さ
Stratexシステム(mm) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
365 |
正常な最高-穴の深さ(ft) |
200 |
250 |
300 |
500 |
500 |
500 |
500 |
- |
- |
- |
Stratexの訓練方法
最終的で鋭い方法
穴あけ機のための穴あけ機によって設計されていた重荷の訓練方法。最も少なく期待された場合重荷の物質的な殴打。準備されなさい。使用Stratex!
特許を取られたStratexのドリル システム:
|
1. 厳しい品質管理の良質材料から製造されたワンピースのすねおよびガイド装置。 2. 空気ジェット機がリーマーのパイロット・ビット操作の開始そして引き込みの機能不全およびリーマー パイロット・ビット システムの上の切断の清算を防ぐのに使用されている。 3. 密封される風変りなビットを外側に回すか、または包装に引き込めることの容易さのためのシステムに耐える。 4. 靴が付いている包装:包装は明白なか通された端と供給されるかもしれない。 5. 切断を取り除き、完全で鋭い表面接触を保障するロック システムの上の溝があるバイパス直接。 6. リーマー ビットの先を細くされた肩は包装にリーマー ビットの引き込むことのくるみ式製本そして援助を除去する。 7. 厳しい品質管理の良質材料から、製造されたワンピースのリーマーそしてパイロット・ビット。 8. 頑丈な、ワンピースの操縦者およびリーマー ビットのゲージの保護炭化物。 9. 頑丈な操縦者およびリーマー ビットのドームの炭化物。 |
|
同心の訓練が条件である時使用される:
製造業者の推薦および指定と共に使用されて*When。 |
リーマーの下の断崖リング
用具 |
包装 |
体言 |
包装 |
包装 |
穴 |
70のmm |
3.5 |
3.0 |
.216 |
2.75 |
3.75 |
80のmm |
4.0 |
3.5 |
.266 |
3.125 |
4.875 |
90のmm |
4.5 |
4.0 |
.237 |
3.625 |
5.0 |
115のmm |
5.563 |
5.0 |
.258 |
4.5 |
6.125 |
140のmm |
6.625 |
6.0 |
.280 |
5.5 |
7.5 |
165のmm |
7.625 |
7.0 |
.301 |
6.5 |
8.75 |
190のmm |
8.625 |
8.0 |
.322 |
7.5 |
9.75 |
210のmm |
9.625 |
9.0 |
.342 |
8.350 |
11.0 |
215のmm |
10.0 |
9.5 |
.350 |
8.625 |
11.125 |
240のmm |
10.75 |
10.0 |
.365 |
9.525 |
11.25 |
30年以上卓越性および耐久性の用具
|
Stratexのドリル システムのための推薦された最高の空気圧 最高はdown-holeのハンマーとのStratexの訓練のための空気圧をである210のpsiに匹敵する12棒推薦した。 回転速度はあくStratexビットおよび形成のサイズによって決まる。回転速度は形成変更として変わらなければならないかもしれない。テーブルはStratexのさまざまなサイズのための推薦された回転速度を示したものだ。 |
推薦された回転速度
Stratexシステム(mm) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
速度(rpm) |
20 - 40 |
10 - 25 |
掘削装置はStratexとあくことのための十分なトルクがなければならない。テーブルはさまざまなStratexビット サイズのための推薦された回転速度を示したものだ。
穴の深さ
Stratexシステム(mm) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
最低のトルク(ft/lb) |
570 |
600 |
663 |
1470 |
2200 |
2950 |
4000 |
4000 |
4000 |
7000 |
「ROSCHENは包装の壁のサイズに関しては最も広い範囲の柔軟性を提供する
ユーザーによってそれに需要が高いの作る厚さ。のために完全な、準備ができたすべてのシステム
週または2の他の製造業者によって」会うことができない時間枠の内の転売。
重荷の訓練用具上のStratex:サイズおよび技術的な図表
用具のサイズ |
包装のサイズ |
ドライブ靴I.D。 |
ドライブ靴の長さ |
包装の間隔へのガイド |
広げられた直径 |
かんだ |
包装の間隔へのガイド |
||
わずかなサイズ |
O.D. |
壁 |
|||||||
70 |
3 |
3.50 |
.216 |
2.750 |
2.5 |
4.25 |
3.75 |
2.75 |
2.968 |
80 |
3.5 |
4.0 |
.237 |
3.156 |
2.75 |
4.5 |
4.375 |
3 |
3.437 |
90 |
4 |
4.5 |
.247 |
3.650 |
3.5 |
5 |
5 |
3.5 |
3.937 |
110 |
5 |
5.562 |
.375 |
4.375 |
5.5 |
7.50 |
6.125 |
4.25 |
4.75 |
115 |
5 |
5.562 |
.258 |
4.575 |
5.5 |
7.50 |
6.125 |
4.25 |
4.937 |
132 |
6 |
6.625 |
.432 |
5.188 |
5 |
7.75 |
7.5 |
4.875 |
5.593 |
140 |
6 |
6.625 |
.280 |
5.575 |
5 |
7.75 |
7.5 |
5.125 |
5.937 |
142 |
7 |
7 |
.498 |
5.575 |
5 |
7.625 |
7.875 |
5.25 |
5.875 |
150 |
7 |
7 |
.272 |
5.937 |
5 |
7.625 |
7.875 |
5.25 |
6.375 |
160 |
7 |
7.625 |
.500 |
6.036 |
5.5 |
8.25 |
8.75 |
6.125 |
6.500 |
165 |
7 |
7.625 |
.301 |
6.575 |
5.5 |
8.25 |
8.75 |
6.25 |
6.937 |
180 |
8 |
8.625 |
.500 |
7.075 |
6 |
8.75 |
10 |
6.75 |
7.535 |
190 |
8 |
8.625 |
.277 |
7.575 |
6 |
8.75 |
10 |
7.375 |
7.937 |
200 |
9 |
9.625 |
.500 |
7.937 |
6 |
9 |
11 |
7.625 |
8.437 |
210 |
9 |
9.625 |
.342 |
8.312 |
6 |
9 |
11 |
8 |
8.845 |
215 |
10 |
10 |
.250 |
8.625 |
6 |
9 |
11 |
8 |
9.250 |
230 |
10 |
10.75 |
.500 |
9.050 |
7 |
10.25 |
11.75 |
8.75 |
9.625 |
235 |
10 |
10.75 |
.365 |
9.275 |
7 |
10.25 |
11.75 |
9 |
9.890 |
250 |
11 |
11.75 |
.500 |
10 |
7 |
10.75 |
13.25 |
9.625 |
10.62 |
260 |
11 |
11.75 |
.375 |
10.25 |
7 |
10.75 |
13.25 |
10 |
10.87 |
280 |
12 |
12.75 |
.500 |
10.937 |
7 |
11 |
14.5 |
10.625 |
11.56 |
300 |
13.37 |
13.375 |
.430 |
* |
8 |
12 |
15 |
10.625 |
* |
310 |
14 |
14 |
.500 |
12.25 |
8 |
12 |
15.75 |
12 |
12.87 |
360 |
16 |
16 |
.500 |
14.25 |
10 |
14.25 |
18 |
14 |
14.87 |
410 |
18 |
18 |
.500 |
* |
10 |
* |
20 |
15 |
* |
420 |
18.62 |
18.62 |
.430 |
* |
10 |
* |
20.37 |
15 |
* |
455 |
20 |
20 |
.500 |
* |
11 |
* |
22 |
17.5 |
* |
510 |
22 |
22 |
.500 |
20.075 |
11 |
16 |
24 |
18 |
* |
560 |
24 |
24 |
.500 |
22.075 |
11 |
16.5 |
26 |
20 |
22.75 |
610 |
26 |
26 |
.500 |
23.875 |
12 |
17 |
28 |
22 |
* |
660 |
28 |
28 |
.500 |
25.875 |
12 |
17.5 |
30 |
24 |
* |
710 |
30 |
30 |
.500 |
27.875 |
12 |
19 |
32.5 |
26 |
* |
760 |
32 |
32 |
.500 |
29.875 |
14 |
21 |
34.5 |
28 |
* |
810 |
34 |
34 |
.500 |
31.875 |
14 |
21.5 |
36.5 |
30 |
32.62 |
860 |
36 |
36 |
.500 |
33.75 |
14 |
23 |
38.5 |
32 |
* |
1000 |
42 |
42 |
.500 |
39.375 |
16 |
* |
44.5 |
38 |
* |
1150 |
48 |
48 |
.500 |
45.375 |
16 |
* |
51 |
42 |
* |
STRATEX CENTRO*
|
大口径に使用する最も最近の同心の下のリーマー 条件:
|
用具のサイズ |
包装のサイズ |
ドライブ靴 |
ドライブ靴の長さ |
Distの包装へのガイド。 |
広げられた直径 |
ガイドO.D。 |
||
薄暗い |
わずかなサイズ |
O.D. |
最高 |
|
|
|
|
|
460 |
20 |
20.000 |
0.500 |
18.125 |
9.000 |
14.00 |
21.250 |
18.750 |
510 |
22 |
22.000 |
0.500 |
20.125 |
10.000 |
15.50 |
23.250 |
20.750 |
560 |
24 |
24.000 |
0.500 |
22.125 |
10.000 |
15.50 |
25.250 |
22.750 |
610 |
26 |
26.000 |
0.500 |
24.125 |
11.000 |
16.50 |
27.250 |
24.750 |
660 |
28 |
28.000 |
0.500 |
26.125 |
12.000 |
17.50 |
29.250 |
26.750 |
710 |
30 |
30.000 |
0.500 |
27.875 |
12.000 |
19.00 |
32.500 |
* |
760 |
32 |
32.000 |
0.500 |
29.875 |
14.000 |
21.00 |
34.500 |
* |
810 |
34 |
34.000 |
0.500 |
31.875 |
14.000 |
21.50 |
36.500 |
36.620 |
860 |
36 |
36.000 |
0.500 |
33.750 |
14.000 |
23.00 |
38.500 |
* |
1000 |
42 |
42.000 |
0.500 |
39.375 |
16.000 |
* |
44.500 |
* |
1150 |
48 |
48.000 |
0.500 |
45.375 |
16.000 |
* |
51.000 |
* |
