三重の主空の茎のオーガー3 1/4の″ (83mm)
3つの1/4の″ (83mm)の三重の主空の茎のオーガーはすべて連続的な耐摩耗加工されたflighting設計、3/8の″ (9.5mm)を5つの″ (117mm)ピッチが付いている外の端で厚く特色にする。

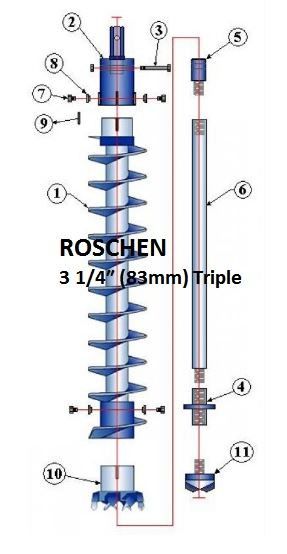

記述 | Lbs. | Kg. | |
オーガー セクション | |||
1 | 3 1/4の″ (83mm) TKの空の茎のオーガー3 1/4の″ (83mm) I.D X 6 5/8の″ (169mm) O.D.Xの5 ′ (1525mm) | 81 | 36.7 |
2 | 3 1つの5/8の″ (41mm)六角形のPinの1/4の″ (83mm) TKドライブ帽子 | 21 | 9.5 |
2 | 3 2つの″ (51mm)六角形のPinの1/4の″ (83mm) TKドライブ帽子 | 25 | 11.3 |
3 | 棒に帽子のアダプターのための#3ナット及びボルト | 0.9 | 0.4 |
4 | 3 1/8の″ (79mm)のパイロット・ビット コネクター(AW箱– 4 ThdのN棒箱) | 11 | 5 |
4 | 3 1/8の″ (79mm)のパイロット・ビット コネクター(AWJ箱– 4 ThdのN棒箱) | 12 | 5.4 |
4 | 3 1/8の″ (79mm)のパイロット・ビット コネクター(NW箱– 4 ThdのN棒箱) | 8 | 3.6 |
4 | 3 1/8の″ (79mm)のパイロット・ビット コネクター(NWJ箱– 4 ThdのN棒箱) | 11 | 5 |
5 | 棒に帽子のアダプター– AW Pin | 3 | 1.4 |
5 | 棒に帽子のアダプター– AWJ Pin | 3 | 1.4 |
5 | 棒に帽子のアダプター– NW Pin | 7 | 3.2 |
5 | 棒に帽子のアダプター– NWJ Pin | 6 | 2.7 |
6 | AWのドリル棒– 5 ′ (1524mm) | 21 | 9.5 |
6 | AWJのドリル棒– 5 ′ (1524mm) | 23 | 10.4 |
6 | NWのドリル棒– 5 ′ (1524mm) | 31 | 14.1 |
6 | NWJのドリル棒– 5 ′ (1524mm) | 35 | 15.9 |
オーガーの修理部品 | |||
1A | 3 1/4の″ (83mm) TK Pin用具の接合箇所 | 6 | 2.7 |
1B | 3 1/4の″ (83mm) TK箱用具の接合箇所 | 5 | 2.3 |
7 | ALB1オーガーのロック ボルト | 0.3 | 0.1 |
8 | ABN1オーガーのブッシュ ナット | 0.2 | 0.1 |
9 | ADK1オーガー ドライブ キー | 0.3 | 0.1 |
オーガーCutterheadsおよびパイロット・ビット | |||
10 | 3 1/4の″ (83mm) TKの刃Cutterhead – 7 1/2の″ (190mm) O.D。 | 11 | 5 |
10 | 3 1/4の″ (83mm) TK踏鋤Cutterhead – 7 1/2の″ (190mm) O.D。 | 12 | 5.5 |
10 | 3つの1/4の″ (83mm) TKの刃/弾丸Cutterhead – 7 1/2の″ (190mm) O.D。 | 14 | 6.4 |
10 | 3つの1/4の″ (83mm) TK踏鋤/弾丸Cutterhead – 7 1/2の″ (190mm) O.D。 | 12 | 5.5 |
10 | 3 1/4の″ (83mm) TKの弾丸Cutterhead – 7 1/2の″ (190mm) O.D。 | 12 | 5.5 |
10 | 3 1/4の″ (83mm) TK 5-T Cutterhead – 7 1/2の″ (190mm) O.D。 | – | – |
11 | 3 1/8の″ (79mm)の頂点のパイロット・ビット、4-Thrd N棒Pin | 2.5 | 1.3 |
11 | 3 1/8の″ (79mm)の弾丸のパイロット・ビット、4-Thrd N棒Pin | 5 | 2.3 |
用具の接合箇所は4142合金鋼および特徴の二重ボルト関係からなされる。
