空気圧駆動式逆循環ハンマー フラッシュ スレッド ダブル ウォール ドリル パイプ
逆循環ハンマーの紹介
リバース サーキュレーション RC 掘削では、フラッシュ スレッドの二重壁ドリル パイプと高圧空気を使用して、地層と水のサンプルを連続的に返します。カッティングスと地層水は、掘削添加剤で汚染されたり、他のボアホール材料と混合されたりしません。約 70 フィート/秒のアップホール速度で、水、鉱物、または汚染物質を含む地層を確実に記録できます。特定の地層を代表する水サンプルは、空輸または地表に運ばれることがあります。
逆循環ハンマー機能
1. RC 掘削は、コア掘削よりも 5 倍以上高速であり、特に硬い岩では、従来のコア掘削のほぼ半分のコストで済みます。
2. RC ハンマーは圧縮機によって空気圧で駆動され、リバース サーキュレーション ハンマーとビットの主な操作は標準の DTH ハンマーと同じです。
3. RC ハンマーとビットは、従来の DTH 機器に関連する高性能設計に従っており、汚染されていない最高品質のサンプルを返します。
逆循環ハンマー仕様
ハンマーサイズ | ハンマー | ビットシャンク | ロシェンコード | 穴の範囲 (mm) | 外径 (mm) | 長さ(ビットなし)mm | 重量 (NW) kg | 接続ねじ | 使用圧力 |
3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3インチのリメット | 1.0~3.0MPa |
3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3インチのリメット | 1.0~3.0MPa |
4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" レメット 4" メツケ | 1.0~3.0MPa |
4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" レメット 4" メツケ | 1.0~3.0MPa |
5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" レメット 4" メツケ | 1.0~3.0MPa |

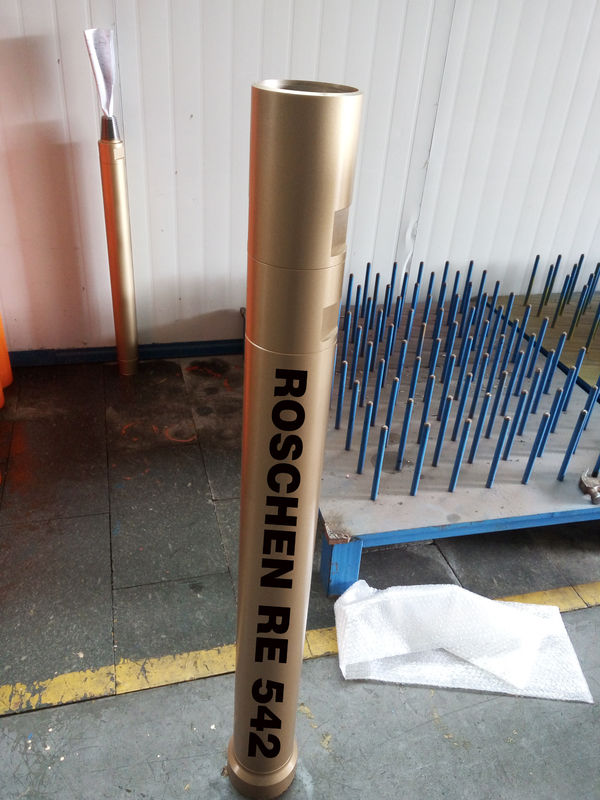

5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" レメット 4" メツケ | 1.0~3.0MPa |
5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" レメット 4" メツケ | 1.0~3.0MPa |
5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5" レメット 4"-4.5" メツケ | 1.5~3.5MPa |
5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" レメット 4.5" メツケ | 1.5~3.5MPa |
5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5"レメット 4.5"メツケ | 1.5~3.5MPa |
5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" レメット 4.5" メツケ | 1.5~3.5MPa |
5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" レメット 4.5" メツケ | 1.5~3.5MPa |
5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5"-4.5" レメット 3.5"-4.5" メツケ | 1.5~3.5MPa |
5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" レメット 4"-4.5" メツケ | 1.5~3.5MPa |
5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" レメット 4"-4.5" メツケ | 1.5~3.5MPa |
5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5" レメット 4.5" メツケ | 1.5~3.5MPa |
6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5" レメット 4.5" メツケ | 1.5~3.5MPa |
6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | 依頼として | 1.5~3.5MPa |
8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | 依頼として | 1.5~3.5MPa |
10" | RC100/RC100R | RC100/RC100R | ROSRC100 | 250-370 | 240 | 1528年 | 328 | 依頼として | 1.5~3.5MPa |
ノート: | |||||||||
Metzke、Remetスレッドが利用可能です! | |||||||||
RCハンマーの特殊シャンクはご要望に応じて製作いたします。 |
