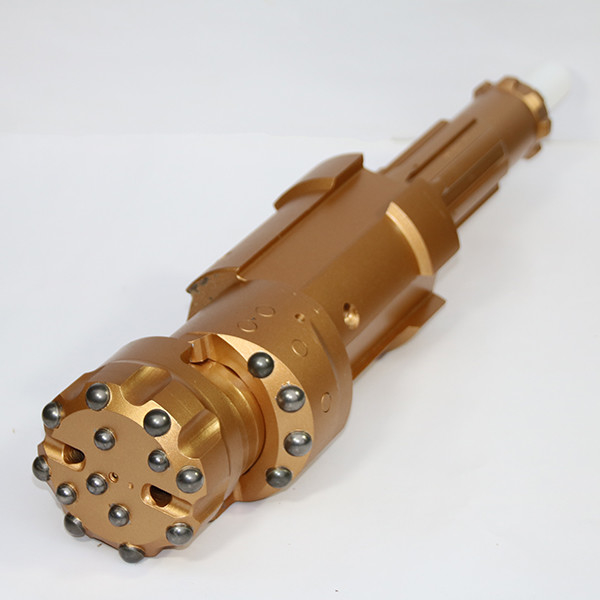

油圧井戸掘削リグ用Odex偏心ケーシング掘削システム
Odex偏心ケーシング掘削システム
Roschen 会社の偏心掘削ツール。ロッドスタビライザーと偏心ドリルビットで構成され、偏心ドリルビットの後端には最初のボスが設けられ、ロッドスタビライザーの内壁には最初のボスに適合する最初の溝が設けられ、ロッドスタビライザーの内壁には周方向に沿って最初の制限溝が設けられ、後端の外壁には環状溝が設けられ、ロッドスタビライザーには取り付け穴が設けられ、取り付け穴にピンロッドが装備されている場合、ピンロッドは環状溝に引っかかることができます。
この偏心掘削ツールは、偏心ドリルビットの後端をロッドスタビライザーにロードし、ピンロッドを取り付け穴に挿入し、ピンロッドを環状溝に引っ掛けることができ、偏心ドリルビットをロッドスタビライザーから引き抜くことができず、偏心ドリルビットを回転させると、最初のボスが最初の制限溝の溝壁に接触し、作業中に、ロッドスタビライザーは最初のボスと最初の制限溝の協力を介して偏心ドリルビットを回転させ、トルクは最初のボスと最初の制限溝に集中し、ピンロッドと環状溝はねじれの影響を受けず、これにより、この偏心掘削ツールの損傷を減らし、耐用年数を向上させることができます。
ODEX偏心オーバーバーデン掘削システム技術仕様:
| モデル | ケーシングサイズ（mm） | ケーシングシューの最小内径（mm） | リーミング径（mm） | ハンマーシャンク | ドリルパイプ | |||
| 最大外径 | 最小内径 | スレッド | 外径（mm） | レンチフラット（mm） | ||||
| ODEX 90 | 115 | 102 | 90 | 123 | DHD3.5/COP32/QL30 | API 2 3/8" Reg | 76 | 65 |
| ODEX 115 | 142 | 128 | 115 | 152 | DHD340/COP44/SD4/QL40/M40 | API 2 3/8" Reg | 76 | 65 |
| ODEX 140 | 171 | 157 | 140 | 187 | DHD350R/CPO54/SD5/QL50/M50 | API 2 3/8" Reg | 89 | 65 |
| ODEX 165 | 196 | 183 | 165 | 211 | DHD360/COP64/SD6/QL60/M60 | API 2 3/8" Reg | 114 | 95 |
| ODEX 190 | 222 | 205 | 190 | 237 | DHD360/COP64/SD6/QL60/M60 | API 3 1/2" Reg | 114 | 95 |
| ODEX 240 | 273 | 261 | 240 | 308 | DHD380/COP84/SD8/QL80/M80 | API 3 1/2" Reg | 114 | 95 |
| ODEX 280 | 324 | 305 | 280 | 378 | DHD1120/SD10/NUMA100 | API 4 1/2" Reg | 114 | 95 |
さまざまなケーシングチューブの直径に合わせて特別な寸法を設計できます。
利点
1. 弱く安定した地層に適用可能：偏心設計により、緩く、多孔質で、崩壊しやすい地層でより良い坑井安定性とケーシングガイダンスを提供できます。
2. 高速な建設速度：一部のプロセスでは、泥の建設なしで掘削とケーシングの設置を直接完了できます。これにより、建設期間が大幅に短縮されます。
3. 坑井摩擦の低減：偏心ケーシングは、坑井壁に不規則な接触を形成し、坑井全体の摩擦を減らすことができます。これにより、機器の吊り上げ負荷が軽減されます。
購入方法
odexドリルビットを購入したい場合は、必要なケーシングの外径と肉厚をお知らせください。また、穴径、ケーシングシューの最小内径、ハンマーのモデルも知る必要があります。
一般的に、プロジェクトの安全かつ効率的な進捗を確保するために、特定の地質条件、建設環境、経済的予算、および技術的要件に応じて、最も適切な偏心ケーシングシステムを選択する必要があります。
アドバイスが必要な場合は、お問い合わせください:
