| 起源の場所 | 中国 |
| ブランド名 | ROSCHEN |
| 証明 | ISO |
| モデル番号 | オデックス 90 - 280 |

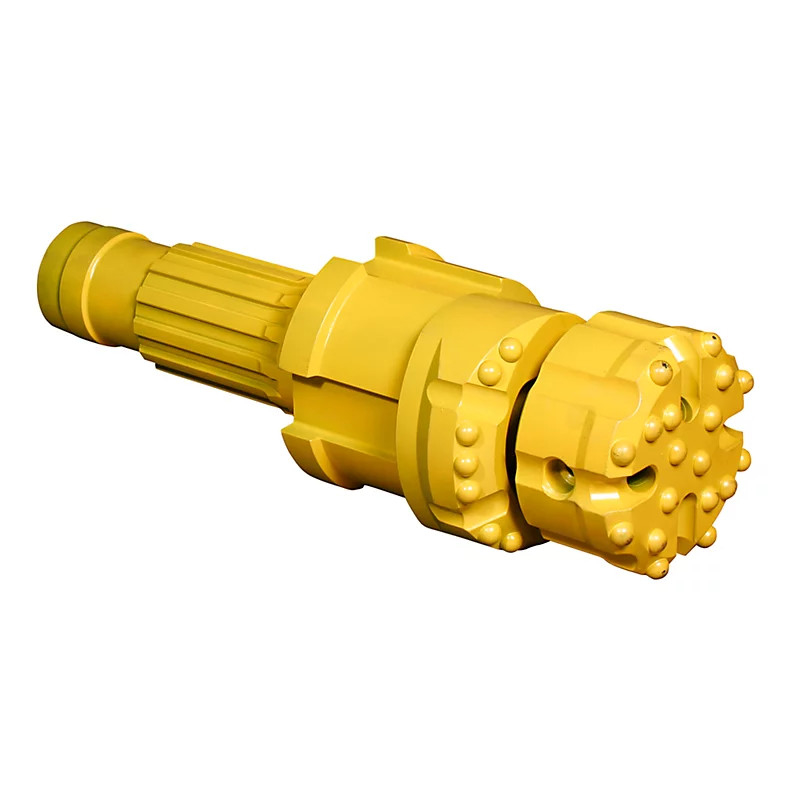

安定しない土壌,流れる砂,砂岩, 超負荷条件を 卓越した効率と信頼性で 解決します特許技術は,従来の方法が失敗したり,費用がかかる場合,要求の高い地下環境で,同時に掘削と掘削穴を埋め込むための業界基準です.
革命的なODEXシステムの仕組み:
核の天才は 独特の奇妙な 裏切り者にある
パイロット・ドリリング: 標準ドリルビット (変なリバー内に配置) がパイロット・ホールを起動する.
エクセントリック・アンダーリーミング:回転が始まると,遠心力がより大きな直径,オフセット・エクセントリック・リーマーを外側に振動させる.
同期カッシング: 渦巻く異端なリバーによって作られたこの拡大された穴は,カッシング (空洞なドリルパイプ) がビットのすぐ後ろに続くための完璧なクリアランスを提供します.
継続的な保護: 穴を突っ込み,流体浸透や汚染を防ぐため,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み,穴を突っ込み
主要な特徴と利点:
突破 的 な 穴 の 安定性: 崩壊 し て いる 土壌,流れる 砂,砂石,岩石,破裂 し た 岩石 の 穴 を 即座 に 安定 さ せる.穴 の 洗浄 や 崩壊 を 排除 する.
優れた効率性: 単行本 で 掘り出し,外装 する こと は,従来の "掘り出し の 際 の ケース"方法 と 比べ て 時間,労働,全体 的 な プロジェクト 費用 を 劇的に 削減 する.
環境への影響は最小限:水層間の流体の移動を防止し,地下水の質を保護し,掘削流体の形成への損失を最小限に抑えます.環境に敏感な場所には理想的です.
汎用性: 幅広い用途で有効であることが証明されています. 地質技術調査,水井の設置 (特に困難な構造物),基礎の積み上げ,地面の固定,マイクロトンネルのパイロットホール地熱回路の設置と 掘削孔の掘削
障害物 を 貫く: 堅固 な 負荷 の 中 で,石頭,岩石,破片 を 効果的に 掘り出します.
リスクが減る: 固定された道具,穴の喪失,不安定な地面条件に関連する高額な遅延のリスクを大幅に減らす.
フラッシュジョイントキャッシング: 柔軟な進捗と最適なパフォーマンスのために,堅牢なフラッシュスレッドキャッシングを使用します.
信頼性 が 証明 さ れ て い ます.数十年 の 世界 的 な 成功 は,この システム が 最も 厳しい 地面 の 条件 に も し て 耐久 性 と 効果 が ある こと を 証明 し て い ます.
ODEX エクセントリック キャッシング・ドリリング・システム - 典型的なパラメータ
| ODEX タイプ | 推奨されたキャッシングサイズ | 壁の厚さ | パイロットビット直径 | リバー直径 | ハンマー の 骨 の ため | ||||||
| 過剰摂取 | ミン ID | ||||||||||
| mm | インチ | mm | インチ | mm | インチ | mm | インチ | mm | インチ | ||
| 90 | 115 | 4 1/2 | 102 | 4 | 6 | 6 月 15 日 | 90 | 3 35/64 年 | 123 | 4 27/32 | DHD3 について5コプ34 ミッション30 |
| 115 | 142 | 5 19/32 | 125 | 4 59/64 年 | 7 | 9/32 | 115 | 4 17/32 | 155 | 6 7/64 年 | DHD340A SD4 QL40 ミッション40 |
| 115 | 146 | 5 3/4 | 128 | 5 3/64 年 | 7 | 9/32 | 116 | 4 9/16 | 152 | 6 | |
| 140 | 168 | 6 5/8 | 152 | 5 63/64 年 | 8 | 5/16 | 140 | 5 1/2 | 189 | 7 7/16 | DHD350R SD5 QL50 ミッション50 |
| 144 | 178 | 7 | 160 | 6 19/64 年 | 9 | 23/64 年 | 144 | 5 9/16 | 192 | 7 9/16 | |
| 165 | 196 | 7 23/32 | 183 | 7 13/64 | 6 | 6 月 15 日 | 166 | 6 17/32 | 211 | 8 19/64 年 | DHD360 SD6 QL60 ミッション60 |
| 180 | 219 | 8 5/8 | 194 | 7 5/8 | 6 | 6 月 15 日 | 179 | 7 3/64 年 | 232 | 9 1/8 | |
| 190 | 219 | 8 5/8 | 205 | 8 犠牲 に なる 理由 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 年 | |
| 190 | 219 | 8 5/8 | 205 | 8 犠牲 に なる 理由 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 年 | DHD380,QL80,SD8,ミッション80 |
| 230 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 年 | 229 | 9 1/64 年 | 286 | 11 1/4 | |
| 240 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 年 | 241 | 9 31/64 年 | 308 | 12 1/8 | |
| 280 | 324 | 12 3/4 | 305 | 12 | 9.5 | 3/8 | 280 | 11 1/64 年 | 378 | 14 57/64 年 | SD10,NUMA100 |
ODEX ECCENTRIC キャッシング・ドリリング・システム - よくある質問 (FAQ)
Q: ODEX システムはどの種類の土壌に最適ですか?
ODEXは不安定な重荷で優れています 松散な砂や砂石 石頭や岩石 柔らかい粘土 埋め込み材料 崩壊しやすい破裂岩です適正な基岩で標準掘削が十分である.
Q: ODEX システムで固体岩を掘ることができるか?
A: 主に過負荷に設計されているが,パイロットビットとリバーは過負荷配列内で遭遇する柔らかいまたは破裂した岩層に浸透することができます.他の方法では,カッシングセクションに従うことができます..
Q: 掘削後,外殻はどのように取り外されますか?
A: 蓋は典型的には一時的なものです. 目標深さに達し,穴が安定すると (または恒久的な蓋/グルートが置かれると),ODEXドリルストリングは取り戻されます.エクセントリックリマー回転停止すると引き戻す箱の中へ引き戻して引き出すことができます.
Q: ODEX システムは,私の既存のドリルリグと互換性がありますか?
A: 非常に可能性が高い! ODEX システムは,オーバーハンマーまたはダウン-ザ-ホール (DTH) の標準的な掘削リグで動作するように設計されています..アダプタは一般的に利用できます.
Q: 従来の掘削方法とカッシング方法に比べて主な利点は何ですか?
A: 最大の利点は,速度 (単行通路操作),信頼性 (即座に穴を支えるため故障を防ぐ),コスト削減 (時間,労働,材料,リスクの削減),環境保護 (流体の損失を最小限に抑え 水層の交差汚染).
Q: このシステムは曲線式掘削を処理できますか?
A: 比較的直線な穴のために設計されているが,制御方向の掘削は,専門機器と技術によって可能である.垂直の直線アプリケーションと比較して複雑さを追加します..
