油圧上のハンマーのあくジャンボによって使用される地下鉱山のプロジェクト
油圧上のハンマーのあくジャンボ

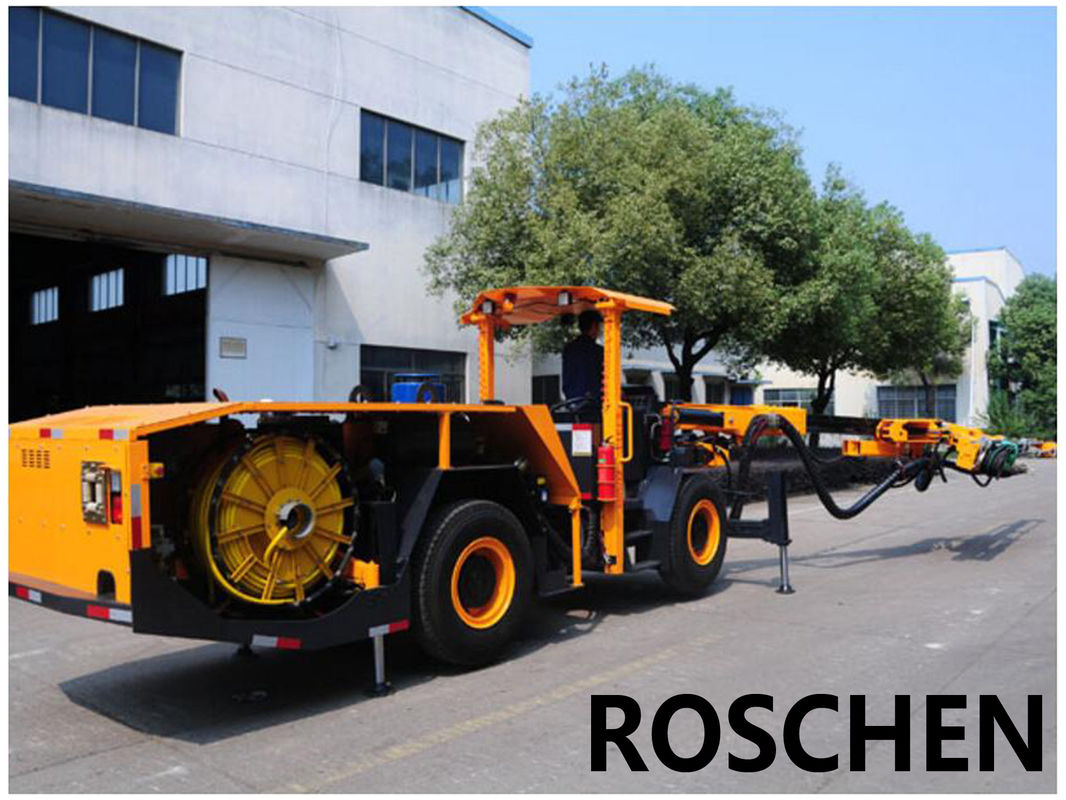

モデル:RS-111あくジャンボ
鋭いジャンボは通常地下鉱山で採鉱があき、発破によってされれば、使用されます。それらはまたトンネルを掘ることで使用されます、石の硬度が機械にトンネルを掘る使用を防げば。
鋭いジャンボは1つ、2つか3つの石ドリル キャリッジ、時々爆薬、ゆとりと穴に荷を積むために抗夫がトンネルの表面さもないと立つプラットホームから成っています。キャリッジは抗夫の小屋および当然エンジンをまた支えるシャーシにボルトで固定されます。現代鋭いジャンボは比較的大きくて、そこにですしかし窮屈な条件の使用のためのより小さい物。通常ゴム製タイヤと合ったディーゼル現代ジャンボがそこに変形はまたある一方鋼鉄車輪との、柵で乗るためにあり、単一キャリッジは物をそり取付けました。電力は圧縮空気によってまた共通の、歴史的ジャンボ動力を与えられましたです。電気および仕事がよい換気が困難であるより小さいトンネルで行われれば望ましい圧縮空気は当然排気ガスを作り出しません。
特徴:
1. RS-111は地下鉱山のプロジェクトの使用の12-35 M2の横断面のために設計されている油圧上のハンマーの掘削装置です。
2.強く普遍的で鋭いブームは理想的な表面鋭い適用範囲を作成します。自動平行および360は可能にします表面訓練のための容易、速くおよび正確な位置を転がります。Sideawaysの訓練およびボルト孔の訓練。
3。あき、移動するときオペレータがクリア ビューがあることができるように部品の構成に可能にします。強力で、バランスのよい4つの車輪ドライブ シャーシはトンネルを掘る掘削装置が鉱山の限られたスペースそして堅い地勢を通って動くようにします。二重回路の常用ブレーキおよび封じられた複数のディスク駐車/非常ブレーキは正しい位置に調整することのそして傾斜させた地勢の安全を保障します。
4.実証済みの高周波油圧漂流者は高性能を提供します。交換部品の費用を減らしている間台形打楽器のピストンによって最大限に活用される衝撃波の移動の効率、従ってドリルはより深い突き通すことができます。
5。オペレータ タクシーは安全、快適です。多くの自動特徴は鋭い制御を簡単にします従って抗夫は速く、正確な訓練に焦点を合わせることができます。
6。油圧漂うジャンボのすべてのサービス・ポイントは簡単にアクセスできま、定期整備を簡単にします。
技術的な変数指定:
| 長さ | 11300mm | |
| 幅 | 1750mm | |
| 高さ | 2000/3000mm | |
| 横の歩く速度 | 10のkm/h | |
| 等級の能力 | 0.25 | |
| 保護 | ||
| 騒音レベル | <100 dB=""> | |
| 調節可能な安全おおい | 破裂音+ ROP | |
| 鋭いシステム | ||
| 漂流者 | 1xHC50/R38 | 1xHC109/R38 |
| 重量 | 112のkg | 151のkg |
| 打楽器力 | 13のkW | 18.8 kW |
| 打楽器の流れ | 105のL /min | 135のL /min |
| 打楽器力 | 130棒 | 135棒 |
| 回転圧力 | 150棒 | 150棒 |
| 頻度 | 62のHz | 47のHz |
| 回転トルク | 325 Nm | 780 Nm |
| 穴Dia。 | 32-89mm | 45-102mm |
| 棒のサイズ | R38-H35-R32 | |
| フィードはロール | 360o | |
| 長さを押すこと | 3450mm | |
| 供給の打撃 | 1600mm | |
| 仰角 | 90o | |
| 打撃の角度 | 90o | |
| 振動角度 | 左45oは45oを訂正します | |
| ブーム | ||
| モデル | K26F | |
| タイプ | 自動平行 | |
| ブーム延長 | 1200mm | |
| 仰角 | 45o | |
| 打撃の角度 | 16o | |
| 振動角度 | 左45oは45oを訂正します | |
| 電気油圧動力火車 | ||
| モーター力 | 三相45のkW/55 kW AC | |
| 打楽器+供給+ブーム | 可変的なピストン・ポンプ | |
| 回転 | 歯車ポンプ | |
| ろ過 | 10ɥ | |
| 油圧タンク | 240L | |
| 油圧オイル クーラー | 冷水装置 | |
| 電圧 | 380V | |
| 頻度 | 50Hz | |
| 開始 | △-Y | |
| ケーブル巻き枠 | 1xK440 | |
| ケーブル長 | 100m / 80m | |
| ケーブルのサイズ | ɸ28mm/ɸ32mm | |
| ケーブル タイプ | 3x35+3G6+2x1.5 | |
| 3x50+3G6+2x1.5 | ||
| 水および空冷方式 | ||
| 圧縮機 | 1xJN5 | |
| 出力 | 0.5m3/min | |
| 圧力 | 5-7棒 | |
| すねの潤滑 | オイルの霧 | |
| すねの潤滑の空気消費 | 0.3m3/min | |
| すねの潤滑の石油消費 | 180-250g/h | |
| フラッシュ・ポンプ | 1xCR3 | |
| 力 | 1.5 kW | |
| 出力 | 3m3/h | |
| キャリッジの下 | ||
| ディーゼル機関 | Deutz BF4L2011 53のkW、2800rpm | |
| 尾ガスの一掃 | 排気の触媒 | |
| ドライブ | 4車輪ドライブ | |
| 振動 | 後車軸±10o | |
| タイヤ | 11.00-20 | |
| 操縦 | ±40oの調音 | |
| 常用ブレーキ | デュオ回路のディスク ブレーキ | |
| /緊急事態駐車 | TRANSの複数のディスク | |
| 燃料タンク | 60L |
