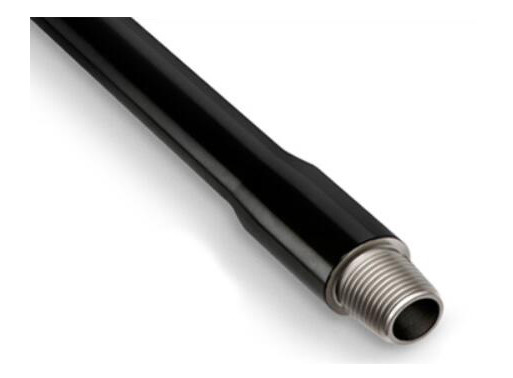

73mm造られた用具はTrechlessの訓練のためのHDDのドリル管を接合する
名前 | 横の方向訓練(HDD)のドリル管 |
ブランド | ROSCHEN |
高いライト: | 横の方向鋭い用具 |
横の方向ドリル用具 | |
特徴: | 耐久力のある/高い疲労強さ |
タイプ: | HDDのドリル棒 |
使用法: | 横の方向鋭い機械のためのドリル管 |
製品名: | HDDの訓練用具 |
材料: | 4140 |
等級: | R780、G105およびS135 |
HDDのドリル管は横の方向鋭い機械のための最も広く利用されている。HDDのドリル管用具の接合箇所は主にupsetted、thicked。管ボディの材料はR780であるまたは堅くなり、和らげ、の後の高い等級の鋼鉄そして接合箇所の材料は一般に37 CrMnMoまたは42 CrMoである。管ボディのODはΦ 50-Φ 140の間にある。
私達は顧客の要求に従ってすべての種類のプロダクトを提供してもいい。
横の方向鋭い機械のためのRoschen HDDのドリル棒。高力、高い粘着性、高い伸縮性。42mmから140mmまでDia。0.5mから9.6mまで長さ。鋼鉄等級:E75/R780、G105、S135。私達はD16X20、D24X40、D50X100、D75、D80、D100、D130、JT1720、JT2720、JT2720 3月I日、JT4020、JT7020、API NC23-NC50、等のようなVermeer、場合、溝の魔法使い、Drillto、Gudeng、Xugong HDD機械のためのドリル棒を、作ってもいい。
サイズ | 関係 | 鋭い管の次元 | 和らげ、癒やすこと | 最低の曲げ半径 | 最高のトルク | ||||
管のOD | 壁厚さ | 接合箇所/upsetのOD | 働き長さ | 重量 | |||||
(mm) | (mm) | (mm) | (mm) | (kg) | 等級 | (m) | Nm | ||
50x2000mm | DH50 | 50 | 6.5 | 57 | 2000年 | 20 | S135 | 29 | 3000 |
60X3000mm | DH60-1 | 60 | 6.5 | 66.7 | 3000 | 35 | S135 | 33 | 6300 |
60X3000mm | DH60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
73X3000mm | NC23 (DH23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
73x3000mm | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
89X4500mm | NC31 (2 7/8IF) | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 | 24000 |
装備のモデル | 関係 | 鋭い管の次元 | 和らげ、癒やすこと | 最低の曲げ半径 | 最高のトルク | ||||
管のOD | 壁厚さ | 接合箇所/upsetのOD | 働き長さ | 重量 | |||||
(mm) | (mm) | (mm) | (mm) | (kg) | 等級 | (m) | Nm | ||
D7×11、D9X13 | Firestick 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000年 |
D10X14、D10X15 | Firestick 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000年 |
D16×20、D18×22 | Firestick 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
D24×40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
D40X40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
D33×44、D36×50 | Firestick 1または2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D33×44、D36×50 | Firestick 1または2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
D36×50 | Firestick 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
D100×120 | Firestick 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
横の方向鋭いドリル管技術的な変数
