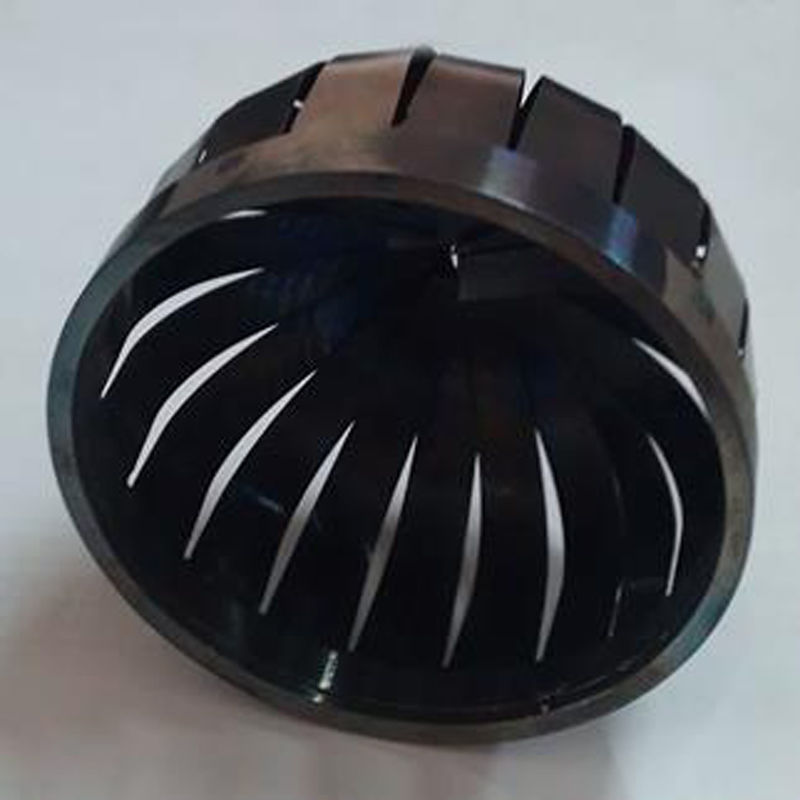

U100 サンプラー ソイル コア キャッチャー 地質土壌サンプリング掘削用
U100サンプリングシステム用掘削土層掘削におけるU100サンプリング用。
説明
Roschen U100、U70 サンプラー システム装置は、ほとんどの土壌および白亜や泥灰土などの弱い岩石で乱れのないサンプルを取得するように設計されています。サンプラーは、公称直径 100 mm、長さ約 450 mm の土壌コアを生成します。カッティングシューが取り付けられたサンプルチューブは、スライディングハンマーによって地面に打ち込まれます。ドライブ ヘッドはスライディング ハンマーとサンプル チューブの間に収まり、オーバードライブ スペースとボール バルブを備えています。ボールバルブにより、チューブが地面に打ち込まれると空気が放出されます。
他のコアバレルまたは土壌サンプラーで利用可能なサイズ:
B76コアバレル、B86コアバレル、B101コアバレル、B131コアバレル、B146コアバレル
BQコアバレル NQコアバレル、HQコアバレル PQコアバレル、NQ3コアバレル、HQ3コアバレル、PQ3コアバレル
TT-46コアバレル TT56コアバレル
T2-56コアバレル、T2-66コアバレル、T2-76コアバレル、T2-86コアバレル、T2-101コアバレル
T6-76 コアバレル T6-86 コアバレル T6-101 コアバレル T6-116 コアバレル T6-131 コアバレル T6-131 コアバレル
T6S-76、T6S-86、T6s-101、T6s-131、T6S-146 コアバレル
NMLCコアバレル、HMLCコアバレル
HWFコアバレル、PWFコアバレル
NWGコアバレル、HWGコアバレル
LTK48コアバレル
マジエルコアバレル
412 Fコアバレル
M101コアバレル
中国規格: 有線 56、有線 59、有線 75、有線 91...
ワイヤーライン掘削は、コアを除去する特別な方法です。ドリラーが従来のコア ドリルからコアを除去したい場合、コア バレル全体を穴から除去する必要があります。これは、各ロッドを一度に 1 つずつ取り外す必要があるため、時間がかかります。ワイヤーライン掘削では、ロッド ストリングを取り外さずに、コアのバレルを穴の底から取り外すことができます。ドリラーがコアを除去したい場合、ワイヤーラインの端でオーバーショットが下げられます。オーバーショットはコア バレル インナー チューブの背面に取り付けられ、ワイヤーラインが引き戻され、インナー チューブがバレルから外れます。
U100 サンプラーの仕様:
| タイプ | 最大外径 * | 最小。ID* (mm) | 面積比 |
| 標準システム | 118.6 | 104.4 | 29% |
| プラスチックライナーシステム | 123.8 | 101.6 | 48% |
ワイヤーライン コア バレルの説明:
| ワイヤーラインコアバレル | ダブルチューブコアバレル |
| 単管コアバレル | 三重管コアバレル |
