U100 サンプラー
クライアントのテスト要件に適合するために必要なサンプルの品質クラスは、使用するサンプルのカテゴリを決定する必要があります」(BS5930:2015 Ch20.1)。適合させるには、長さと直径の比率を 1:20 未満にする必要があります。
U100 シリーズは、BS EN ISO 22475-1 および Eurocode 7 に準拠したクラス 1、2、および 3 のサンプルを選択に応じて提供するいくつかのコンポーネントで構成されています。
微細な土壌では、次のツールを使用して乱れのないサンプリングを実行して、強度と剛性をテストするためにサンプルを採取できることがよくあります。
3 種類のサンプリング システムは次のとおりです。
1. U100 標準システム (OS-TK/W)
2. U100 プラスチックライナーシステム (OS-TK/W)
3. U100T システム (OS-T/W)
仕様:
| タイプ | 最大外径 * | 最小。ID* (mm) | 面積比 |
| 標準システム | 118.6 | 104.4 | 29% |
| プラスチックライナーシステム | 123.8 | 101.6 | 48% |
2 レコード中 1 から 2 を表示
*カッティングシューで測定した寸法

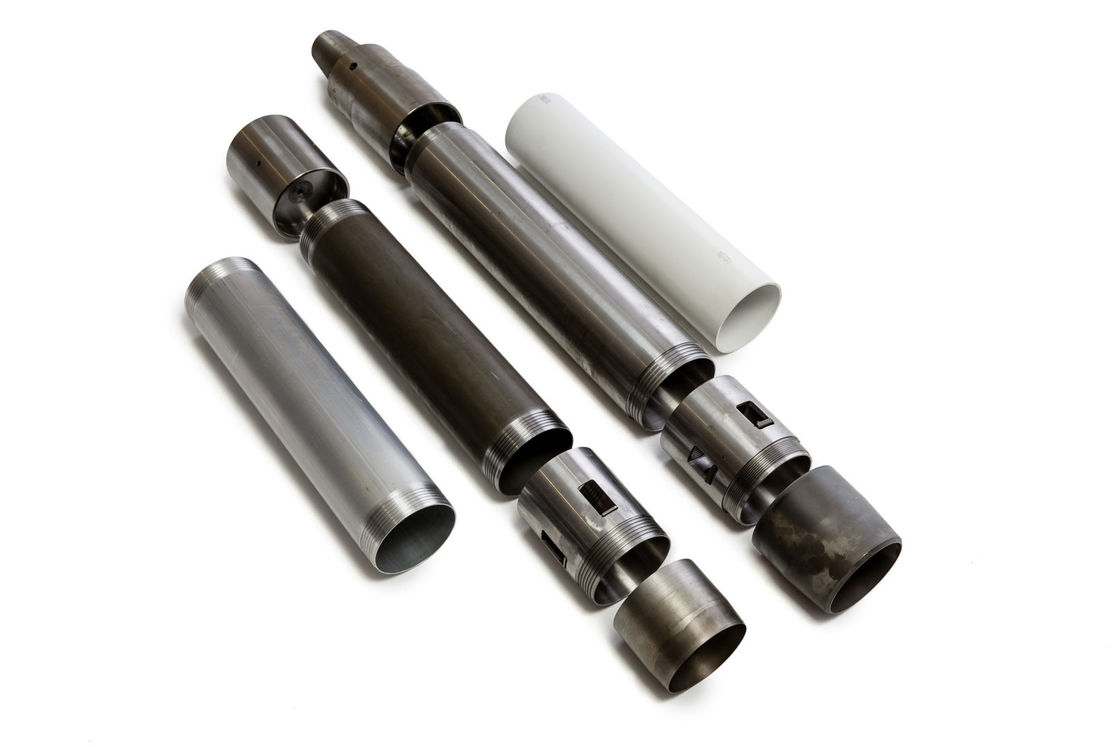

図を見てください。
標準システム:
1. サンプル チューブ (カドミウム メッキ スチールまたはアルミニウム)。
2. コアキャッチャー (オプション)
3.カッティングシュー（プレーンまたは鋸歯状のエッジ）
プラスチックライナーシステム
4. スチール ボディ チューブ (プラスチック ライナーを封入)。
5. コアキャッチャー (オプション)
6. 間隔リング
7.カッティングシュー（プレーンまたは鋸歯状のエッジ）
