API の女性および雄ネジのサッカー・ロッドのカップリングの上のハンマーの訓練
指定:

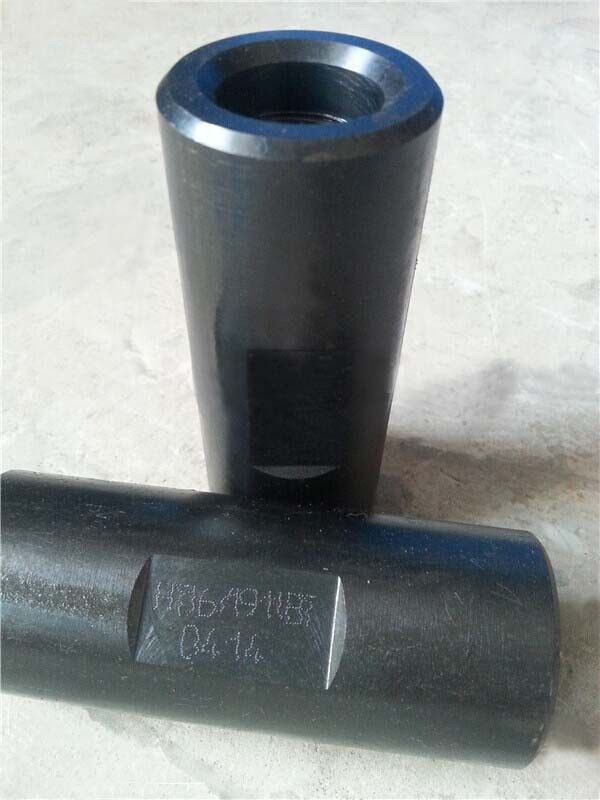

API の女性および雄ネジのサッカー・ロッドのカップリング
1. Meterial: 良質の合金
2.表面処理: の青味付けリン酸で処理すること
API の女性および雄ネジのサッカー・ロッドのカップリング
技術的な変数
大型のカップリング
| サイズ（） | カップリング O.D W （mm） （+0.13、- 0.25） |
長さ L （mm） （+1.57、- 0.00） |
糸 D. （） | レンチの正方形の長さ （mm） |
硬度（HRA） |
| 5/8" | 38.10 | 101.6 | 15/16" | 31.8 | 56-62 |
| 3/4" | 41.28 | 1-1/16」 | |||
| 7/8" | 46.00 | 1-3/16」 | |||
| 1" | 55.60 | 1-3/8」 | 38.1 | ||
| 1-1/8」 | 60.33 | 114.3 | 1-9/16」 |
細い穴のカップリング
| サイズ（） | カップリング O.D W （mm） （+0.13、- 0.25） |
長さ L （mm） （+1.57、- 0.00） |
糸 D. （） | レンチの正方形の長さ （mm） |
硬度（HRA） |
| 5/8" | 31.75 | 101.6 | 15/16" | 31.8 | 56-62 |
| 3/4" | 38.10 | 1-1/16」 | |||
| 7/8" | 41.30 | 1-3/16」 | |||
| 1" | 50.80 | 1-3/8」 | 38.1 |
大型の副カップリング
| サイズ（） | カップリング O.D W （mm） （+0.13、- 0.25） |
長さ L （mm） （+1.57、- 0.00） |
小さい端の糸 D。 | 大きい端の糸 D。 | 硬度（HRA） |
| 5/8" - 3/4" | 41.28 | 101.6 | 15/16" | 1-1/16」 | 56-62 |
| 3/4" - 7/8" | 46.00 | 1-1/16」 | 1-3/16」 | ||
| 7/8" - 1" | 55.60 | 114.3 | 1-3/16」 | 1-3/8」 | |
| 1" - 1-1/8」 | 60.33 | 127.0 | 1-3/8」 | 1-9/16」 |
細い穴の副カップリング
| サイズ（） | カップリング O.D W （mm） （+0.13、- 0.25） |
長さ L （mm） （+1.57、- 0.00） |
小さい端の糸 D。 | 大きい端の糸 D。 | 硬度（HRA） |
| 5/8" - 3/4" | 38.10 | 101.6 | 15/16" | 1-1/16」 | 56-62 |
| 3/4" - 7/8" | 41.30 | 1-1/16」 | 1-3/16」 | ||
| 7/8" - 1" | 50.80 | 114.3 | 1-3/16」 | 1-3/8」 |
大型の磨かれた関係
| サイズ（） | カップリング O.D W （mm） （+0.13、- 0.25） |
長さ L （mm） （+1.57、- 0.00） |
糸 D. （） | 円錐形を消失させて下さい | 硬度（HRA） |
| 5/8" | 38.10 | 101.6 | 15/16" | 9O | 56-62 |
| 3/4" | 41.28 | 1-1/16」 | |||
| 7/8" | 46.00 | 1-3/16」 | |||
| 1つ | 55.60 | 1-3/8」 | |||
| 1-1/8」 | 60.33 | 114.3 | 1-9/16」 |
細い穴の磨かれた関係
| サイズ（） | カップリング O.D W （mm） （+0.13、- 0.25） |
長さ L （mm） （+1.57、- 0.00） |
糸 D. （） | 円錐形を消失させて下さい | 硬度（HRA） |
| 5/8" | 31.75 | 101.6 | 15/16" | 9O | 56-62 |
| 3/4" | 38.10 | 1-1/16」 | |||
| 7/8" | 41.30 | 1-3/16」 | |||
| 1つ | 50.80 | 1-3/8」 |
連結の機械特性
| 引張強さの RM （Mpa） | 降伏強さ Rel （Mpa） | 延長のパーセント A （%） | 区域 Z （%）の減少のパーセント |
| ≥655 | ≥405 | ≥16 | ≥48 |
