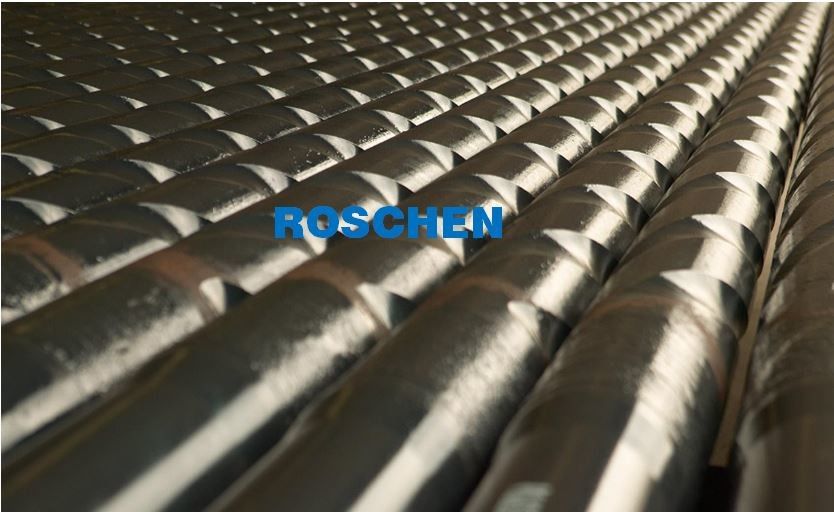

非磁気螺線形のドリル・カラー
非磁気ドリル・カラー:
NMDCsは一般に同じ高さである(nonspiral)。それらは良質、防蝕、ステンレス鋼から製造される。それらは磁気干渉なしで地球の磁界の測定を許可するために十分な長さのNMDCにあるべき磁気調査の器械を動かしている間使用される。調査の器械はBHAで他の鋼鉄部品によって引き起こされる磁気妨害から隔離される。
非磁気螺線形のドリル・カラー6.750" NC50
指定 | 用具の接合箇所/関係の指定 | |||||
わずかなOD | 6 3/4" (6.75") | 関係 | NC50 | くねりの圧力の比率 | ||
わずかなID | 2.7/8" (2.875") | OD | 6 3/4" (6.75") | ID | 2 7/8" (2.875") | |
物質的な等級 | P530 | 調節された重量 | 平均長さ | 31.00 ft | ||
結晶粒度 | ASTM | 推薦されるトルクを構成しなさい | 最高はトルクを構成する | |||
磁気透磁率 | 1.001max | スリップの休憩 | N/A | エレベーターの休憩 | N/A | |
漂流のサイズ | 3 1/8" (3.125") | 流動変位 | 流動容量 | |||
Hardbanding | どれも | 点検規準 | NS-2 | 延長 | 18% | |
IPC | どれも | |||||
化学特性 | リン <0> | |||||
硫黄 <0> | ||||||
製造の規準 | API Spec7-1 | |||||
ドリル・カラー容量 | ||||||
引張強さ | 120,000のpsiの最低 | |||||
827 Mpa | ||||||
降伏強さ | 110,000のpsiの最低 | |||||
758 Mpa | ||||||
衝撃強度 | 60Jの上 | |||||
硬度(Brinell) | 最低285 BHN |
非磁気螺線形のドリル・カラー8.250" 6 5/8" Reg
指定 | 用具の接合箇所/関係の指定 | |||||
わずかなOD | 8 1/4" (8.25") | 関係 | 6 5/8" REG | くねりの圧力の比率 | ||
わずかなID | 2 13/16" (2.8125") | OD | 8 1/4" (8.25") | ID | 2 13/16" (2.8125") | |
物質的な等級 | P530 | 調節された重量 | 平均長さ | 31.00 ft | ||
結晶粒度 | ASTM | 推薦されるトルクを構成しなさい | 最高はトルクを構成する | |||
磁気透磁率 | 1.001max | スリップの休憩 | N/A | エレベーターの休憩 | N/A | |
漂流のサイズ | 2 11/16" (2.6875") | 流動変位 | 流動容量 | |||
Hardbanding | どれも | 点検規準 | NS-2 | 延長 | 20% | |
IPC | どれも | |||||
化学特性 | リン <0> | |||||
硫黄 <0> | ||||||
製造の規準 | API Spec7-1 | |||||
ドリル・カラー容量 | ||||||
引張強さ | 100,000のpsiの最低 | |||||
689 Mpa | ||||||
降伏強さ | 110,000のpsiの最低 | |||||
758 Mpa | ||||||
衝撃強度 | 60Jの上 | |||||
硬度(Brinell) | 最低285 BHN |
非磁気螺線形のドリル・カラー9.500" 7 5/8" Reg
指定 | 用具の接合箇所/関係の指定 | |||||
わずかなOD | 9 1/2」(9.5") | 関係 | 7 5/8" REG | くねりの圧力の比率 | ||
わずかなID | 3" (3") | OD | 9 1/2」(9.5") | ID | 3" (3") | |
物質的な等級 | P530 | 調節された重量 | 平均長さ | 31.00 ft | ||
結晶粒度 | ASTM | 推薦されるトルクを構成しなさい | 最高はトルクを構成する | |||
磁気透磁率 | 1.001max | スリップの休憩 | N/A | エレベーターの休憩 | N/A | |
漂流のサイズ | 2 7/8" (2.875") | 流動変位 | 流動容量 | |||
Hardbanding | どれも | 点検規準 | NS-2 | 延長 | 20% | |
IPC | どれも | |||||
化学特性 | リン <0> | |||||
硫黄 <0> | ||||||
製造の規準 | API Spec7-1 | |||||
ドリル・カラー容量 | ||||||
引張強さ | 110,000のpsiの最低 | |||||
758 Mpa | ||||||
降伏強さ | 100,000のpsiの最低 | |||||
689 Mpa | ||||||
衝撃強度 | 60Jの上 | |||||
硬度(Brinell) | 最低285 BHN |
ドリル・カラーの分類
ドリル・カラーは構造および材料の即ち滑らかなドリル・カラー、螺線形の溝があるドリル・カラーおよび非磁気ドリル・カラーに従って3つの部門に簡単に言えばある場合もある。
滑らかなドリル・カラーは38から53の範囲に普通厚さの滑らかなthicked壁の管、ドリル管のそれの約4から8回である。それは均一円柱形に機械で造られ、明白な合金鋼より構成した。
螺線形の溝があるドリル・カラーはまた明白な合金鋼から機械で造られるが、普通レインコートのドリル・カラーより4%から6%軽い。この種類のドリル・カラーは壁とつば間の接触の区域の減少によって事故を付ける可能性の躊躇するためにこの頃は広く利用されているので特別な螺線形の設計主として。
非磁気ドリル・カラーは非磁気合金鋼から製造される。測定した場合磁気計器が地磁気分野を感じることができると同時に試錐孔の方向は、器械非磁気環境の保たれた働きでなければならない。但し、訓練プロセスで、磁気装備は計器の正確さに常に影響を与える。従って、非磁気ドリル・カラーの利用はより信頼できる測定の結果を保障できる。
あく適用のドリル・カラー
ドリル・カラーはあくプロセスの重大な役割を担う。構造特徴、ドリル・カラーが原因で重量をドリル・カラーの1つおよび一番の専門であるあくことはに目的提供できる。重力はいくつかのドリル・カラーで穴あけ工具が付いている石を壊すのに必要とされる十分な下り力を提供するために動作する。
ビット(WOB)で重量を振動および動揺を湿らせるために訓練が起こるとき提供することから離れて、ドリル・カラーはまた衝撃吸収材として働く。このように、鋭いプロセスは大いに定常状態で遂行することができる。
3番目に、ドリル・カラーの存在はパイプラインが大きい圧縮の下に抗張州に、が保証ドリルひもの剛性率とどまるようにする。従って、ドリルの効率および質は非常に改善される。
上記の適用に加えて、ドリル・カラーは穴の偏差の問題を避け、訓練の性能を高める最下の穴アセンブリの方向の制御を助けることができる。
