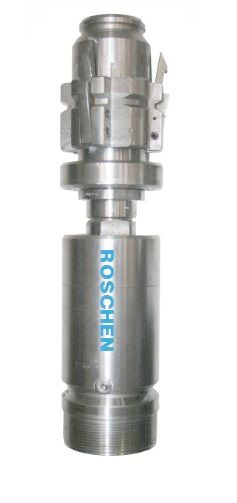

地質のGBSの大口径のワイヤーラインの炉心バレル
大口径のワイヤーラインの炉心バレル機能:
内部の管アセンブリは外の炉心バレルの中で掛け金を降ろし、表面にワイヤーライン ケーブルに接続されるオーバーシュートされた装置によって持ち上がる。ワイヤーライン検索方法は慣習的な芯を取る方法と比較される生産率を非常に改善するが、また試錐孔を十分に包装したいつも敏感な地質学の試錐孔の安定性を保障することを去る。
適用:
GBSの大口径のワイヤーラインの炉心バレルは良質の中心が粘土、砂または緩く、弱い形成に要求されるとき特に有効である。102mmの標準的な中心は明確なポリ塩化ビニールの中心はさみ金で完全に保たれ、一つで各中心の操業の後で容易に得られる。地質の仕事でこの非常に多目的な炉心バレルシステムが地形の広い範囲の大口径の中心を得るのに広く使用されている。
利点:
大口径、良質の中心
地形の広い範囲のよい回復を得る能力
優秀な水力学
まさに多目的なシステム
技術的なデータ
指定 | あく方法 | ||||
方法1 | 方法2/3 | 方法4 | 方法5 | 方法6 | |
穴径(mm) | 146.0 | 150.0 | 146.0 | 146.0 | 146.0 |
コア・ビット セットI.D。(mm) | 102.0 | 102.0 | 109.0 | 102.0 | 102.0 |
棒径(mm) | 102.0 | 102.0 | 102.0 | 95.0 | N/A |
切り目/王冠の厚さ(mm) | 22.0 | 24.0 | 18.5 | 22.0 | 22.0 |
穴区域(cm2) | 167.5 | 176.8 | 167.5 | 167.5 | 167.5 |
行動中心域(cm2) | 81.7 | 81.7 | 81.7 | 70.9 | N/A |
推薦されたドリル棒 | 一体鋳造GBS | ||||
推薦された包装 | SW |
この炉心バレルを使用する複数の異った方法がある:
方法1:堅い形成への芯を取る媒体のため。かまれた設定は146mmODX102mmIDTCであるまたはダイヤモンドビットは地質学によって使用することができる。
方法2:柔らかい形成で芯を取ることのため。2部から–操縦者およびリーマー成っているTCビットは主に使用される。リーマーODは150mmであり、操縦者IDは102mmである。
方法3:非常に柔らかいですか疎開編隊で芯を取ることのため。ビットは方法2として同じであるが、特別な延長中心揚げべらの場合はビットの前の25mmを動かす。
方法4:非常に柔らかいですか疎開編隊で芯を取ることのため。中心揚げべらの箱はビットの前の60mmを動かすために伸びる。内部管はより堅い形成が見つけられるとき中心揚げべらの箱がビットの後ろで引き込むようにバネ付きである。かまれた設定は146mm OD X 109mm IDである
方法5:柔らかくか非常に柔らかい形成のShelbyの管の見本抽出。これは内部管を取り替えるで、元口にビットに先んじるサンプルshelby管がある付属品。ビットは方法1と同じである
方法6:完全な穴の訓練アセンブリは、これ非芯を取る目的のための内部管を取り替える付属品である。コア・ビットは方法1および非芯を取るビットが101.6mmの直径であると同じである。GBSのバレルに先んじて試験に芯を取ることのために、非芯を取るビットの代わりに小さい直径の炉心バレルを(T6-101かより小さい)付けることは可能である。
