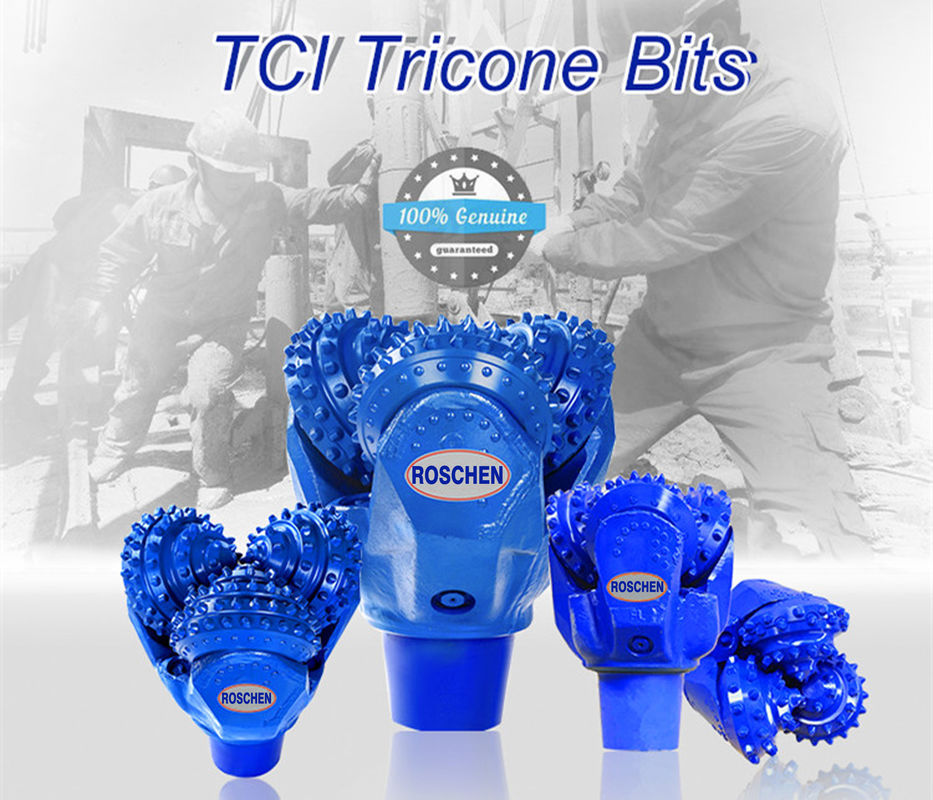

API 17 1/2の」油井の訓練、井戸の訓練のためのTriconeビットIADC637
Triconeローラーの円錐形ビットは最も広く利用された穴あけ工具である。ローラーの円錐形ビットが働いているとき、切断の歯によっては互い違いに井戸の底が接触する、トルクを壊す石は小さい、井戸の切断歯と底間の接触域は小さい、特定の圧力は高く、形成に食べることは容易である;働く端の全長は大きい、従って摩耗は比較的減る。円錐形ビットは柔らかいからの堅いにいろいろな形成に合わせることができる。
私達のtriconeビットはで主に、井戸、地熱健康で鋭い工学油井に使用される。Roschenの穴あけ工具は特徴が長い生命、高く鋭い効率および低い作業費であるAPI及びISO標準に従って設計され、製造される。私達は26"まで2 7/8"から及ぶかまれたサイズを作り出して、もそれらは柔らかさから非常に堅いへの異なった形成に加えることができる。
| API 17 1/2」IADC 637の井戸の訓練のためのTricone穴あけ工具 | |
| 直径 | 17 1/2」= 444.5mm |
| モデル | HA637G |
| Pinの糸 | API Reg。7 5/8" |
| 総体/純重量重量を量りなさい | 260/280キログラム |
| パッキングのサイズ | 500X500X650 mm |
| プロダクト標準 | API SPEC 7-1 |
| 軸受け | Oリングによって密封されるジャーナル・ベアリング |
| 正常なWOB | 0.7~1.2 KN/MM |
| 回転式速度 | 70~40のRPM |
| 構造の切断 | 大きい半径のスコップは内部の列、外の列の球形のコンパクトで密集し、トリマーの列はゲージの列とかかとの列の間で加えられる。 |
| 鋭い形成 | 高い耐圧強度の媒体のハードそして高い研磨性、石灰岩のような、ドロマイト、砂岩およびチャート、等。 |
| API ROSCHENのブランドのTriconeかまれた許容 | ||
| Triconeビットの外の直径 | 外の直径の許容 | |
| 3 3/8 | 13の3/4インチ | 0 | 0.0313の（1/32の）インチ | 0 | 0.79 mm |
| 14 | 17の1/2のインチ | 0 | 0.0625の（1/16の）インチ | 0 | 1.57 mm |
| 17 5/8 | 26インチ | 0 | 0.0625の（1/16の）インチ | 0 | 2.38 mm |
| ROSCHENのブランドのノズルはTriconeビットの大きさで分類する | |||||
| ノズルのコード | Triconeかまれた直径 | O.D.ofのノズル | ノズルの長さ | ノズルの内部Dia. | |
| インチ | mm | mm | mm | mm | |
| S 0 | 3 5/8 | 4 | 92.1 | 101.6 | 18.12 | 15.96 | 6 | 14 |
| S1 | 4 1/8 | 5 3/4 | 104.78 | 146.1 | 20.3 | 17.48 | 6 | 14 |
| S 2 | 5 7/8 | 7 3/8 | 149.2 | 187.3 | 23.5 | 19.05 | 6 | 16 |
| S 3 | 7 1/8 | 8 1/4 | 190.5 | 209.6 | 29.74 | 20.62 | 6 | 22 |
| S 4 | 8 3/8 | 14 5/8 | 212.7 | 371.5 | 32.89 | 26.97 | 6 | 22 |
| S 5 | 14 3/4 | 26 | 374.6 | 660.4 | 40.84 | 26.97 | 6 | 22 |
| SC2 | 8 3/8 | 11 | 212.7 | 279.4 | 23.5 | 26 | 6 | 14 |
| SC4 | 11 5/8 | 17 1/2 | 295.3 | 444.5 | 32.89 | 35.32 | 6 | 22 |
