顕著な信頼性の逆の循環 RC のハンマー 3 インチ 4 インチ 4 1/2 インチ
逆循環ハンマーの説明
搭載されたコンプレッサーは、空気圧往復運動ピストンに動力を供給します。次に、ピストンは、硬い岩を粉砕できるように設計されたタングステン鋼のドリルビットを駆動します。
空芯掘削と同様に、ドリルの切粉はロッド内部の表面に戻されます。これは、アウター ドリル ロッドとインナー チューブのデュアル ウォール ドリル ロッドを使用することで達成されます。圧縮空気がロッドに吹き付けられると、体積が空気を押しのけ、サンプルを表面に持ち上げます。
挿し木が穴の上部にある分流器に到達すると、ホースを通ってサイクロンの周りを移動し、サンプルの速度を落とします。サイクロンから、サンプルはスプリッターを通過し、サンプル全体の一部がサンプル バッグに送られます。次に、探査掘削チームは、穴の深さに合わせてサンプルを収集し、クライアントが記録できるように配置してから、分析のためにラボに輸送します。
逆循環ハンマーのパラメータ
ROSCHEN RC ハンマーの仕様 | |||||||||
ハンマーサイズ | ハンマー | ビットシャンク | ロシェンコード | 穴の範囲 (mm) | 外径 (mm) | 長さ(ビットなし)mm | 重量 (NW) kg | 接続ねじ | 使用圧力 |
3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3インチのリメット | 1.0~3.0MPa |
3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3インチのリメット | 1.0~3.0MPa |
4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" レメット 4" メツケ | 1.0~3.0MPa |

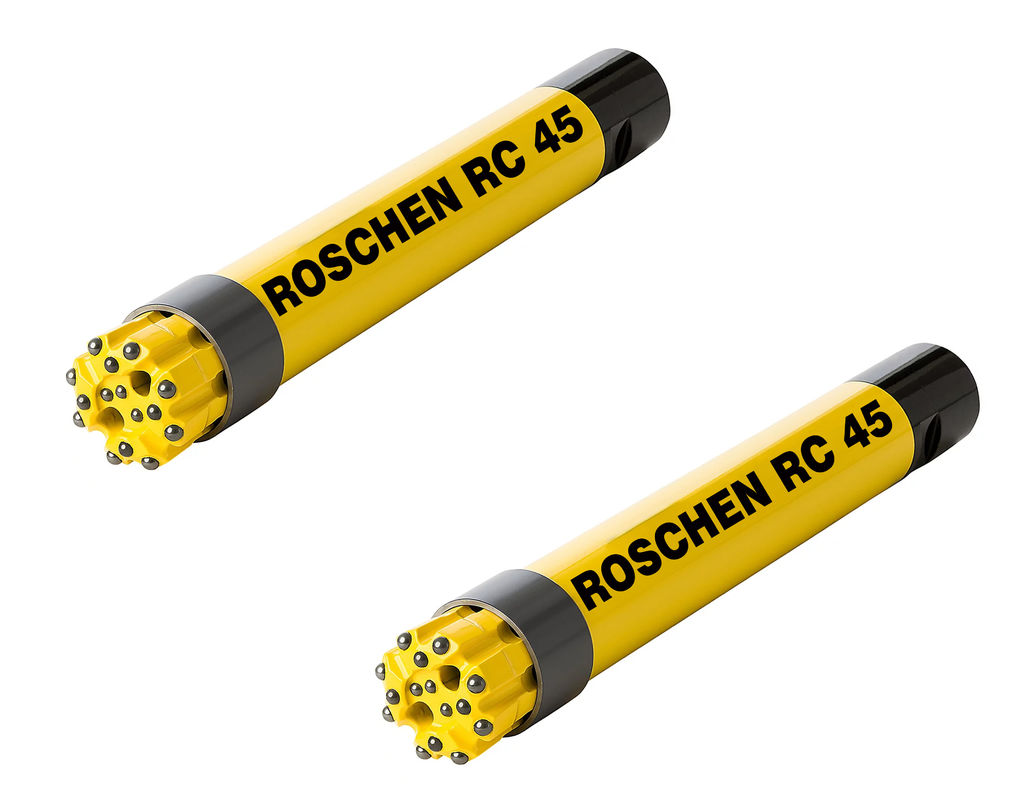

4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" レメット 4" メツケ | 1.0~3.0MPa |
5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" レメット 4" メツケ | 1.0~3.0MPa |
5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" レメット 4" メツケ | 1.0~3.0MPa |
5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" レメット 4" メツケ | 1.0~3.0MPa |
5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5" レメット 4"-4.5" メツケ | 1.5~3.5MPa |
5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" レメット 4.5" メツケ | 1.5~3.5MPa |
5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" レメット 4.5" メツケ | 1.5~3.5MPa |
5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" レメット 4.5" メツケ | 1.5~3.5MPa |
5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" レメット 4.5" メツケ | 1.5~3.5MPa |
5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5"-4.5" レメット 3.5"-4.5" メツケ | 1.5~3.5MPa |
5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" レメット 4"-4.5" メツケ | 1.5~3.5MPa |
5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" レメット 4"-4.5" メツケ | 1.5~3.5MPa |
5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5" レメット 4.5" メツケ | 1.5~3.5MPa |
6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5" レメット 4.5" メツケ | 1.5~3.5MPa |
6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | 依頼として | 1.5~3.5MPa |
8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | 依頼として | 1.5~3.5MPa |
10" | RC100/RC100R | RC100/RC100R | ROSRC100 | 250-370 | 240 | 1528年 | 328 | 依頼として | 1.5~3.5MPa |
ノート: | |||||||||
Metzke、Remetスレッドが利用可能です! | |||||||||
RCハンマーの特殊シャンクはご要望に応じて製作いたします。 |
逆循環ハンマーの詳細
従来のクロスオーバーシステムを使用する場合、切断物はクロスオーバースロットを通ってセンターチューブに入る前に、まずビットの周りを上に移動します。この方法は、迅速で費用対効果が高く、最初のパスの探査掘削に特に適しています。
多くの地質学的シナリオでは、RC システムによって収集された大量のサンプルが大きな利点となります。「ナゲット効果」を扱う探査プロジェクト (たとえば、粗い金やダイヤモンドのプロジェクト) は、より大きな直径のドリル穴から恩恵を受けることがよくあります。Roschen は通常、直径 3 ⅝ インチから 4 ½ インチ (92 mm から 114 mm) の範囲の穴を開けます。直径 3 ⅝ インチ (92 mm) の穴からのサンプル回収量は、岩の種類によって異なりますが、約 11 ポンド/フィート (16.4 kg/m) です。
逆循環RCは、世界中で広く使用されている掘削工法です。この方法は、オーストラリアや西アフリカ (および同じ理由でカナダ北部) など、水が不足しているか高価な地域では無敵です。
高い浸透率
RC の大きな利点は普及率の高さです。浸透率は、地面の状態にもよりますが、シフトごとに 80 m を超えることがよくあります。掘削の速度は、低速の掘削方法と比較して、多くの場合、大幅なコスト削減を意味します。
悪い地面で良い
リバース サーキュレーション RC 掘削は、地盤条件の影響を比較的受けにくく、他の方法では貫通が困難または遅い場合があります。デュアル パイプ RC はもともと、従来の掘削方法では費用がかかり効果がなかった「悪夢のような」地層 (永久凍土層、氷河期、割れた岩など) を掘削する方法として開発されました。
逆循環 RC ドリル切削屑は、デュアル パイプのセンター チューブ内の表面に運ばれます。このため、通常、サンプルの回収率は非常に高く、微粉と粘土の両方の回収率が高くなります。
環境に優しい
逆循環掘削には、いくつかの環境上の利点があります。何よりもまず、RC は削岩作業にほとんど水を必要としません。これは、水の供給が限られている、または敏感な地域での利点です。
さらに、凍結した水源と喫水線により、不可能ではないにしても、冬の掘削は困難で費用がかかる可能性があります.北極のツンドラ地帯のような特定の地域では、地面が凍っていて邪魔される可能性が低い冬季の掘削は、環境的に許可されている方が簡単です。軽量 RC により、北極での冬の掘削が実行可能なオプションになります。
