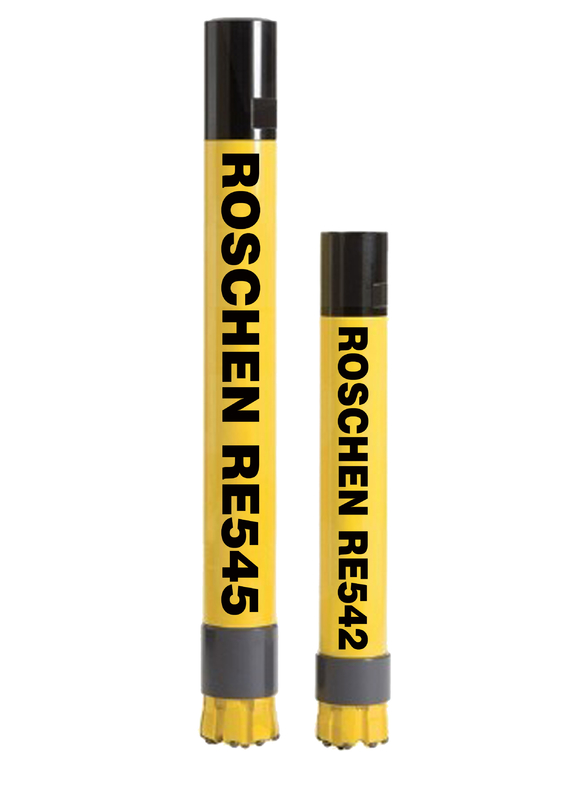

高力 4 インチ RE545 逆循環ハンマー掘削逆循環ドリルロッド
RCハンマードリルクイック詳細
適用範囲: 地質探査、鉱石採掘。
設計原則: ターゲットの深さに正確に到達し、低コストで耐久性のある使用で生産効率を向上させること。
特徴:
Dth ハンマー掘削序章
リバース サーキュレーションは、掘削プログラムで最初の探査とリソースの定義に使用されます。RC穴あけには2種類あります。1 つはハンマー付き RC で、800m までの深さに到達できるミディアムおよびハードロックで使用されます。ロッドは通常、直径 4" および 4 ½" です。
もう 1 つは、地盤条件のタイプに合わせて特別に設計されたエア コア & バキューム ビットを使用して、100m の深さまでの軟質酸化物および粘土地盤で使用されるエア コア掘削です。空芯掘削に使用される RC ロッドは、通常 3 インチから 3 ½ インチです。Roschen's は、さまざまな地盤条件に適合する空芯掘削装置の設計と製造において幅広い経験を持っています。
Roschen は、3 1/2 インチから 10 3/4 インチまでのサイズで、多数のねじ接続を備えた高品質のリバース サーキュレーション ドリル ロッドの完全な製品ラインを提供しています。すべての逆循環ロッドは、最先端の技術を使用して製造され、高強度、優れた耐摩耗性、および長寿命を提供するように特別に設計されています。
RC、デュアル ウォール ドリル ロッドは、外側のドリル ロッドとロッドの内側にある内側のチューブで製造されます。ドリルロッドが一緒にねじ込まれると、内側のチューブが一緒にシールされ、切削屑がビット面から収集のために表面に移動するための連続的な経路が提供されます。
逆循環ハンマードリルパラメータ
逆循環(RC)ハンマー早見表 | ||
サイズ | RCハンマーモデル | ROSCHEN RCハンマーモデル |
3" | RCハンマー RE035 | ROS RC 35 |
4-4 1/2" | RCハンマー RE004 | ROS RC 40 |
RCハンマー RE540 | ROS RC 45 | |
5" | RCハンマー RE040 | ROS RC 50 |
RCハンマー RE542 | ROS RC 50 | |
RCハンマー RE543 | ROS RC 50 | |
RCハンマー RE545 | ROS RC 50 | |
5-5 1/2" | RCハンマー RE052 | ROS RC 55 |
RCハンマー RE547 | ROS RC 55 | |
5 1/2-5 3/4" | RCハンマー RE054 | ROS RC 55 |
RCハンマー RE140 | ROS RC 55 |
逆循環ドリルロッド仕様 | |||||||
ねじの種類 | リメット | リメット | リメット | メツケ | メツケ | マトリックス | マトリックス |
ロッド外径 | 3 1/2" | 4" | 4 1/2" | 4" | 4 1/2" | 4" | 4 1/2" |
アウターチューブ外径 | 88.9mm | 101.7mm | 114.3mm | 101.7mm | 114.3mm | 101.7mm | 114.3mm |
アウター チューブ ID | 81.8mm | 94.6mm | 107.2mm | 94.6mm | 107.2mm | 94.6mm | 107.2mm |
アウターチューブ WT | 5.3mm | 7.1mm | 7.1mm | 7.1mm | 7.1mm | 7.1mm | 7.1mm |
インナーチューブ外径 | 38.1mm | 50.8mm | 63.5mm | 50.8mm | 63.5mm | 50.8mm | 63.5mm |
インナーチューブID | 32.6mm | 45.3mm | 58mm | 45.3mm | 58mm | 45.3mm | 58mm |
インナーチューブ WT | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm |
スパナ フラット | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm |
重量 3.0m | 75kg。 | 75kg。 | 95キロ。 | 75kg。 | 95キロ。 | 75kg。 | 95キロ。 |
重量 6.0m | 120kg。 | 150kg。 | 168キロ。 | 150kg。 | 168kg。 | 150kg。 | 168キロ。 |
詳細および注文サポートについては、Roschen の担当者にお問い合わせください。
逆循環ハンマードリル応用
