迅速かつ効率的に岩石サンプルを収集するために使用される回転式掘削逆循環ハンマー
逆循環ハンマーの紹介
逆循環性能ツーリング
リバースサーキュレーション (RC) 掘削は、大型のロータリードリルとエアコンプレッサーを使用して、岩石サンプルを迅速かつ効率的に収集するために使用されます。RC 掘削は、浸透率が高く、1 メートルあたりのコストが低いため、探査プロジェクトの初期段階で鉱物サンプルを取得するのに理想的です。
逆循環掘削
リバース サーキュレーション (RC) 掘削では、二重壁のドリル ロッドと切削工具 (通常は空気式レシプロ ハンマー) を使用して、岩層にボア ホールを生成し、穴の底から岩片や切屑を回収します。逆循環は、内側チューブと外側チューブの間の環状部にあるロッドに空気を吹き付けることによって実現され、差圧が発生して、内側チューブを上って表面に移動する切削片に揚力が生じます。RC 掘削は、鉱物サンプルを収集するための迅速かつ経済的な手段であることが証明されており、1960 年代にドイツで導入されて以来、人気が高まっています。
スイベル
純粋な RC 掘削または従来のダウン ザ ホール (DTH) 工法で使用される Roschen スイベルは、従来の上下スイベル操作に代わる費用対効果の高い方法です。また、接続が 1 セットしかないため、安全性が向上し、メンテナンス要件が軽減されます。
RCドリルストリング
RC ドリル ストリングは、ボア穴の底にある切削工具に高圧で大量の空気を送るように設計されています。ドリル リグを選択すると、サブとアダプターを使用して、使用するツールの選択に応じて、さまざまな組み合わせでドリル ストリングをドリル ヘッドに接続できます。
逆循環ハンマーの特徴:
逆循環掘削ロッド
Roschen は、すべてのシステムとの完全な互換性のために、ファーバー、マトリックス、メッツケ、およびレメット タイプのスレッドを備えたドリル ロッドを提供しています。当社の頑丈なドリル パイプは、インナー チューブ カラーからアウター チューブまで 360° の接触を提供し、現場で簡単に交換できるように設計されており、コストのかかるダウンタイムを最小限に抑えます。
フェイバー
ファーバータイプのねじは、逆循環掘削で使用される認識されている標準ねじの 1 つです。Roschen Faber タイプのドリル パイプは、損傷に対する優れた耐性を実現する熱処理済みのピンを備えた高級合金ツール ジョイント、長寿命で組み立てが容易な高強度精密ミッドボディ、現場で交換可能なインナー チューブ アセンブリを特徴としています。Faber タイプのスレッドは、1 インチあたり 4 つのスレッドを使用する設計になっています。
マトリックス
マトリックス タイプのねじは、RC 穴あけのもう 1 つの標準として認められています。Roschen Matrix タイプのドリル パイプは、熱処理されたピンを備えた高品質の合金ツール ジョイントを特徴としており、損傷に対する優れた耐性、高強度で精密な中間ボディにより、長寿命と組み立ての容易さを実現しています。マトリックスタイプのロッドでは、インナーチューブをラバースタビライザーで固定するか、スチールスタビライザーで現場交換可能です。マトリックス型 RC パイプは、インナー チューブ アセンブリのピン部分にシーリング O リングを備えており、最適なインナー チューブのシーリングとエアフローを提供します。マトリックスタイプのスレッドは、より粗く、より耐久性のある 1 インチあたり 3 スレッドの設計を使用しています。
メツケ
Metzke タイプのねじ山は、リバース サーキュレーション ドリルで使用される標準的なねじ山の 1 つです。Roschen Metzke タイプのドリル パイプは、熱処理されたピンを備えた高品質の合金製ツール ジョイントを備えており、損傷に対する優れた耐性、高強度で精密なミッドボディ、長寿命で組み立てが容易、現場で交換可能なインナー チューブ アセンブリと 360 度を提供する特別なジョイントを備えています。最小限の流れ制限で安定化。Metzke タイプのねじ山は、1 インチあたり 4 つのねじ山の設計と、より堅牢な 90° のツール ジョイント合わせ面を使用します。
リメット
リメット タイプのねじは、RC 穴あけのもう 1 つの標準として認められています。Roschen Remet タイプのドリル パイプは、熱処理されたピンを備えた高品質の合金製ツール ジョイントを備えており、損傷に対する優れた耐性、高強度で精密なミッドボディ、長寿命と組み立ての容易さ、特別なジョイントを備えた現場で交換可能なインナー チューブ アセンブリが 360 度の安定性を提供します。流れの制限を最小限に抑えます。リメット タイプの RC パイプは、インナー チューブ アセンブリのピン部分にシーリング O リングを備えており、最適なインナー チューブのシーリングとエアフローを提供します。リメットタイプのねじは、より粗く、より耐久性のある 1 インチあたり 3 ねじの設計を使用しています。
逆循環ハンマーのパラメータ
| ROSCHEN RC ハンマーの仕様 | |||||||||
| ハンマーサイズ | ハンマー | ビットシャンク | ロシェンコード | 穴の範囲 (mm) | 外径 (mm) | 長さ（ビットなし）mm | 重量 (NW) kg | 接続ねじ | 使用圧力 |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3インチのリメット | 1.0～3.0MPa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3インチのリメット | 1.0～3.0MPa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" レメット 4" メツケ | 1.0～3.0MPa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" レメット 4" メツケ | 1.0～3.0MPa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" レメット 4" メツケ | 1.0～3.0MPa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" レメット 4" メツケ | 1.0～3.0MPa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" レメット 4" メツケ | 1.0～3.0MPa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5" レメット 4"-4.5" メツケ | 1.5～3.5MPa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" レメット 4.5" メツケ | 1.5～3.5MPa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" レメット 4.5" メツケ | 1.5～3.5MPa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" レメット 4.5" メツケ | 1.5～3.5MPa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" レメット 4.5" メツケ | 1.5～3.5MPa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5"-4.5" レメット 3.5"-4.5" メツケ | 1.5～3.5MPa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" レメット 4"-4.5" メツケ | 1.5～3.5MPa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" レメット 4"-4.5" メツケ | 1.5～3.5MPa |

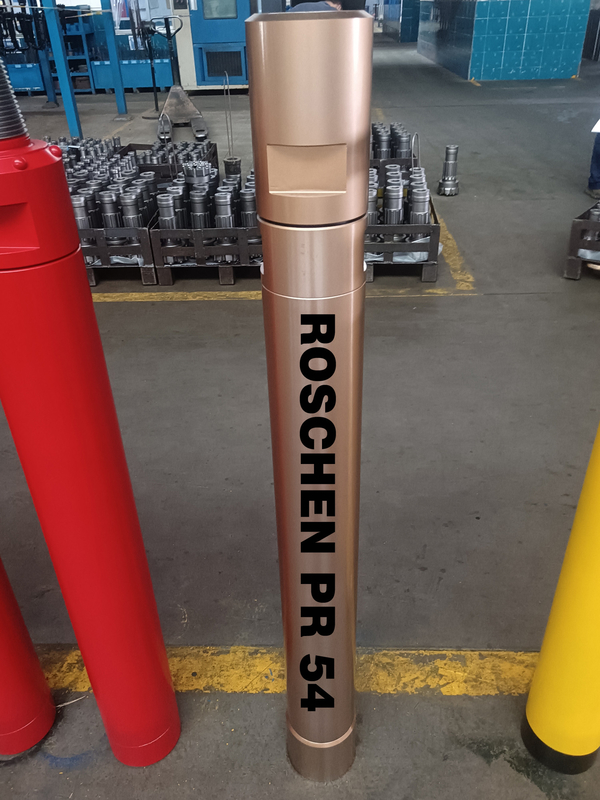

| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5" レメット 4.5" メツケ | 1.5～3.5MPa |
| 6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5" レメット 4.5" メツケ | 1.5～3.5MPa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | 依頼として | 1.5～3.5MPa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | 依頼として | 1.5～3.5MPa |
| 10" | RC100/RC100R | RC100/RC100R | ROSRC100 | 250-370 | 240 | 1528年 | 328 | 依頼として | 1.5～3.5MPa |
| ノート： | |||||||||
| Metzke、Remetスレッドが利用可能です！ | |||||||||
| RCハンマーの特殊シャンクはご要望に応じて製作いたします。 | |||||||||
