穴用具の下のザ・ホールのドリルのハンマー/トンネル工学の下

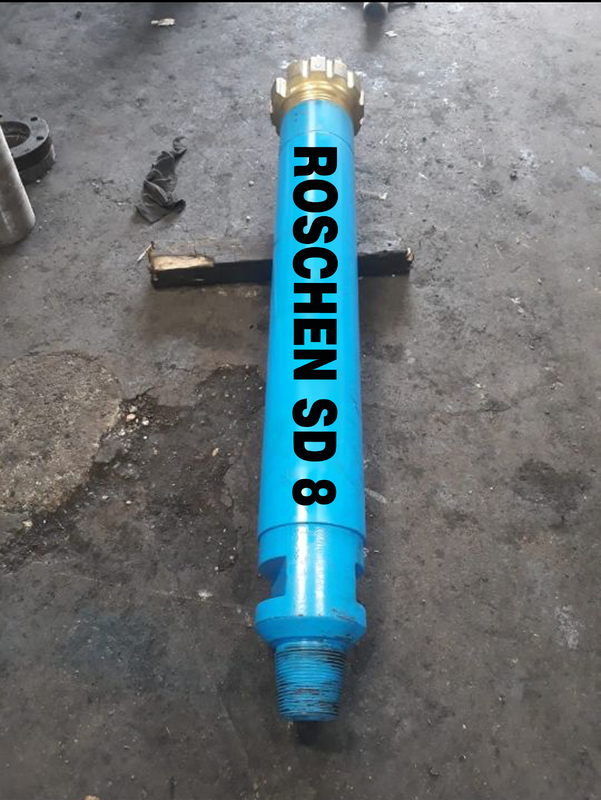

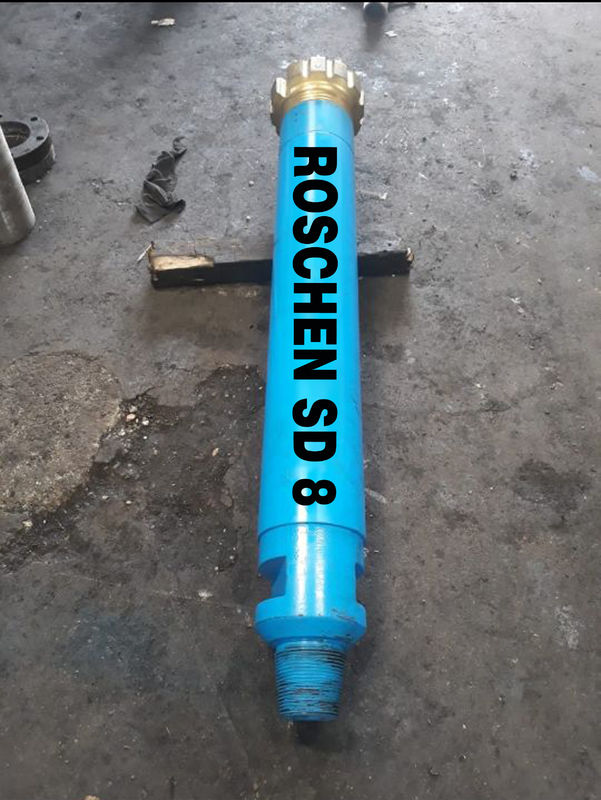

穴用具の下のザ・ホールのハンマーSD8のハンマーの石訓練/トンネル工学の下
ザ・ホールのドリルのハンマーの紹介の下
逆の循環RCのあくハンマーおよびハンマー・ドリル ビットは顕著な信頼性および簡易性と共に顕著な性能を提供する。私達の逆の循環のハンマーはあらゆる調査および等級制御プロセスのために適している汚染無しで正確なサンプルを得るために。RCの訓練はほとんどの例でできる遂行する慣習的なまたはワイヤーラインの芯を取ることで必要なわずか時間の連続的なサンプル コレクションを槌で打つ。
ザ・ホールのドリルのハンマーの指定次元の下
| ROSCHEN DTHは技術仕様を槌で打つ | |||||||
| ハンマーのサイズ | すねをかんだ | ROSCHENコード | 関係の糸 | 適したビット | 働き圧力 | 空気消費 | |
| 2" | BR2 | ROS 11 ROS 22 | RD50箱 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3" | DHD3.5 | ROS 32 | API 2 3/8" Reg | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4" | DHD340 | ROS 34 | API 2 3/8" Reg | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5" | DHD350 | ROS 52 ROS 54 | API 2 3/8" Reg/API 3 1/2」Reg | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6" | DHD360 | ROS 62 ROS 64 | API 3 1/2」Reg | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2」Reg | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| M80/M85 | |||||||
| 10" | SD10 | ROS 100 | API 6 5/8" Reg | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| ROS 100 | 2.4Mpa | 55m3/min | |||||
| 12" | DHD1120 | ROS 120 | API 6 5/8" Reg | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa 120 | 2.4Mpa | 78m3/min | |||||
| 15" | Numa 150 | ROS 150 | API 6 5/8" Reg | ¢530mm-¢660mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| DHD1150 | 1.8Mpa | 56m3/min | |||||
| QL150 | 2.5Mpa | 78m3/min | |||||
| 18" | Numa 180 | ROS 180 | API 6 5/8" Reg | ¢600mm-¢860mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| DHD1180 | 1.8Mpa | 56m3/min | |||||
| QL180 | 2.5Mpa | 78m3/min | |||||
| 24" | Numa 240 | ROS 240 | API 6 5/8" Reg | ¢775mm-1000mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| QL 240 | 1.8Mpa | 56m3/min | |||||
| SD 24 | 2.5Mpa | 78m3/min | |||||
| 注: | |||||||
| どのスプラインでも利用できる | |||||||
| API、Metzke、RemetのFabeの糸は利用できる! | |||||||
| DTHのハンマーのどの特別なタイプすねでも要求によって利用できる。 | |||||||
| 低圧DTHのハンマーの指定 | |||||||
| モデル | ドリル孔Dia. （mm） | 包装OD （mm） | 長さ（mm） | 重量（kg） | 仕事圧力（MPa） | 空気消費（m3/min） | 影響の頻度（T/min） |
| 65A DTHのハンマー | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2.5 | ≥810 |
| 70A DTHのハンマー | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
| 80A DTHのハンマー | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5.5 | ≥810 |
| 90 DTHのハンマー | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
| 90A DTHのハンマー | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
| 900 DTHのハンマー | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
| 930 DTHのハンマー | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
| 110A DTHのハンマー | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
| DHD340 DTHのハンマー | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
| DHD350 DTHのハンマー | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
| DHD360 DTHのハンマー | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
ザ・ホールのドリルのハンマーの細部の下
CIR110AのDownholeのドリルのハンマー操作の注意:
1. 正常な石訓練の状態では、ハンマーは200営業時間毎に整備され、きれいになり、そして組立て直される。ドリル孔か泥のスラグになることは100時間毎に行われる。
2. ハンマーの潤滑は主要なエンジンの給油装置を通して達成される。従って、次の転位が始まる前に給油装置が各転位の開始前にオイルで満ちている、今でも余剰があることを保障することは必要であり。円滑油オイルは冬の夏そして第5-10機械オイルの機械オイル第20である。ハンマーがドリル管で取付けられている前にドリル管の残骸を取除き、ドリル管にオイルがあるかどうか確認するために、排気弁は作動する。接続の後で影響装置を点検しなさい。
3. DTHのハンマーおよびドリル棒は穴で事故を防ぐために逆転してはならない。穴の下の訓練の過程において、あくことを止めたいと思えばハンマーに空輸補給をすぐに停止するべきではない。穴にこれ以上の石そして石の粉がないときドリルを持ち上げ、吹くべきでガス供給を停止する。、そして回ることを止めなさい。
