主な機能と利点
。 固定内装部品の特許取得済みマウントシステム
。 短い長さの非常に頑丈なシャンクは、ピストンとビットとの間のより大きなエネルギー伝達を可能にする。
。 穿孔条件を変えるための可変チャックスリーブ長さ。
。 シングルピースのサンプルチューブアセンブリ。
。 競合他社と比較して優れた耐摩耗性を備えた特に熱処理されたサンプルチューブ。
。 可変のサンプルチューブの穴径により、請負業者は工具をより柔軟に設定できます。
。 最も磨耗の多い条件でも最適な耐摩耗性のための硬化スリーブ。
。 バックヘッドとチャックのマルチスタートスレッドにより、ハンマーのカップリング/アンカップリングが簡単に行えます。
。 メタルスプレーチャックスリーブと摩耗スリーブオプションは、外部循環での耐摩耗性を高めます。
。 すべての重要な内部コンポーネントは、工具の寿命を最大限にするために厳格な制御下で熱処理されます。
。 特別なアセンブリや分解ツールを必要とせずに作業が容易です。

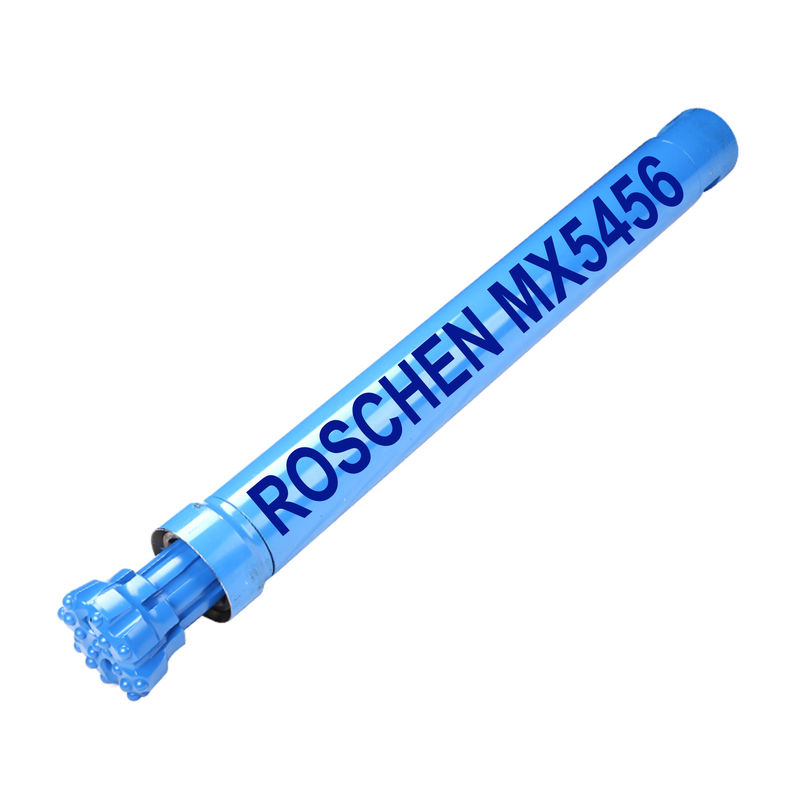

| MX5456 RCハンマー技術データ | ||
| 仕様 | メトリック | インペリアル |
| ハンマー外径 | 132mm | 5.2 " |
| ハンマーの長さ（レスドリルビット） | 1165mm | 45.9 " |
| バックヘッドスパナフラットサイズ | 100mm | 4 " |
| ドリルビットシャンクタイプ | MX5456 | |
| バックヘッドスレッド | 4 1/2 "Metzke | |
| ドリルビットサイズ範囲 | 137mm〜146mm | 5.4 " - 5.75" |
| ハンマー重量（より少ないビット） | 77キロ | 170 lbs |
| 最大ドリルビット重量 | 18.7キログラム | 41.2 Lbs |
| ピストン重量 | 19キログラム | 41.9 Lb |
| メイクアップトルク | 5288-7050 NM | 3900〜5200 FT Lbs |
| バックヘッドスタンドオフ | 0.75mm | 0.030 " |
| 推奨最小エアパッケージ | 25.5m3 /分@ 24.1Bar | 900cfm @ 350psi |
パーツリスト：
| 項目 | 部品番号 | 説明 |
| MX5456AS02 | MX5456ハンマー4 1/2 "メッツケ | |
| 1 | 1300-0850 | 内部サークリップ |
| 2 | MX5456AT11 | アダプターチューブ4.5 Metzkeピン |
| 3 | BS228 | Oリング（×2） |
| 4 | BS 040 | Oリング |
| 5 | MX5456SC01 | エアスクリーン |
| 6 | MX5456BH11 | バックヘッド4½メスケ |
| 7 | 8406-0200-N8 | チェックバルブシール |
| 8 | MX5456CV01 | チェックバルブプランジャ |
| 9 | MX5456SP01 | チェックバルブスプリング |
| 10 | MX5456SM01 | スチールメイクアップリング |
| 11 | MX5456LR01 | ロックリング |
| 12 | MX5456SS01 | スペーサー |
| 13 | MX5456ST01 | サンプルチューブ |
| MX5456ST03 | サンプルチューブ | |
| 14 | BS230 | Oリング |
| 15 | MX5456DR01 | サンプルチューブマウント |
| 16 | BS228 | Oリング |
| 17 | BS237 | Oリング（×2） |
| 18 | BS042 | Oリング |
| 19 | MX5456SR01 | シーティングリング |
| 20 | MX5456IC01 | 内筒 |
| 21 | MX5456PN01 | ピストン |
| 22 | MX5456WS01 | 着用スリーブ |
| 23 | MX5456PR01 | ピストンリング |
| 24 | MX5456BB01 | アライナーベアリングブッシュ |
| 25 | N7-102-4 | Oリング（×2） |
| 26 | 5456PIN | ビット保持ピン×8（セット） |
| 27 | MX5456CK11 | チャック |
空気圧は、20°C（68°F）でシールレベルで動作するコンプレッサーに与えられます。 温度、高度、相対湿度を考慮して、実際のコンプレッサー容量の補正を行う必要があります。
DTHハンマーは、効率的な掘削のために、内部コンポーネントを保護し、ハンマーの走行面の間に良好なエアーシールを提供するために、適切な岩盤ドリルオイルを絶えず供給する必要があります。 Roschenは、最適な性能を維持し、内部部品の寿命を延ばすためにRoschenLosonsafe®Rock Drill Oil（RDO）の使用を推奨しています。 オイルの正確な消費量は、風量と条件に依存します。 推奨事項については、下記の潤滑グラフを参照してください。 濡れた状態で掘削するときは、通常の量を2倍にする必要があります。 管を交換するとき、ドリルビットシャンクの周りおよび管継手内に油の視覚的証拠があるはずです。
石油系の岩石ドリル油を使用する場合、推奨される油のグレードは、周囲温度と作動圧力に依存します。 経験則として、ハンマーは高頻度の工具であるため可能な限りISO320グレードの岩石ドリルオイルを使用すべきですが、ポンプが冷たい条件でオイルを汲み上げることができない場合、グラフに従って低級グレードのオイルを使用することができます以下。
ドリルビット
| 直径 | 顔のタイプ | 部品番号 | 説明 | No. xボタン直径（インチ） | サンプルホール | 重量約 | ||||
| mm | インチ | 外 | 面 | センター | Kgs。 | Lbs。 | ||||
| 137 | 5 3/8 | 凹面 | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8×5/8 | 4×5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 137 | 5 3/8 | ハードフォーメーション | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8×5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | 凹面 | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8×5/8 | 4×5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | ドロップセンター | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8×5/8 | 4×5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | ハードフォーメーション | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8×5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | ドロップセンター | 5456143D10 | 5 5/8インチMX5456 BIT | 8×5/8 | 4×5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | ハードフォーメーション | 5456143H10 | 5 5/8インチMX5456 BIT | 8×5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | 凹面 | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8×5/8 | 4×5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | ドロップセンター | 5456146D10 | 5 3/4 MX5456DC BIT | 8×5/8 | 4×5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | ハードフォーメーション | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8×5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 152 | 6 | ハードフォーメーション | 5456152H10 | 6 HF MX5456 BIT | 8×5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39.7 |
| 165 | 6 1/2 | ドロップセンター | 5456165C01 | 6 1/2 MX5456カラービット | 8×5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39.7 |
| 190 | 7 1/2 | ドロップセンター | 5456190C10 | 7 1/2 MX5456カラービット | 16 * 5/8 | 4×5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
| 200 | 8 | ドロップセンター | 5456200C10 | 8 "MX5456カラービット | 16 * 5/8 | 4×5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
