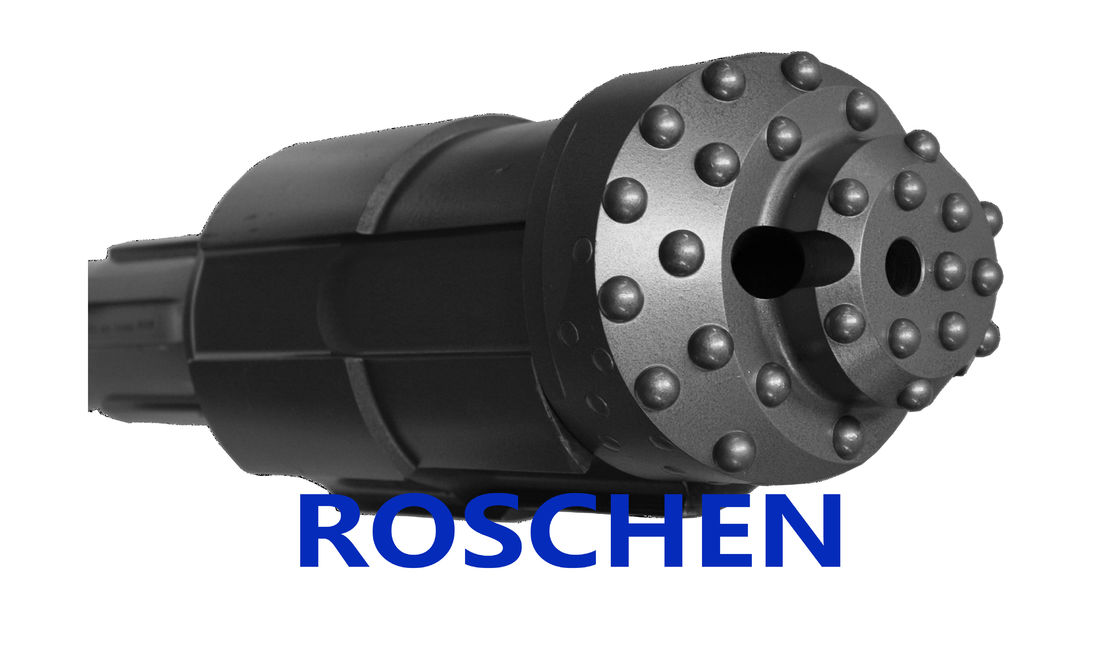

風変りな重荷の訓練Tubex XL 165は進歩システムを包装するために使用した
ODSシステム重荷の訓練システム
RoschenのODSシステムは不安定なグラウンド・コンディションによって穴の同時訓練そして包装のために、設計されている証明された2部の風変りな重荷の訓練システムである。
主要特点:
1. からのサイズをかまれた表面へのよりよいエネルギー移動のための273mmの(10 ¾」)直径の簡単な2部の設計に114mm (4 1/2」包装する)ために利用できる
2.不安定なグラウンド・コンディションの最適の鋭い性能
3。風変りなビットは取り替えか改修のために速くそしてすぐに取除くためにことができる
4."は完了から」開いた、閉鎖したかまれたホールダー従って何もの中の整理を締めて風変りなビットを防ぐことができる
5。ODSビットにガイドを風変りなビット助けるあり、よりまっすぐな穴を作り出す肯定的な試験設計が
ODEXシステムの指定 | |||||||||
風変りな包装システム(風変りな重荷の訓練システム) | |||||||||
タイプ | 包装Recom.Size (mm) | 最低の内部Dia.ofの包装靴Dia (mm) D | Dia (mm) Cを広げること | DTHのハンマー | ドリル管 | 部品番号* | |||
Max.OD (a) | Min.ID (b) | 関係の糸 | O.D. (mm) | レンチの平たい箱(mm) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8" Reg | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8" Reg | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
代表団40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8" Reg | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
代表団50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2」Reg | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
代表団60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2」Reg | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
代表団60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2」Reg | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
代表団80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2」Reg | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |
*完全なシステムはかまれたホールダー、風変りなビットおよび錠ピンから成り立つ。利用できる他のすね様式要求あり次第
ODSは不安定なグラウンド・コンディションを支えるように包装の同時取付けのために設計されている2部の風変りな重荷の訓練システムである。
かまれたホールダーはハンマーに慣習的なボタン ビットがあると同様に合う。
風変りなボタン ビットは取除くことができる倍の『Seloc』ピン整理によってかまれたホールダーにビットが研ぎ直すか、または取り替える必要があるとき締まる。
ROSCHENの唯一の供給は包装に通したが、包装が穴に残っているように要求されるときシステムはまた比較的安価の溶接された包装と使用することができる。
ODSシステムが必須の深さにあいたら、風変りなビットは同心の位置に包装靴に対して抜くことによっておよび反対180度を、および撤回される完全な包装から回すシステム閉めることができ。
必要であれば、システムの大きさに直径の同輩の慣習的なボタン ビットを使用して固体石にあくことはそれから可能である。
正しい次元の安定装置がハンマーの後ろで直接置かれることを確かめることは重要である。
ROSCHENは私達のODSの訓練システムに伴うためにかまれたホールダー、風変りなビット、包装靴および安定装置の範囲を、製造する。より多くのプロダクト細部については、私達の技術的な販売のパンフレットに相談しなさいまたは私達の販売に連絡するために援助のために団結しなさい。
