炉心バレルは単一の管のタイプ、二重管のタイプおよび三重の管のタイプを含んでいます。
炉心バレルの付属品:
---ヘッド アセンブリ、内部管、外の管、中心揚げべら、中心揚げべらの箱、カップリングを、アダプターのカップリング締める、割れた管着陸リング、内部管の安定装置、停止リング。
二重管の炉心バレル
---TTシリーズ炉心バレル
極めて薄い囲まれた二重管の炉心バレル、利用できる直径46そして56のmm。非常に
薄いすくい面は堅い形成による浸透の非常に急速な率を可能にします。それらはあります
適したforunderground鉱山の適用。
---T2シリーズ倍の管の炉心バレル
T2シリーズは表面の調査に使用する薄い壁の倍の管の炉心バレルで特に適用を採鉱します。
薄い切り目が原因で、これらの炉心バレルは急速な浸透を提供します。直径46、56、66、76、86、101mmで利用できる。
---T6シリーズ倍の管の炉心バレル
これらはT2シリーズの、しかしより丈夫な設計の継続および大口径で利用できるです、
76、86、101、116。131および146mm。それらは表面鉱山および地質の訓練で加えられます。
---LTK 48及びLTK 60の二重管の炉心バレル
LTKシリーズ炉心バレル システムはT2シリーズより薄い壁の炉心バレルです。それらは費用効果が大きいの提供します、
余分ハード ロックの形成への媒体の最適生産および中心の回復のために設計されている高い生産。
利用できるサイズ48および60mm。
---WFシリーズ倍の管の炉心バレル
それらは主に表面排出ビットの使用の比較的柔らかい形成の芯を取るために設計されている地質の炉心バレルです。
薄壁より簡単な構造そして弾力性のある傷つくためにより遅いenetration率と、突進します。
---WGシリーズは管の炉心バレルを倍増します
WGシリーズのための単一の管の炉心バレルがあります。DCDMAで利用できるE、A、B、NおよびH.を大きさで分類します。
---TBWおよびTNWの炉心バレル
これらはT2シリーズとしてしかしDCDMAの穴のサイズBおよびN.と薄囲まれた二重管の炉心バレル、です。
表面の調査のために使用される、特に採鉱の適用。薄い切り目区域は急速な浸透を可能にします。
---ワイヤーラインの二重管の炉心バレル
ワイヤーラインの二重炉心バレルは主に深く芯を取ることで使用されます。オーバーシュートされた装置を使って、
中心が取り出されるたびにそれらロッド・ストリングをつなぎ、連結を解くeliminatetheの必要性。
DCDMAで利用できるA、B、N、HおよびP.を大きさで分類します。
---中国標準的な二重管の炉心バレル
---中国標準的なワイヤーラインの倍の管の炉心バレル
---ジェット機タイプの逆の循環の倍の管の炉心バレル
三重の管の炉心バレル
---MLC (Triefus)シリーズ炉心バレル
これらの三重の管の炉心バレルは地質の目的のために一般に、柔らかい形成の中心の回復を最大にするように設計されていて使用されます。35-146mmからの利用できる直径のサイズ。
---ワイヤーラインの三重の管の炉心バレル

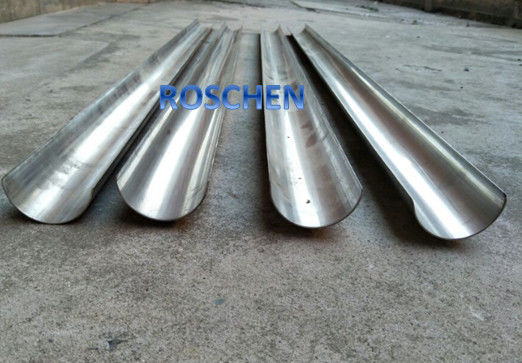

ワイヤーラインの三重の管の炉心バレルは壊れた、折られた形成に一般に要求されます。それらは第3をのワイヤーラインの倍の管の炉心バレルの基盤の割れ目の内部管組み込みます。これは検索の後で内部管からポンプでくむことができま現場の状態で検査されるように中心がします。
単一の管の炉心バレル
---Bシリーズは管の炉心バレルを選抜します
Bシリーズは中心の保存が必要、具体的な芯を取ることのためではない状態で頻繁に使用される単一の管の炉心バレルです。利用できる直径46-146mm。
---WGシリーズは管の炉心バレルを選抜します
WGシリーズのための二重管の炉心バレルがあります。DCDMAで利用できるE、A、B、NおよびH.を大きさで分類します。
---中国標準的な単一の管の炉心バレル
ワイヤーライン56のワイヤーライン59のワイヤーライン75のワイヤーライン91。
利用できるサイズ:
B76炉心バレル、B86中心のbarrle、B101炉心バレル、B131炉心バレル、B146炉心バレル
BQの炉心バレルNQの炉心バレル、HQの炉心バレルPQの中心のbarrrel、NQ3炉心バレル、HQ3炉心バレル、PQ3炉心バレル
TT-46炉心バレルTT56の炉心バレル
T256の炉心バレル、T266の炉心バレル、T276の炉心バレル、T286の炉心バレル、T2101の炉心バレル
T6-76炉心バレルT6-86の炉心バレルT6-101の炉心バレルT6-116の炉心バレルT6-131の炉心バレルT6-131の炉心バレル
T6S-76、T6S-86、T6s-101、T6s-131のT6S-146炉心バレル
NMLCの炉心バレル、HMLCの炉心バレル
HWFの炉心バレル、PWFの炉心バレル
NWGの炉心バレル、HWGの炉心バレル
LTK48炉心バレル
Mazier炉心バレル
412のFの炉心バレル
M101炉心バレル
Boart Longyearの炉心バレルのシステムの大きさ | ||
サイズ | 中心Ø | 穴Ø |
AQTK | 35.5 mm (1-3/8) | 48のmm (1-7/8) |
BQ | 36.4 mm (1-7/16) | 60のmm (2-3/8) |
BQTK | 40.7 mm (1-5/8) | 60のmm (2-3/8) |
NQ | 47.6 mm (1-7/8) | 75.7 mm (3) |
NQTK (NQ2」) | 50.6 mm (2) | 75.7 mm (3) |
NQ3 | 45のmm (1-3/8) | 75.7 mm (3) |
HQ | 63.5 mm (2-1/2) | 96のmm (3-3/8) |
HQ3 | 61.1 mm (2-3/8) | 96のmm (3-3/8) |
PQ | 85のmm (3-3/8) | 122.6 mm (4-7/8) |
PQ3 | 83のmm (3-1/4) | 122.6 mm (4-7/8) |
Atlas Copcoの炉心バレルのシステムの大きさ | ||||
システム | 中心Ø | 穴Ø | ||
mm | mm | |||
A | 48,0 | 1.89 | 27,0 | 1.06 |
B | 59,9 | 2.36 | 36,4 | 1.43 |
N | 75,7 | 2.98 | 47,6 | 1.88 |
H | 96,1 | 3.78 | 63,5 | 2.5 |
P | 122,6 | 4.83 | 85,0 | 3.35 |
