CIR110AのDownholeのドリルのハンマー・ドリルのDownholeのドリルの影響訓練および鉱山の付属品
名前 | それら穴のハンマー、DTHのハンマー |
ブランド | ROSCHEN |
適用範囲 | 石訓練、トンネル工学を開けて下さい |
穴をあけて下さい鋭い速度(mm/min)に | 840 (mm/min) |
大きさで分類して下さい(mm) | 110 |
モデル | CIR110A |
ドリル孔の直径(mm) | 110-120 (mm) (mm) |
影響エネルギー(MPa) | 0.5-0.7 |
穴の深さ(m) | 200のM |
影響の頻度 | 840 (Hz) |
コートの直径 | 98mm |

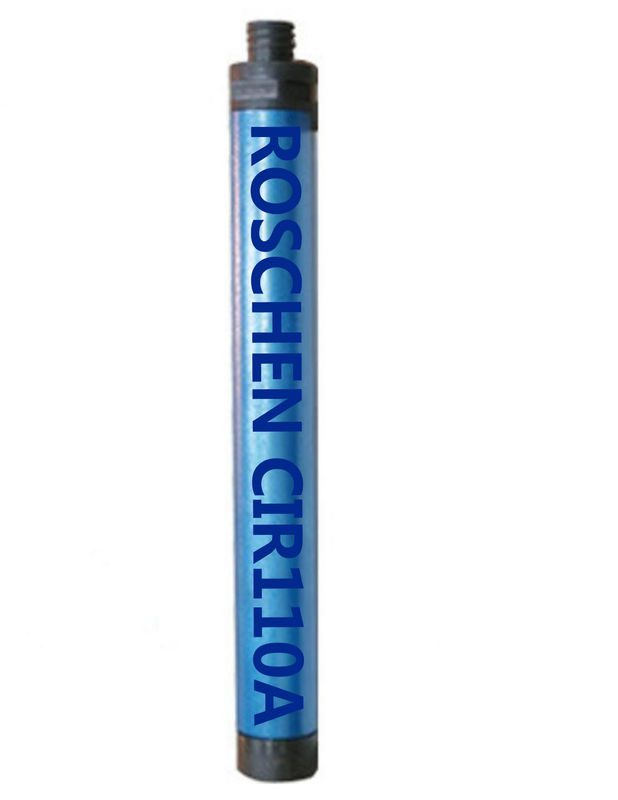

CIR110AのDownholeのハンマー プロダクト細部:
鋭い直径:Φ110--120mm
ジャケットの直径:Φ98mm
全長:838mm
重量:36kg
働き圧力:0.5-0.7Mpa
空気消費:11m3/min
影響の頻度:840回/分
DTHのドリルのハンマーのモデル仕様(書)次元
モデル | ドリル孔Dia. (mm) | 包装OD (mm) | 長さ(mm) | 重量(kg) | 仕事圧力(MPa) | 空気消費(m3/min) | 影響の頻度(T/min) |
65A DTHのハンマー | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2.5 | ≥810 |
70A DTHのハンマー | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
80A DTHのハンマー | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5.5 | ≥810 |
90 DTHのハンマー | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
90A DTHのハンマー | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
900 DTHのハンマー | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
930 DTHのハンマー | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
110A DTHのハンマー | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
DHD340 DTHのハンマー | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
DHD350 DTHのハンマー | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
DHD360 DTHのハンマー | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
CIR110A DTHのハンマーの共通のトラブルシューティング方法
機能不全 | 理由 | 排除の方法 |
空輸補給は影響を与えません | 1. ディスク弁に外交問題があり、逆止弁はスタックしています。 | クリーニングおよび点検のための打撃粉砕機を分解して下さい。 |
2. 潤滑油はピストンを付けるには余りにも粘性です。 | 逆止弁を開けて下さい、わずか燈油またはガソリン フラッシュを加え、次により薄い潤滑油を取り替えて下さい。 | |
3. 穴あけ工具は突き出た後、前部接合箇所に止まり、再調節することができません。 | 維持のためのドリルの頭部を取除いて下さい。 | |
4. 悪い潤滑、ピストンおよびシリンダーかみ傷。 | 必要な場合分解検査分解し、部品を取り替え、そして潤滑の状態を改善して下さい。 | |
5. または逃す部品間違って取付けて下さい。 | 構造の図表に従って組立て直して下さい | |
Shockless | 1. ゴム リングは、調節のパッド損なわれ、ガスケットは押されません。 | エプロンを取り替えて下さい、ガスケットを増加して下さい |
2. ピストン、シリンダー、等の厳しい摩耗。 | 部品を取り替えて下さい |
CIR110AのDownholeのドリルの打撃粉砕機操作の注意:
1. 正常な石訓練の状態では、打撃粉砕機は200営業時間毎に整備され、きれいになり、そして組立て直されます。ドリル孔か泥のスラグになることは100時間毎に行われます。
2。打撃粉砕機の潤滑は主要なエンジンの給油装置を通して達成されます。従って、次の転位が始まる前に給油装置が各転位の開始前にオイルで満ちている、今でも余剰がありますことを保障することは必要であり。円滑油オイルは冬の夏そして第5-10機械オイルの機械オイル第20です。打撃粉砕機がドリル管で取付けられている前にドリル管の残骸を取除き、ドリル管にオイルがあるかどうか確認するために、排気弁は作動します。接続の後で影響装置を点検して下さい。
3。打撃粉砕機およびドリル棒は穴で事故を防ぐために逆転してはなりません。穴の下であくことの過程において、あくことを止めたいと思えば打撃粉砕機に空輸補給をすぐに停止するべきではないです。穴にこれ以上の石そして石の粉がないときドリルを持ち上げ、吹くべきでガス供給を停止します。、それから回ることを止めて下さい。
