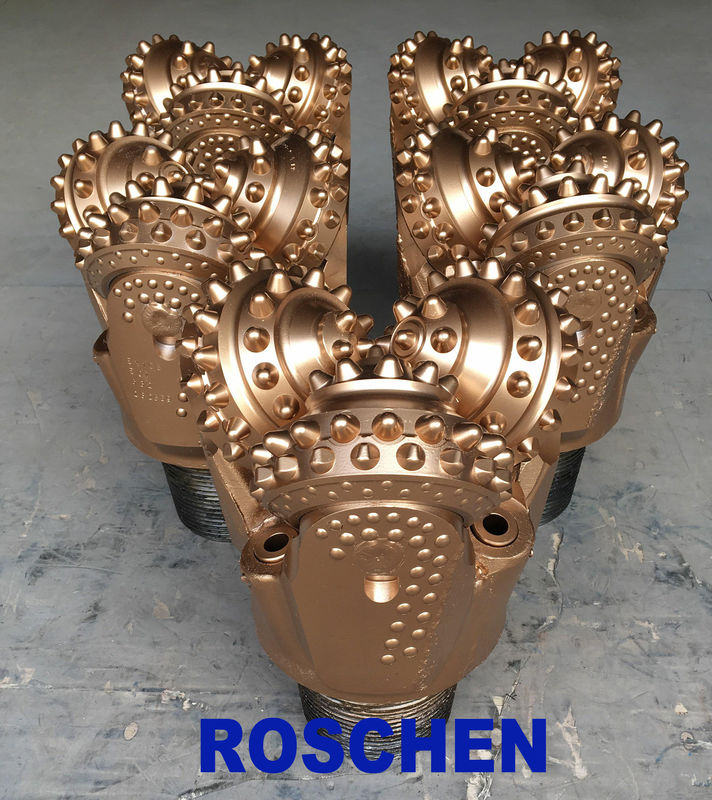

8 1/2の」Tricone石ドリルBit/TCI Triconeビット/油井の穴あけ工具
tri-coneビットのメカニズムを壊す石
1. 影響の押しつぶすこと
円錐形ビットが井戸の底で働いているとき、ビットの縦方向の振動による石の歯の影響はローラー・ビットによって石を壊す主要な方法である。穴あけ工具が回るとき、歯はある特定の速度の石に押される。この押しつぶす方法は押しつぶすテストの静圧に類似している。石に歯の押すことは十分な特定の圧力および接触の時間を要求する。従って、石のローラー・ビットの歯の軸負荷は静圧および衝撃加重を含んでいる。穴あけ工具に適用される鋭い圧力は静圧の部分である;衝撃加重は穴あけ工具によって穴あけ工具が石を壊すときドリルのビット ドリルのひもシステムが絶えず、より低いドリルひもは円錐形、これによって作り出されるに送信する周期の伸縮性がある変形エネルギーをである歯の衝撃圧力のもと圧縮され、伸びるように井戸の底が回るとき発生し。形成の穴あけ工具の衝撃圧力を高めることは壊れた石の効率を高めることができる。
2. せん断の滑走
最下の石の歯の影響に加えるより高い可塑性の石では、それはまた効果を押しつぶす石を拡大するために歯が石を切るために歯が地面に対するある特定の滑走の効果をもたらすように要求する。それは柔らかい形成であくとき重要である。円錐形が井戸の底で転がるとき滑りをもたらす手段は超トップの、混合の円錐形および転位の軸線である。
（1）極度の上。極度の上は円錐形の円錐形の上が穴あけ工具の中心線を超過することを意味する。中心線への円錐形の上から間隔は超トッピングと呼ばれる。より大きい超トップの間隔、より大きい滑走の量。超トップは接した方向の滑走を作り出し、円錐形の各リングの歯と歯間の石は切られる。
（2）複雑な円錐形。混合の円錐形により円錐形は接した方向で入れる同様に超トップと、円錐形の各リングの歯と歯間の石は切られる。
（3）転移の軸線。シャフトを移すことは円錐形の軸線がビットの軸線に関連して間隔翻訳されることを意味する。この間隔はshiftingホイールベース呼ばれる。shiftingホイールベースがより大きければ、円錐形の滑走の量はより大きく、せん断効果はより大きい。shiftingシャフトにより歯は軸方向に滑る円錐形のリング ギヤ間の石は切られる。
3. 歯のせん断の行為自体
歯が軸圧力（鋭い圧力）の行為の下の石に食べられるとき、歯のくさびの表面はそれと接触して石の横のせん断力を作り出し、石は歯と共にせん断の平面に沿うせん断のひびを、経る。石に対する歯のせん断の効果自体である壊れた石を取除く移動。
| Tricone Rolleビット製品仕様書: | |
| モデル | 井戸のためにtricone製粉された歯ビット井戸のためにtricone TCIビット |
| IADCコード |
116 117 126 127 136 137 216 217 226 316 317 326 327 336 337 115 125 135 215 225 235 315 325 335 114 124 214 314 111 121 131 346 347 |
|
417 427 437 517 527 537 617 627 637 737 837 832 415 425 435 445 525 625 635 416 427 436 446 447 516 526 537 547 516 536 535 |
|
| タイプの忍耐 | H--摩擦軸受け;G--軸受;F--浮遊軸受け |
| 密封のタイプ | HJ （金属によって密封されるジャーナル・ベアリング） |
| 空気HA （ゴム製密封されたジャーナル・ベアリング）の冷却されるタイプに耐える | |
| サイズ | 26"への2 7/8"から穴のオープナ ビットのためのより大きいサイズ、リーマー ビット |
| 材料 | 合金鋼、炭化タングステンの挿入物 |
| 余分特徴 | 1) Y円錐歯2）のXのみの歯3） K-の広い歯4） G- Gagueの保護 |
| 適当な形成 | 非常に柔らかく、柔らかい、中型の柔らかく、堅い、中型の堅く、非常に堅い形成 |
| 適用 |
石油及びガス、井戸、の油田採鉱および構造企業、 構造、地熱の、方向ボーリングおよび地下の基礎仕事。 |
| いいえ。 | TRICONE削岩用ビットのサイズ | APIの糸REG.PIN | |
| mm | |||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
